Задвижки клиновые с невыдвижным шпинделем фланцевые 30с327нж 30с527нж A201.500.004

Задвижки клиновые с невыдвижным шпинделем фланцевые 30с327нж 30с527нж A201.500.004

(ПТ 12003.08) МА 12002.03, 30с927нж ПТ 12003.08) (ЗК1.00.000, МА 12002, ПТ 12003.12)

Применяются на трубопроводах для воды и парабочей температурой до 300 С. Температура окупающей среды от -40 до +40 С. Относительная ажность до 95% при температуре 35 С.

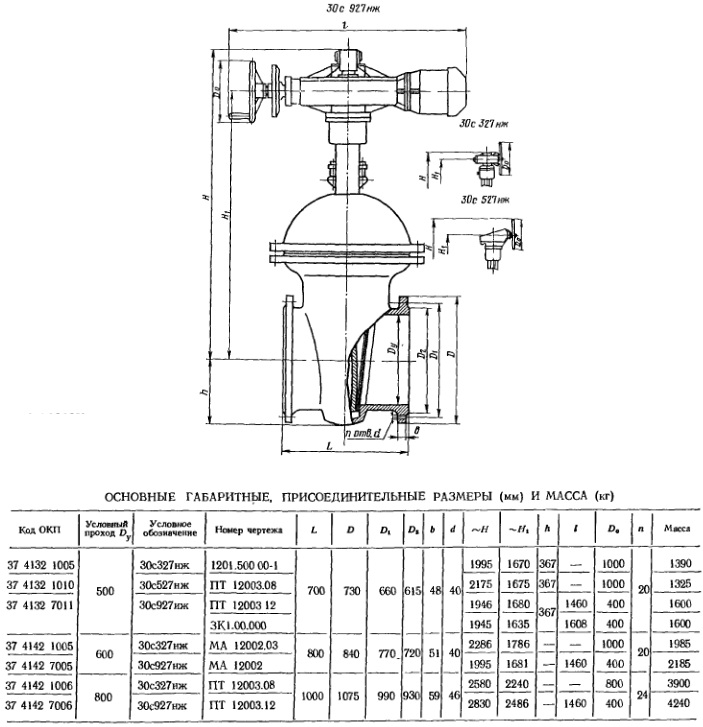

Задвижки 30с327нж и 30с527нж устанавливают на трубопроводе в любом рабочем положении, кроме положения редуктором вниз; задвижку 30с927нж - на горизонтальном трубопроводе, электроприводом вертикально вверх.

Допускается устанавливать задвижку на горизонтальном трубопроводе в положении «на ребро» и на вертикальном трубопроводе - «плашмя» при условии смазывания червячной пары и роликоподшипников густой смазкой и наличия опоры под электропривод;, при этом ось электродвигателя должна быть расположена горизонтально.

Изготовление и поставка задвижек - по ТУ 26-07-1125 - 77 (задвижка черт. ПТ 12003) н по ТУ 26-07-1167 - 77 (задвижка черт. МА 12002).

Задвижки относятся к классу: ремонтируемых
Средний срок службы: не менее 10 лет
Средний ресурс: не менее 1000 циклов

Наработка на отказ: не менее 200 циклов

Материал основных деталей: корпус, крышка, клин, стойка и сальник - сталь; шпиндель - сталь 20X13; прокладка - паронит; набивка - пропитанный асбест
Присоединительные фланцы: по ГОСТ 12821—67

Затвор: сплошной или упругий клин с боковыми направляющими поверхностями
Уплотнительные поверхности корпуса и клина наплавлены: коррозионностойкой сталью
Уплотнение шпинделя: сальниковое

Подтяжка сальника: откидными болтами
Герметичность затвора: по 3-му классу ГОСТ 9544 - 75

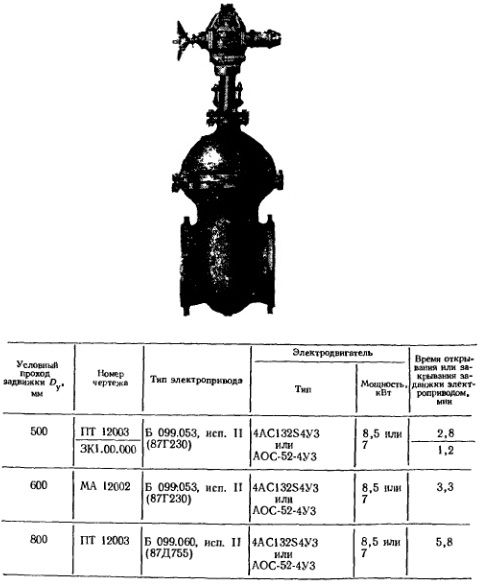

Управление задвижкой: от ручной червячной передачи C0с327нж); от ручной конической передачи C0с527нж); от электропривода в нормальном исполнении C0с927юк)
