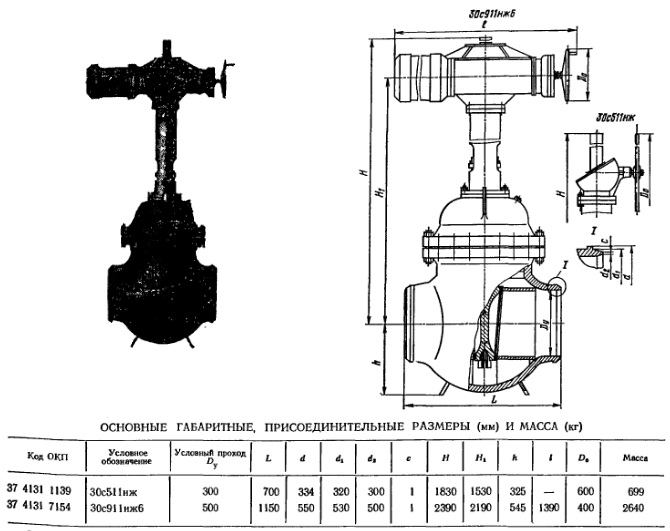

Задвижки клиновые с выдвижным шпинделем с концами под приварку 30с511нж 30с911нж6 (ИА 11124.08) (ИА 11124.06)

Задвижки клиновые с выдвижным шпинделем с концами под приварку 30с511нж 30с911нж6 (ИА 11124.08) (ИА 11124.06)

Применяются на трубопроводах для воды, пара, нефти и нефтепродуктов (задвижка ЗОсбПнж), для нефти и нефтепродуктов (задвижка ЗОсЭПнжб) рабочей температурой до 425 С. Температура окружающей среды от —40 до +40° С. Относительная
влажность до 96% при температуре 20 С.

Присоединение к трубопроводу: концы под приварку
Затвор: упругий клин с боковыми направляющими поверхностями

Уплотнительные поверхности затвора и корпуса наплавлены: коррозионностойкой сталью
Уплотнение шпинделя: сальниковое
Подтяжка сальника: шпильками

Герметичность затвора задвижки: по ГОСТ 9544 - 75 по 2-му классу (ЗОсЭПнжб), по 2-му или 3-му классу (ЗОсбПнж)(следует оговорить при заказе)
Управление задвижкой: от ручной конической передачи (ЗОсбПнж) или от электропривода во взрывозащищенном исполнении типа ЭПВ-250Г (исп. I) с электродвигателем ВАО-42-4У2: мощность 5,5 кВт, или закрывания задвижки 2,16 мин (ЗОчЭПнжб)
Электропривод рассчитан на работу при перепа де давления на затворе: не более 4 D0)
Максимальное усилие на маховике при открыва ВП2М4У2 или время открываэлектроприводом нии затвора: 22,7 (для)у 300 мм)

Задвижки устанавливают на горизонтальном трубопроводе редуктором или электроприводом вертикально: вверх
Изготовление и поставка задвижек: по ТУ 26-07-1182 - 77

Задвижки относятся к классу: ремонтируемых
Средний срок службы: не менее 10 лет
Средний ресурс: не менее 2000 циклов (80000 ч)
Наработка на отказ: не менее 400 циклов A2000 ч)

Материал основных деталей: корпус, крышка, клин - сталь; шпиндель - сталь 20X13; резьбовая и поднабивочная втулки - бронза БрАЖМц 10-3-1,5; прокладка - паронит; набивка - плетеный асбест
