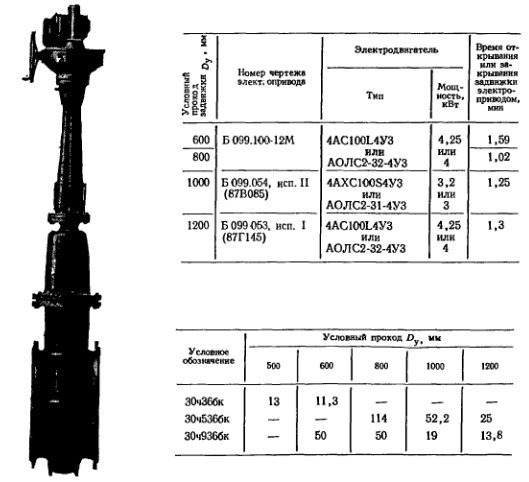

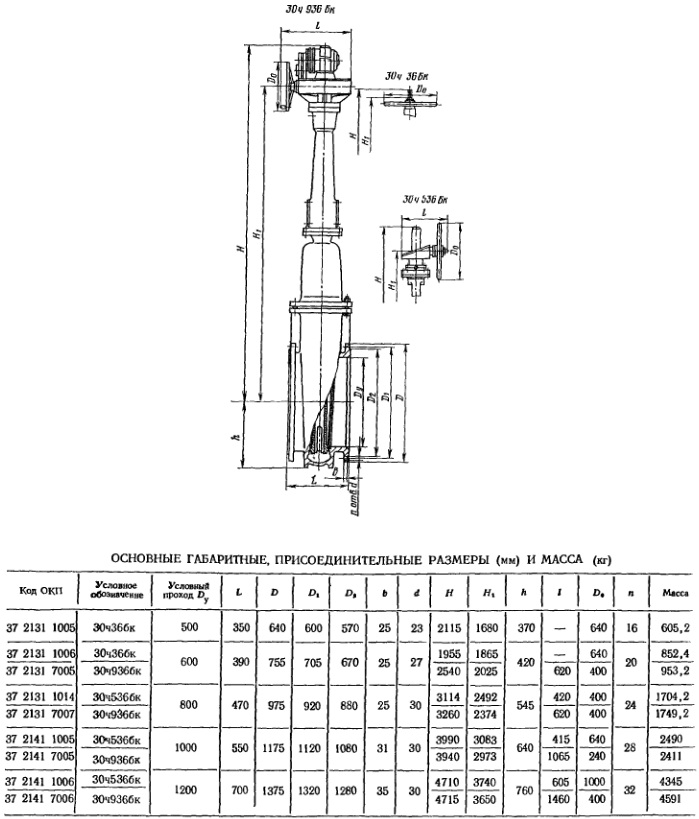

Задвижки клиновые с выдвижным шпинделем фланцевые ЗОчЗббк 30ч936бк (КЗ 13020) (ПТ 13002, 30ч536бк КЗ 13020) (КЗ 13020, ПТ 13002)

Задвижки клиновые с выдвижным шпинделем фланцевые ЗОчЗббк 30ч936бк (КЗ 13020) (ПТ 13002, 30ч536бк КЗ 13020) (КЗ 13020, ПТ 13002)

Применяются на трубопроводах для природного газа рабочей температурой до 150 С (задвижки ЗОчбЗббк и ЗОчЭЗббк, черт. ПТ 13002), для коксового и топливного газов рабочей температурой до 250 С (задвижки ЗОчЗббк, ЗОчбЗббк ЗОчЭЗббк, черт. КЗ 13020, у 1000 и 1200 мм)

Задвижки устанавливают на горизонтальном трубопроводе приводом вертикально вверх
Допускается установка задвижек Dy 500, 600 и 800 мм на вертикальном и горизонтальном трубопроводах с го-
ризонтальным расположением шпинделя; задвижек Dy 1000 и 1200 мм - в положении «на ребро»

При этом ось электродвигателя необходимо располагать горизонтально, а червячную пару «и подшипники
качения смазывать густой смазкой

Под электропривод должна быть установлена опора, предохраняющая несущие детали задвижки от деформации на изгиб.
Изготовление задвижек ЗОчБЗббк и ЗОчЭЗббк (черт. ПТ 13002) - по ТУ 26-07-1125 - 77

Технические требования: по ГОСТ 5762 - 74
Присоединение к трубопроводу: фланцевое
Затвор: упругий клин с боковыми направляющими

Уплотнение шпинделя: сальниковое
Подтяжка сальника: шпильками

Верхнее уплотнение задвижки предназначено: для разгрузки сальника при поднятом до отказа затворе
Герметичность затвора: по 2-му классу ГОСТ 9644 - 75
Задвижки относятся к классу: ремонтируемых

Средний срок службы: не менее 7 лет
Средний ресурс: не менее 1800 циклов (Dy 1000 и 1200 мм) и 2000 циклов (Dy 500, 600 и 800 мм)
Наробтка на отказ: не менее 500 циклов (Dy 1000 и 1200 мм) и 600 циклов (Dy 500, 600 и 800 мм)

Материал основных деталей: корпус, крышка, клин, сальник - чугун; шпиндель - сталь 20X13; набивка - пропитанный асбест
