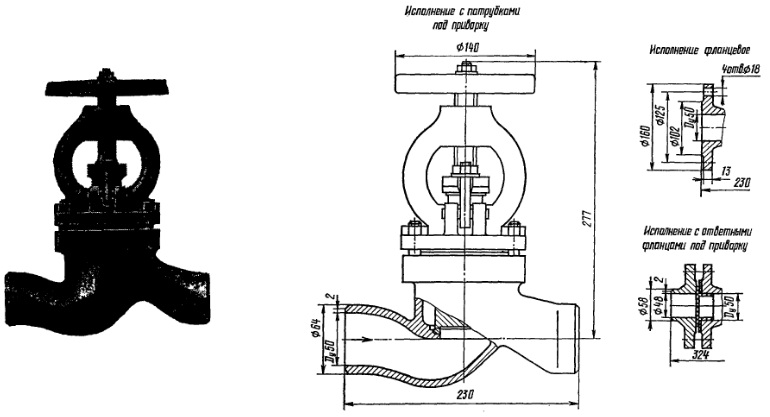

Вентиль 13с7мн (У 21068)

Вентиль 13с7мн (У 21068)

Применяется на трубопроводах для фтористого водорода рабочей температурой до 50 С. Температура окружающей среды от -35 до +50 С. Отнотельная влажность до 100% при температуре 50 С.

Технические требования: по ГОСТ 5761—74.
Присоединение к трубопроводу: патрубки под приварку, а также фланцевое с фланцами по ГОСТ 12830—67 или ответные фланцы под приварку.

Уплотнение шпинделя: сальниковое.
Подтяжка сальника: откидными болтами.
Уплотнение в затворе: плоское.
Уплотнительные поверхности корпуса: наплавлены монель металлом.

Рабочая среда: подается под золотник.
Герметичность затвора: по 1-му классу ГОСТ 9544—75.
Управление вентилем: ручное, маховиком.

Максимальное усилие на маховике при закрывании: 49 кгс.
Вентиль устанавливают: на трубопроводе в любом рабочем положении.

Изготовление и поставка вентиля: по ТУ 26-07-177—77.
Вентиль относится к классу: ремонтируемых.

Средний срок службы: не менее 10 лет.
Средний ресурс: не менее 6000 циклов.
Наработка на отказ: не менее 1800 циклов.

Материал основных деталей: корпус, крышка — сталь; шпиндель, золотник — монель-металл НМЖМц 28-2,5-1,5; набивка — ФУМ-В.

Масса вентиля: с патрубками под приварку — 12 кг; с фланцами—16,4 кг; с ответными фланца- ми— 21,6 кг.
