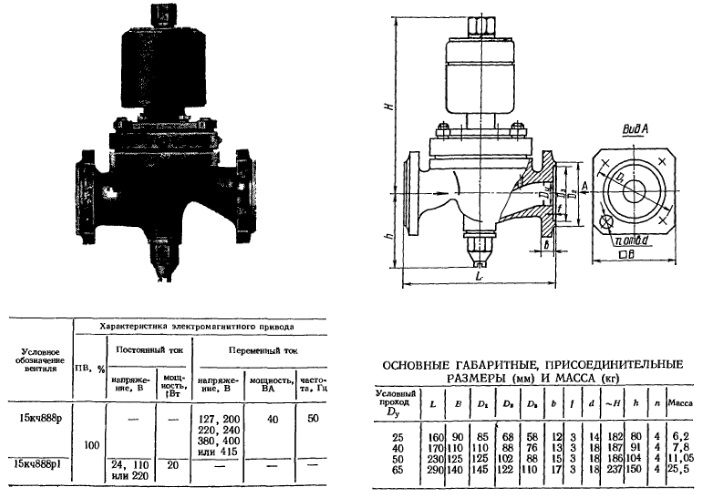

  3. Вентили мембранные с электромагнитным приводом фланцевые 15кч888р 15кч888р1 (СЗ 26239)

Вентили мембранные с электромагнитным приводом фланцевые 15кч888р 15кч888р1 (СЗ 26239)

ПОИСК

Вентили мембранные с электромагнитным приводом фланцевые 15кч888р 15кч888р1 (СЗ 26239) Вентили мембранные с электромагнитным приводом фланцевые 15кч888р 15кч888р1 (СЗ 26239)

Применяются в системах с дистанционным электрическим управлением на трубопроводах для пресной воды рабочей температурой 1—45 С, воздуха 1бочей температурой до 45° С, хладона-22 с маслом рабочей температурой от —20 до +45 С (Dy 25—65 мм), хладона-12 с маслом рабочей температурой от —2 до +45 С, рассола рабочей температурой от —40 до +45 С, аммиака (с 10%-ным содержанием масла) рабочей температурой от —30 до +45 С (25 и 40 мм). Температура окружающей среды — до 50 С (при работе вентиля на воде и воздухе), от —50 до +50 С (при работе на хладоне, аммиаке и рассоле).

Присоединительные размеры фланцев по ГОСТ 12817—67 или ГОСТ 12818—67 на Ру 1,6A6); при работе вентилей на аммиаке—по ГОСТ 12818—67 на Ру 2,5B5).
Рабочая среда подается иа золотник.

При обесточенном электромагните золотник под действием рабочей среды и пружины перекрывает проход вентиля. При подаче тока в катушку электромагнита сердечник притягивается к стопу и открывает разгрузочное отверстие. Давление из иадмембранной полости сбрасывается в подмембранную полость, после чего основной золотник под действием рабочей среды поднимается и вентиль открывается.

При отключении тока сердечник электромагнита, опускаясь, перекрывает разгрузочное отверстие, перепад давления исчезает и под действием массы золотникового устройства и пружины проход закрывается.
Вентиль устанавливают на горизонтальном трубопроводе электромагнитным приводом вверх.


Допускается отклонение вентиля: от вертикали на угол не более 15 С в любую сторону.
Изготовление и поставка вентиля: по ТУ 26-07-032—76.
Вентиль относится к классу: ремонтируемых.

Средний срок службы: не менее 5 лет.
Средний ресурс: не менее 100000 циклов.
Наработка на отказ: не менее 55000 циклов.

Материал основных деталей: корпус - ковкий чугун; крышка — сталь; золотник — сталь 12X17; уплотнительное кольцо: в корпусе—сталь 12X17, в золотнике — резина; мембрана —резина или прорезиненная ткань.

Коэффициент гидравлического сопротивления: 6,8 (для Dy 25 мм); 8,8 (для Dy 40 мм); 9 (для Dy 50 мм) и 6 (для Dy 65 мм).
Герметичность в затворе обеспечивается: при перепаде давления на золотнике от 0,1 A) до рабочего Рр.
Управление вентилем: от электромагнитного привода в водозащищенном исполнении (см. таблицу), а также с помощью ручного дублера.

Время закрывания вентилей: не более 10 с.
