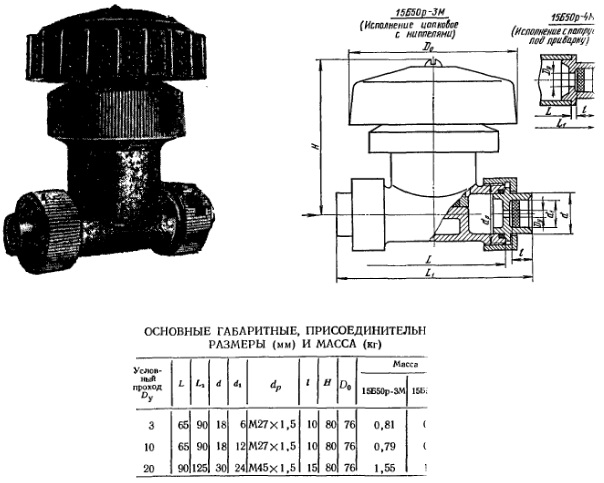

Вентили сильфонные вакуумные 15Б50р (СК 260)

Вентили сильфонные вакуумные 15Б50р (СК 260)

Применяются на трубопроводах для воздуха и инертного газа рабочей температурой от —20 до +60 С. Могут быть использованы для работы при вакууме до 1 10~5 мм рт. ст.

Исполнения, основные параметры, размеры и технические требования, изготовление и поставка по ГОСТ 22728—77.
Присоединительные жонцы: цапковые резьбовые с ниппелями и накидными гайками A5Б50р-ЗМ) или с патрубками под -приварку A5Б50р-4М).

Уплотнение шпинделя: сильфонное, предотвращает проникновение рабочей среды по шпинделю в окружающую среду.
Рабочая среда: подается под золотник.
Коэффициент гидравлического сопротивления: не более 7.

Герметичность затвора: по 1-му классу ГОСТ 9544—75.
Управление вентилем: ручное, маховиком.
Максимальное усилие на маховике при закрывании: 22 кгс.

Вентиль устанавливают: на трубопроводе в любом рабочем положении.
Вентиль относится к классу: ремонтируемых.

Средний срок службы: не менее 5 лет.
Средний ресурс: не менее 13000 циклов.
Наработка на отказ: не менее 5500 циклов.

Материал основных деталей: корпус, ниппель, золотник, крышка — латунь ЛС 59-1; сильфон — полутомпак; уплотнительное кольцо в золотнике — вакуумная резина; маховик—алюминиевый сплав.
