Клапан (вентиль) запорный фланцевый чугунный 15ч9п

Ру 16
Dy 15..65
Т 200 oC
Рабочая среда: вода, пар
Тип исполнения: фланцевый
Класс герметичности: «В»
Управление: ручное (маховик)

Материал основных деталей

Наименование детали	Марка материала
Корпус, крышка, накидная гайка	Чугун серый СЧ25
Шпиндель, золотник	Сталь 20Л с латунным напылением ЛЦ40С
Уплотнение золотника	Фторопласт-4 (15кч9п)
Седло клапана	Латунь ЛЦ40С

Область применения

Предназначен для установки на трубопроводах в качестве запорной арматуры для использования в системах отопления, трубопроводах горячего и холодного водоснабжения, паропроводах и трубопроводах неагрессивных жидкостей (конденсат и пр.)

Достоинства

Внешнее и внутреннее защитное покрытие
Материал корпуса - серый чугун повышенной плотности - обеспечивает надежную работу клапана на повышенных давлениях
Каждый клапан испытывается под давлением 2,0 МПа
Уплотнительное кольцо затвора клапана - тефлон P.T.F.E. - по своим характеристикам значительно превосходит паронит, что повышает срок службы клапана и обеспечивает максимальную герметичность
Травмобезопасный маховик круглой формы (<барашек>) предотвращает возможность повреждения пальцев о соединительные элементы трубопроводов
Установка клапана на трубопровод осуществляется в любом установочном положении

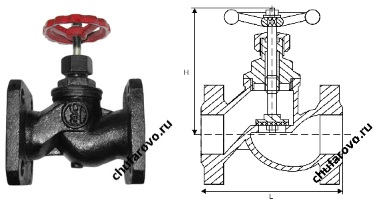

Габаритные характеристики

Наименование параметра	Показатель
Проход условный DN	25	32	40	50
Строительная длина, L, мм	120	140	170	200
Строительная высота, H, мм	100	110	116	150
Масса, кг	1,1	3,2	4,1	6,2
