Затворы поворотные дисковые запорно-регулирующие

Затворы поворотные дисковые запорно-регулирующие

Затворы соответствуют требованиям:

ГОСТ 12.2.063, ГОСТ 12521, ГОСТ 13547, ГОСТ 25923, ГОСТ 9544-93
Изготовление и поставка:
Затворы ВА 99001, ВА 99002, ВА 99003, ВА 99004, ВА 99005 по ТУ 3741-001-2901225-2004, затворы ВА 99015 по ТУ 3741-025-29012225-2006
Диаметры номинальные DN: 40 – 1200 ряды - по ГОСТ 28338
Давления номинальные PN: 6, 10, 16 по ГОСТ 356
Максимальная температура рабочей среды, °С: до +200 в зависимости от материала конструкции
Класс герметичности: А по ГОСТ 9544
Скорость потока рабочей среды: – для газообразной среды – 80 м/с – для жидкой среды – 5 м/с
Расходная характеристика затворов: равнопроцентная, при углах открытия диска от 20° до 70°.
Расходная характеристика затворов приведена на рисунке 1.
При углах открытия до 60° – 70° затворы могут использоваться для дросселирования потока рабочей среды.
Коэффициенты расхода затворов – Kv м3/час: в зависимости от степени открытия (угла поворота диска), приведены в таблице 1.
Значение крутящего момента на штоке: в соответствии с таблицей 2.
Показатели надежности: приведены в таблице 4.

Затворы, предназначенные для эксплуатации на объектах подконтрольных Ростехнадзору, соответствуют требованиям следующих НТД Ростехнадзора:

- ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов»;
- ПБ 03-624-03 «Правила безопасности в нефтяной и газовой промышленности»;
- ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных, химических, нефтехимических, нефтеперерабатывающих производств»;
- ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды»;

Затворы, предназначенные для эксплуатации на металлургических предприятиях, соответствуют требованиям:

- ПБ 11-401-01 «Правила безопасности в газовом хозяйстве предприятий черной металлургии».

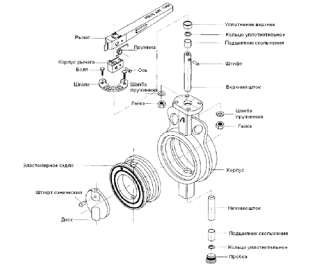

Основной состав затвора с симметрично расположенным диском, съемным седлом и ручным управлением

Пример обозначения затвора поворотного: ВА 99001-100-16-I-3-М-Е-4-Б-РП по ТУ 3741-001-29012225-2004 Затвор дисковый запорно-регулирующий ВА99001, DN 100, PN16, в неразъемном корпусе из углеродистой стали, с монолитным седлом из ЭПДМ, диском без покрытия из нержавеющей стали, с ручным приводом.

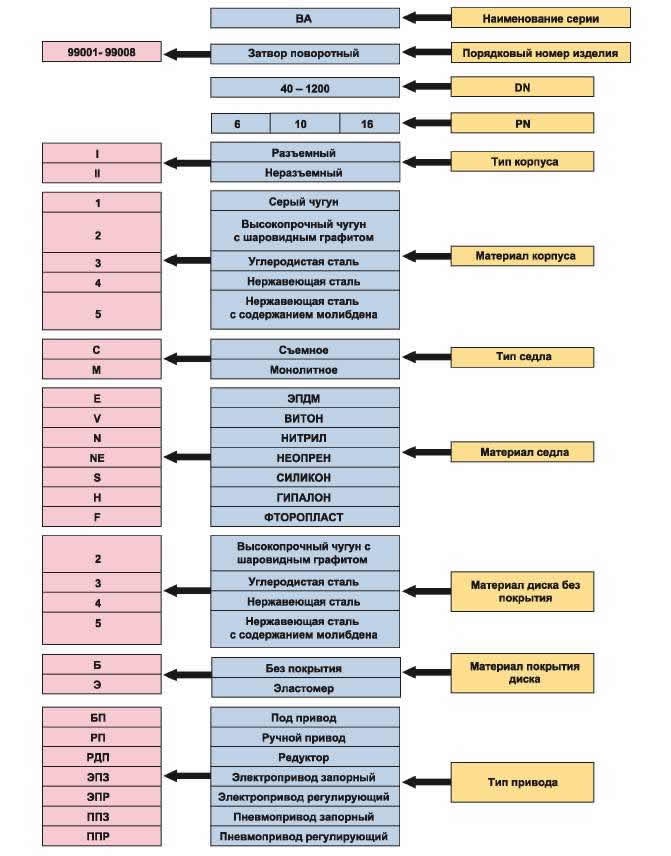

Классификатор для определения исполнения затворов ВА 99001 - ВА 99008:

Пропускная характеристика затворов ВА 99001, ВА 99002, ВА 99003, ВА 99004, ВА 99005, ВА 99015

Таблица 1: пропускная способность затворов – Kv м3/час ВА 99001, ВА 99002, ВА 99003, ВА 99004, ВА 99005, ВА 99015

DN	Угол поворота диска затвора, град.
DN	10	20	30	40	50	60	70	80	90
40	0,87	3,42	7,71	13,7	22, 3	35,1	56,6	76,3	105
50	1,71	4,28	11,1	22,3	42,1	60,8	98,5	141	195
65	3,42	6,85	18,9	31,7	56,6	92,5	165	226	312
80	4,28	11,1	25,7	49,7	92,5	139	234	315	435
100	7,71	18,1	44, 6	79,1	139	240	396	547	754
125	12,9	24,9	69,4	133	234	407	666	917	1260
150	18,9	40,3	98,1	196	345	601	1060	1350	1870
200	30,9	77,1	171	347	577	1010	1580	2270	3130
250	48,8	110	316	503	904	1580	2320	3420	4890
300	70,3	171	342	698	1250	2230	3260	4920	7030
350	90,1	214	437	846	1600	2610	4090	6300	9000
400	116	280	564	1180	1980	3320	5260	8100	11600
500	184	462	898	1880	3030	5310	8350	13000	18400
600	251	642	1230	2410	4440	7550	12100	17600	25100
800	446	1160	2260	4560	8230	12860	20300	31250	44600
1000	713	1850	3570	7130	12800	20700	33500	49900	71300
1200	1007	2618	5034	10070	18100	29200	43300	70500	100700

Таблица 2: крутящий момент на штоке, необходимый для открытия затвора

Модель	ВА 99001 ВА 99004			ВА 99005		ВА 99002 ВА 99006	ВА 99015
PN	6	10	16	6	10	10	0.5
DN	Н м
40	8	9	11				8
50	8	9	11	13	13	16	8
65	13	15	18	20	20	24	12
80	20	23	27	36	36	37	17
100	32	35	45	58	58	66	20
125	51	60	70	90	90	106	40
150	82	100	110	90	110	144	50
200	140	168	220	160	200	224	75
250	230	280	380	320	395	352	140
300	320	360	500	460	570	528	150
350	480	600	960			920	160
400	710	920	1500				300
500	1200	1600	2500				340
600	2000	2600	4100				360
800	4100	5400					400
1000	8400	11000					1200
1200	12000	20000					1600

Вышеприведенные значения крутящих моментов являются моментами открытия и считаются максимальными крутящими моментами. Данные значения не включают в себя коэффициенты безопасности и поэтому для подбора привода необходимо учитывать соответствующий коэффициент из числа приведенных ниже (т.е. Мкр привода равен коэффициенту безопасности, умноженному на величину Мкр затвора): коэффициент 1,2 применения во влажной жидкой среде, коэффициент 1,3 для применения на газообразной среде. Затемненные участки указывают на то, что данной модели с таким DN нет.

Таблица 3: рекомендуемый минимальный внутренний диаметр трубопровода для установки затворов ВА 99001, ВА 99002, ВА 99003, ВА 99004, ВА 99005, ВА 99015

DN	Номинальный внутренний диаметр трубопровода Dном, мм	Минимальный внутренний диаметр трубопровода Dмин, мм	Минимальный радиальный зазор от диска до внутренней поверхности трубопровода, мм
40	40	30,5	1,5
50	50	34,0
65	65	53,0
80	80	72,0
100	100	92,0
125	125	118,0
150	150	145,5
200	200	200,0	3,0
250	250	249,0
300	300	299,0
350	350	336,0
400	400	381,0
500	500	478,0
600	600	581,0	6,4
800	800	778,0
1000	1000	978,0
1200	1200	1174,0

Таблица 4: показатели надежности затворов

DN	PN	Полный средний срок службы с учетом замены элементов уплотнений, лет, не менее	Полный средний ресурс, ч, не менее	Средний ресурс седла затвора, циклов, не менее	Гарантийная наработка седла затвора, циклов, не менее
40 50 65 80 100	6	30	40000	6000	2000
	10			5000	1800
	16			4000	1600
125 150	6			4500	1600
	10			4000	1500
	16			3600	1400
200 250 300	6			4000	1500
	10			3600	1400
	16			3000	1200
400	6			3600	1400
	10			3000	1200
	16			2400	1000
500	6			2500	1200
	10			2000	900
	16			1500	800
600	6			2000	900
	10			1800	700
	16			1500	600
800	6			1800	700
800	10			1600	500
1000	6			1600	600
1000	10			1500	400
1200	6			1500	500
1200	10			1400	400

Средний ресурс и гарантийная наработка седла затвора определены при приемочных испытаниях затворов на воде по ГОСТ 2874. Средний срок службы седла затвора определен по сроку службы материала седла.При эксплуатации затворов на рабочих средах, отличных от воды по ГОСТ 2874, показатели надежности определяются конкретной средой в зависимости от ее температуры и агрессивности. Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.

Таблица 5: основные характеристики, диапазон рабочих температур и область применения эластомерных уплотнений

Междунар. название эластомера	Обозн. материала по ASTM	Химическая группа	Диапазон рабочих температур		Общие характеристики	Пригоден	Не пригоден
Междунар. название эластомера	Обозн. материала по ASTM	Химическая группа	Ниж	Верх	Общие характеристики	Пригоден	Не пригоден
Нитрил	NBR	акрилни-трат – бутадиен каучук	-30	+90	Эластомер общего назначения с прекрасной маслостойкостью и водостойкостью	Минеральные и растительные масла и жиры, воздух, мягкие щелочные растворы, воздух, вода, морская вода, спирты, ацетилен, ГСМ, нефтепродукты, углеводороды.	Окислители, концен-трированные кислоты, щелочи, ацетон, эфиры
ЭПДМ	ЕРМ	этилен - пропилен - диен - модифици-рованный каучук	-40	+130	Немаслостойкий эластомер, устойчивый к окислению	Общая стойкость к окислителям, пару, воде холодной и горячей, аммиаку и аммиачным солям.	Не пригоден для нефтепродуктов, минеральных масел, консистентных смазок
Неопрен	CR	хлорбу-тадиен каучук	-30	+100	Маслостойкий эластомер с превосходными механическими свойствами. Подходит для сухих, порошковых материалов	Сходен по области применения с NBR. Устойчив к суспензиям и твердым веществам.	Сильные кислоты, сложные эфиры
Гипалон	CSM	хлоросуль-фатсодер-жащий полиэтилен	-25	+130	Маслостойкий эластомер общего назначения с хорошей химической стойкостью	Хорошо подходит для работы в среде разбавленных кислот, щелочных растворов и растворов солей.	Концен-трированные кислоты, окислители, сложные эфиры, кетоны
Силикон	SI	органи-ческий силикон	-60	+200	Эластомер с превосходной термостойкостью. Низкие механические свойства и как следствие не применяется в изделиях на давление свыше PN6	Общая стойкость к окислителям. Хорошо работает в среде горячего воздуха и газов.	Концен-трированные кислоты и разбавленные щелочи. Не пригоден для пара и горячей воды.
Витон	FPM	фторсодер-жащий каучук	-30	+180	Эластомер с хорошей химической стойкостью, высокой термостойкостью	Минеральные и растительные масла и жиры. Пригоден для синтетических, гидравлических жидкостей, воды, спиртовых и солевых растворов.	Не пригоден для пара, щелочных растворов. Не пригоден для сред содержащих сероводород, аммиак, азот
