  3. Затвор поворотный дисковый ВА 99003

Затвор поворотный дисковый ВА 99003

ПОИСК

Затвор поворотный дисковый ВА 99003 Затвор поворотный дисковый ВА 99003


Дисковые затворы данной модели специально спроектированы для использования в системах общепромыш-ленного назначения и, особенно в системах отопления, вентиляции и кондиционирования.

Дисковые затворы данной модели специально спроектированы для использования в системах общепромыш-ленного назначения и, особенно в системах отопления, вентиляции и кондиционирования.

Затворы серии ВА 99003 после установки требуют лишь минимального специального технического обслуживания.Бесфланцевый корпус имеет универсальную конструкцию, позволяющую производить монтаж между фланцами.

Корпуса затворов DN 40-80 выпускаются в исполнении без монтажных проушин, корпуса затворов DN 100-200 выпускаются в исполнении с двумя монтажными проушинами.




Тип конструкции:
Затворы с монолитным седлом из эластомера и симметричным диском без покрытия

Условный проход:
DN 40 -DN 300

Рабочее давление:
PN 6, 10

Температура рабочей среды:
до +130° С (в зависимости от материала конструкции)

Управление:
ручное - рукоятка DN 40 -DN 250
ручное - через редуктор DN 40 -DN 300
электро или пневмопривод DN 40 -DN 300

Тип седла:
монолитное

Класс герметичности:
А по ГОСТ 9544-93

Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода -по ГОСТ 12815, исполнение 1, ряд 2.

Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов

Направление подачи рабочей среды:
любое

Климатическое исполнение:
У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69

Стандартный материал конструкции:
корпус: серый чугун
диск: чугун с шаровидным графитом/ нержавеющая сталь
шток: легированная сталь/нержавеющая сталь
седло: ЭПДМ/Нитрил

Основные рабочие среды:
неагрессивные: холодное и горячее водоснабжение, канализационная вода, пар низкого давления, сжатый воздух
Основные габаритно-весовые и технические характеристики затвора ВА 99003

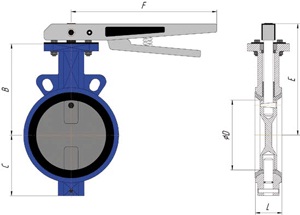

Исполнение затвора с рукояткой

Таблица 1: габаритно-весовые характеристики затвора ВА 99003

Обозначение

DN



Размеры, мм



Масса, кг

B

C

L

D

F

E

с рычагом

с редуктором

ВА99003-040

40

103

53

33

40



133

1,8

6,1

ВА 99003-050

50

113

59

43

50



143

2,2

7,3

ВА 99003-065

65

121

67



65



151

2,7

7,7

ВА 99003-080

80

128

75

46

80

265

158

3,3

8,4

ВА 99003-100

100

146

94

52

100



176

5,0

10,1

ВА 99003-125

125

158

108



125



188

6,5

12,1

ВА 99003-150

150

174

120

56

150



206

8,0

14,5

ВА 99003-200

200

198

147

60

200

375

230

11,0

17,0

ВА 99003-250

250

245

189

68

250



255

20,5

24,0

ВА 99003-300

300

270

214

78

300

-

-

-

32,0
