Затвор поворотный дисковый запорно-регулирующий ВА 99002

Затвор поворотный дисковый запорно-регулирующий ВА 99002

Затворы данной модели прекрасно подходят для решения проблем с коррозией в химической промышленности, возникающих при использовании традиционных типов арматуры. Затвор серии ВА 99002 выпускается в бесфланцевом исполнении с 2 или 4 монтажными проушинами на корпусе.

Затворы данной модели прекрасно подходят для решения проблем с коррозией в химической промышленности, возникающих при использовании традиционных типов арматуры. Уникальная конструкция затвора полностью исключает контакт рабочей среды с его металлическими частями. Затвор имеет резиновое уплотнение и полностью обрезиненный диск.

Седло со сферическим профилем, интегрированное в корпусе, и согласованные с ним торцы диска обеспечивают отсутствие протечек по штоку и минимальный крутящий момент.

Материалы седла и покрытия диска полностью отвечают требованиям химической промышленности. Затвор серии ВА 99002 выпускается в бесфланцевом исполнении с 2 или 4 монтажными проушинами на корпусе.

Тип конструкции:
Затворы со съемным или монолитным седлом из эластомера и симметричным диском c покрытием аналогичным материалу седла

Условный проход:
DN 50 - DN 350

Рабочее давление:
PN 6, 10

Температура рабочей среды:
до +180° С (в зависимости от материала конструкции)

Управление:
ручное - рукоятка DN 50 - DN 150
ручное - через редуктор DN 50 - DN 350
электро или пневмопривод DN 50 - DN 350

Тип седла:
монолитное

Класс герметичности:
А по ГОСТ 9544-93

Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.

Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов

Направление подачи рабочей среды:
любое

Климатическое исполнение:
У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69

Стандартный материал конструкции:
корпус: чугун с шаровидным графитом/ углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена
диск: чугун с шаровидным графитом эластомерным покрытием аналогичным материалу седла
шток: легированная сталь/нержавеющая сталь
седло: ЭПДМ/Витон/Нитрил/Неопрен/Гипалон

Основные рабочие среды:
неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.

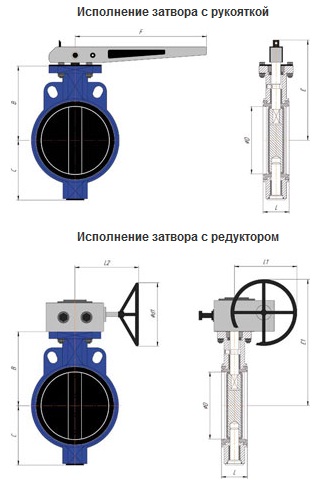

Основные габаритно- весовые и технические характеристики затвора ВА 99002

Таблица 1: габаритно-весовые характеристики затвора ВА 99002

	DN	PN	Размеры, мм										Масса, кг

			В	С	D	L	F	Е	Е1	L1	L2	d1	с рукояткой	с редуктором
ВА99002-050	50	6	113	73	50	43	195	160	240	127	195	175	4,5	9,6
		10

ВА 99002-065	65	6	121	80	65	46		170	248				5,0	10,0
		10

ВА 99002-080	80	6	128	88	80			175	255				5,5	10,6

		10

ВА 99002-100	100	6	146	104	100	52	250	195	273				7,0	12,1
		10

ВА 99002-125	125	6	158	116	125	56		205	285				8,5	13,6

		10

ВА 99002-150	150	6	174	138	150		300	230	340	182	242	250	12,0	18,5

		10

ВА 99002-200	200	6	198	163	200	60	-	-	365				-	22,0
		10

ВА 99002-250	250	6	245	203	250	68			410					31,5
		10

ВА 99002-300	300	6	270	228	300	78			486	252	285	350		42,0
		10

ВА 99002-350	350	6	312	265	336				528					51,0

		10
