Клапан невозвратный проходной стальной 16с48нж, 16лс48нж, 16нж48нж. ЛШТИ.494312.001 по ГОСТ 11823-91.
Область применения
Предназначен для установки в качестве запорного устройства на трубопроводах с жидкой и газообразной средой, по отношению к которым применяемые материалы коррозионностойки.
Технические характеристики:

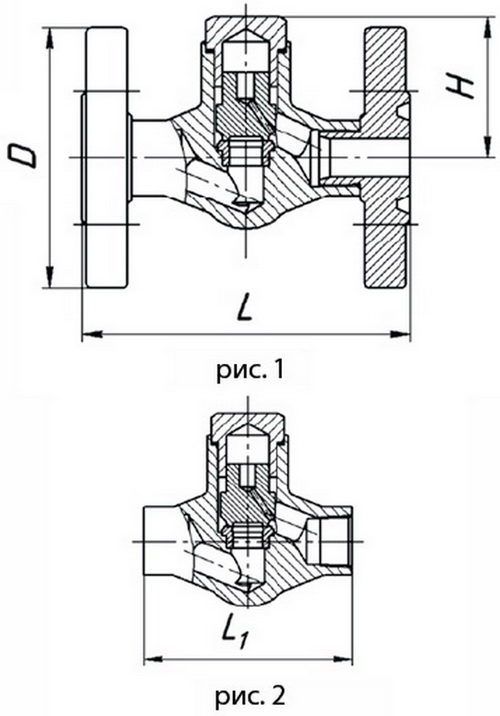

Установочное положение на трубопроводе – вертикальное пробкой вверх; Номинальное давление, МПА (кгс/см2) – до 16 (160); Рабочая среда – вода и пар технического назначения, воздух, газ, жидкие и газообразные нефтепродукты, неагрессивные к материалу корпуса; Температура рабочей среды: до 3000С и 4250С Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80 исп.7 (рис.1), с ответными фланцами, прокладка овального сечения; муфтовое по ГОСТ 6211-81 Rс1/2 – DN15, Rс3/4 – DN20, Rс1 – DN25 (рис.2); Герметичность затвора – класс А ГОСТ 9544-93;
Вид климатического исполнения – У1 (до -400С) по ГОСТ 15150-69 и ХЛ1 (до -600С); Гарантийный срок эксплуатации- 24 месяца.
Материалы основных деталей:
Корпус – сталь 25; 15Х5М; 12Х18Н10Т; 10Х17Н13М2Т; 09Г2С. Уплотнительная поверхность – сталь 20Х13; 12Х18Н10Т.
