Датчик уровня ПМП-152
Датчик уровня предназначен для:
контроля 1 ... 4 уровней заполнения резервуара;
автоматического управления перекачивающим насосом или электромагнитным клапаном;
предотвращения переполнения резервуара;
предотвращения “сухого” хода насоса;
Применяется в нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.
Измеряемая среда
Нефть • светлые нефтепродукты • бензин • дизельное топливо • авиационный керосин • сжиженные углеводородные газы (пропан - бутан) • диметилэфир • одорант • аммиак • двуокись углерода • кислоты • щелочи • мазут • спирты • пластовая вода • питьевая вода • масла • молоко • легкие углеводороды • газовый конденсат • сточная вода • и др.
Устройство, принцип работы
Устройство: Датчик (рис.1) состоит из направляющей - трубы Ø18 (сталь 12Х18Н10Т), приваренной к стальному цилиндрическому корпусу с крышкой, заворачиваемой по резьбе. На направляющей находятся свободно перемещаемые поплавки со встроенным магнитом, ход которых ограничен хомутами. В направляющей находится металлический стержень, на котором крепятся платы с герконами (магниточувствительными герметичными контактами) с помощью винтов. Число плат с герконами соответствует числу контрольных уровней. Платы можно перемещать по стержню для изменения значений контрольных уровней.
Для повышения нагрузочной способности датчика, как вариант исполнения, используются электронные модули: транзисторный (DC24) или симисторные (АС24, АС220), которые не требуют отдельного питания. Выходные каскады размещаются на плате в виде 1 ... 4 сегментов - по числу контрольных уровней, которая расположена в корпусе датчика (рис. 2). Герметизация корпуса датчика при монтаже обеспечивается применением резиновой прокладки (соединение крышки с корпусом), резиновой втулки (уплотнение кабеля в кабельном вводе).
Принцип работы датчика основан на применении герконов, изменяющих свое состояние под воздействием магнитного поля. Поплавок со встроенным магнитом перемещается по направляющей, и при достижении контрольного уровня вызывает замыкание (размыкание) геркона. Дальнейший ход поплавка ограничен хомутом.

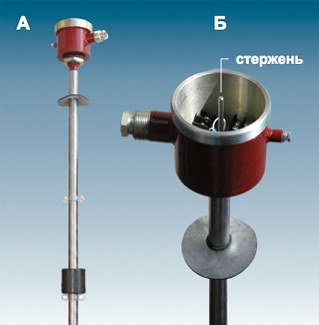

Рис. 1. Внешний вид: А - датчик ПМП-152, Б - корпус датчика со снятой крышкой.

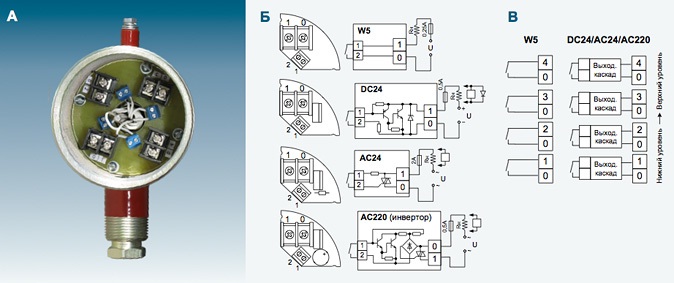

Рис. 2. Плата электронных модулей: А - внешний вид со стороны клеммных зажимов; Б - схемы электронных модулей; В - нумерация выходных клемм.

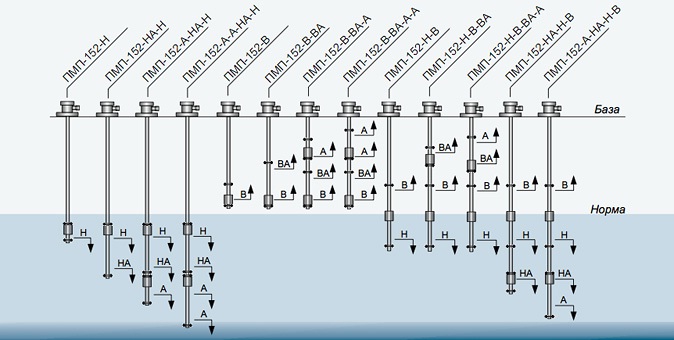

Рис. 3. Варианты исполнения датчиков уровня по количеству и направлению срабатывания контрольных уровней: “Н” - нижний, “В” - верхний, “НА” - нижний аварийный, “ВА” - верхний аварийный, “А” - аварийный (расположен ниже “НА” или выше “ВА “).

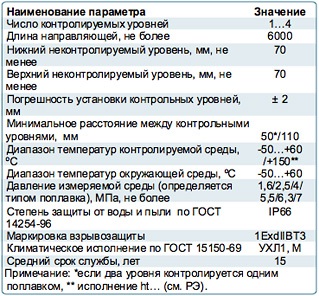

Технические параметры (табл. 1)
Варианты исполнения датчика предусматривают переменные данные:
1) Число контролируемых уровней, направление срабатывание каждого уровня* (рис. 3).
2) Длина направляющей, значения контрольных уровней* - выполняются заказу с шагом 1мм.
3) Тип выхода* (табл. 2):
- контакты геркона - W5 (для коммутации слаботочных цепей постоянного и переменного тока);
- транзистор - DC24 (для коммутации реле постоянного тока);
- симистор AC24, AC220 (для коммутации реле переменного тока).
4) Состояние выходов*: - нормально-разомкнутое ( НР), - нормально-замкнутое (НЗ).
5) Тип крепления - фланцевый, резьбовой - см. раздел “Типы крепления преобразователей”.
6) Тип поплавка* - см. раздел “Типы поплавков”.
7) Тип кабельного ввода, наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов”.
8) Исполнение из фторопласта (PVDF) частей датчика, контактирующих с измеряемой средой.
9) Материал корпуса, крышки: 09Г2С (по умолчанию), 12Х18Н10Т (по заказу).
* Примечание: Имеется возможность в условиях эксплуатации (после демонтажа датчика из резервуара) изменять: число контрольных уровней и их значения (в пределах длины направляющей), направление срабатывания, состояние контактов (перестановкой плат герконов и хомутов), тип выхода (заменой платы электронных модулей), типы поплавков.
Нагрузочные параметры выходов (табл. 2)
Примечания:
1) Применяются герконы КЭМ-2 или КЭМ-3. Не рекомендуются для коммутации нагрузок: индуктивной (реле, трансформатор) и емкостной (конденсатор, лампа накаливания).
2) Тип выхода DC24: открытый коллектор транзистора. Внимание: При использовании реле в качестве нагрузки, обмотку катушки реле следует зашунтировать диодом.
3) Типы выхода АС24, АС220 - симистор. Внимание: При закрытом симисторе в цепи нагрузки, при напряжении ~220В может протекать ток до 1,9...2,6 мА (действующее значение). Это ограничивает применение маломощных реле в качестве нагрузки.
