Датчик уровня ПМП-022
Назначение, область применения
Датчик уровня предназначен для контроля верхнего уровня нефти, нефтепродуктов в резервуарах с плавающей крышей (понтоном).
Устройство, принцип работы
Устройство: Датчик (рис. 2А) состоит из направляющей - трубы 018 (сталь 12Х18Н10Т), приваренной к стальному цилиндрическому корпусу с крышкой, заворачиваемой по резьбе. В корпус вварен кабельный ввод. На направляющей находятся подвижный магнит и пружина. Пружина соединена тросом (проволока 02, сталь 12Х18Н10Т) с металлическим грузом.
В направляющей находится геркон. Герметизация корпуса при монтаже обеспечивается применением резиновой прокладки (соединение крышки с корпусом), резиновой втулки (уплотнение кабеля в кабельном вводе).
Для повышения загрузочной способности датчика, как вариант исполнения, используются электронные модули: транзисторный (ОС24) или симисторный (АС24). Электронные модули не требуют отдельного питания.
Принцип работы: Датчик крепится к верхней стенке (крышке, люку) резервуара посредством фланца (резьбового штуцера, гайки). Уровень срабатывания регулируется при монтаже длиной троса (рис. 2Б, 2В). Груз, подвешенный на тросе, сжимая пружину, отводит магнит вниз, и он не воздействует на геркон. При достижении верхнего уровня заполнения резервуара, понтон, находящийся на поверхности жидкости, поднимает груз. При этом, пружина, разжимаясь, под водит магнит к геркону, вызывая его переключение.
Рис. 1. Схемы электронных модулей.

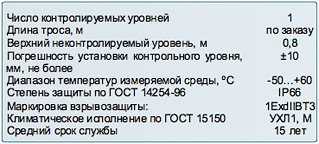

Технические параметры (табл. 1)

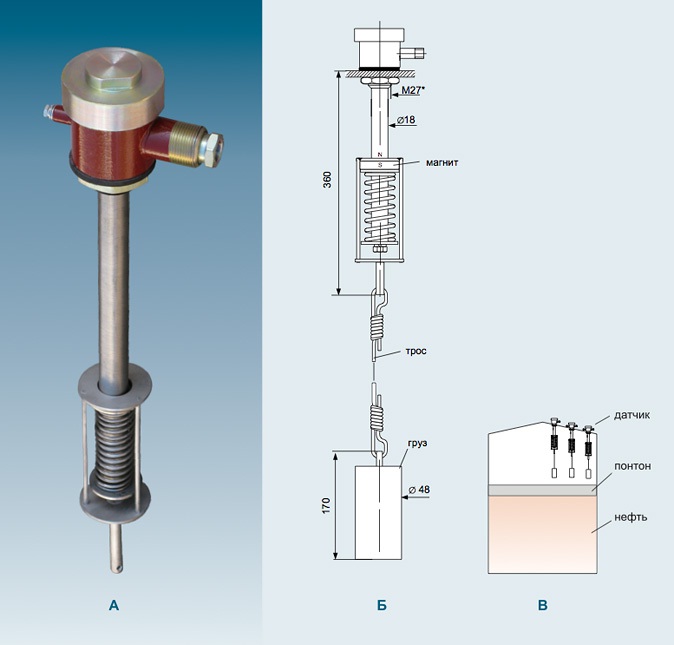

Рис. 2. Датчик уровня ПМП-022: А - внешний вид, Б - конструкция, В - расположение датчика в резервуаре (применены три датчика для дублирования).
Варианты исполнения датчика предусматривают переменные данные:
1) Длина тросса. Указывается в обозначении: “ПМП- 022-3” (длина тросса 3 м);
2) Тип крепления - фланцевый, резьбовой - см. раздел "Типы крепления преобразователей";
3) Тип кабельного ввода, наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов";
4) Тип выхода (табл. 2, рис. 1):
- контакты геркона - W5, W30 (для коммутации слаботочных цепей постоянного и переменного тока);
- транзистор - DC24 (электронный модуль для коммутации реле постоянного тока);
- симистор АС24 (электронный модуль для коммутации реле переменного тока);
5) Состояние выхода:
- нормально-разомкнутый - НР,
- нормально-замкнутый - НЗ,
- переключающий - П*.
* Примечание: Переключающий выход (П) возможен только для выходов типа W5, W30 и DС24.
6) Число кабельных вводов: 1 (по умолчанию); 2 (по заказу). Пример записи: “ПМП-022-2КВ”

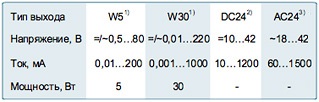

Параметры выхода (табл. 2)
Примечания:
1) Применяются следующие типы герконов: W5 - КЭМ-2 или КЭМ-3; W30 - МКС-27102 или МКС-27103. Выходы W5, W30 не рекомендуются для коммутации нагрузок: индуктивной (реле, трансформатор) и емкостной (конденсатор, лампа накаливания).
2) Тип выхода DC24: открытый коллектор транзистора. Внимание: При использовании реле в качестве нагрузки, обмот кукатушки реле следует зашунтировать диодом.
3) Тип выхода АС24 - симистор.
