Датчики уровня ПМП-066, ПМП-095 с сигнализатором МС-П-6В(Н,НВ)-И-ГС
Назначение, область применения
Комплект датчиков уровня ПМП-066 или ПМП-095 с сигнализатором МС-П-6В(Н,НВ)-И-ГС предназначен для применения в
технологических системах:
предотвращения переполнения резервуаров;
предотвращения “сухого” хода насосов ТРК путем подачи световой, звуковой сигнализации и отключения исполнительных механизмов налива/забора топлива.
Применяется на АЗС, АГЗС, нефтебазах.
Устройство, принцип работы
Устройство датчиков: Датчик (рис. 1) состоит из направляющей - трубы Ø18 (сталь 12Х18Н10Т), которая приварена к стальному цилиндрическому корпусу с крышкой, наворачиваемой по резьбе. На направляющей находятся два поплавка с магнитами, в направляющей - герконы и диоды. Герметичность корпуса датчика достигается резиновыми уплотнениями: втулкой - в кабельном вводе, и прокладкой – в крышке. Датчик крепится к верхней стенке (крышке, люку) резервуара посредством фланца (муфты, гайки). Контрольные уровни датчиков: ПМП-066 - три верхних контрольных уровня, ПМП-095 - два верхних, один нижний.
Устройство сигнализатора: Сигнализатор состоит из прибора индикации (рис. 2) и коммутационной коробки (рис. 3), выполненных в пластиковых корпусах с резиновыми уплотнениями для защиты от воды ипыли. Число подключаемых датчиков (каналов) - 6. Прибор индикации имеет 4 светодиода на канал (рис. 4), пьезозвонок и кнопку управления. Коммутационная коробка имеет выходы на сирену (ВС-3-12В или СПГ-1) и симмисторные выходы на исполнительные механизмы (рис. 5, 6).
Принцип работы: При движении поплавка с магнитом происходит переключение герконов. На панели прибора индикации загорается светодиод, соответствующий каналу (датчику) и достигнутому контролируемому уровню, и включается сигнализация: мигает светодиод, включается звуковой сигнал (пьезозвонок и сирена работают синхронно).
Назначение кнопки:
отключение сигнализации;
дистанционное отключение исполнительных механизмов наполнения в аварийной ситуации;
проверка работоспособности прибора и сирены.
Самоконтроль исправности:
постоянная проверка цепей датчиков - при обрыве включается сигнализация: мигает светодиод “Авария” соответствующего канала, включается пьезозвонок и сирена ВС-3-12В, и отключаются исполнительные механизмы;
отключение исполнительных механизмов при пропадании сетевого напряжения.
Дублирование элементов прибора:
дополнительный поплавок и геркон датчика уровня;
дополнительный светодиод “авария”;
два звуковых сигнализатора: пьезозвонок и сирена.

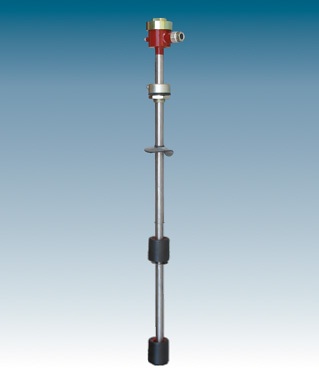

Рис. 1. Датчик уровня.

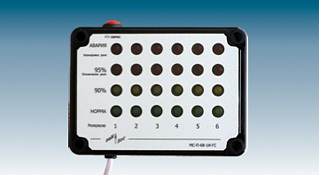

Рис. 2. Прибор индикации.

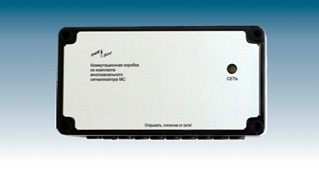

Рис. 3. Коммутационная коробка.

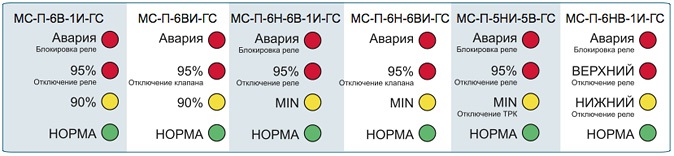

Рис. 4. Варианты обозначения контрольных уровней на панели прибора индикации.

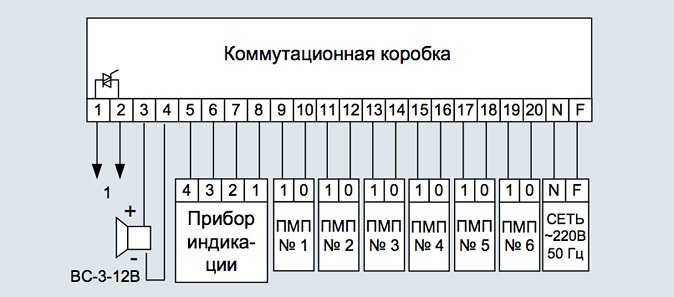

Рис. 5. Схема соединений сигнализаторов, имеющих один выход на исполнительные механизмы: МС-П- 6В-1И-ГС, МС-П-6Н-6В-1И-ГС, МС-П-6НВ-1И-ГС.

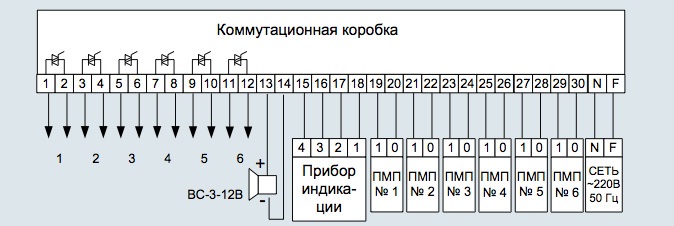

Рис. 6. Схема соединений сигнализаторов, имеющих шесть выходов на исполнительные механизмы: МС-П-6ВИ-ГС, МС-П-6Н-6ВИ-ГС, МС-П- 5НИ-5В-1И-ГС.

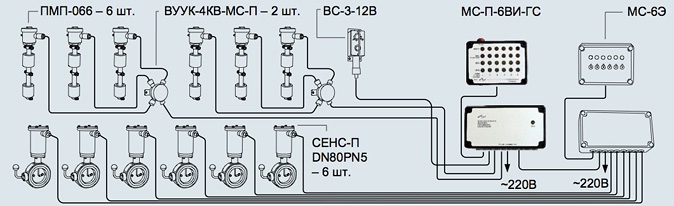

Рис. 7. Пример выполнения системы предотвращения переполнения резервуаров АЗС на базе сигнализатора МС-П-6ВИ-ГС, в комплекте: датчики уровня ПМП-066, электромагнитные клапаны СЕНС-П DN80PN5, пульт управления клапанами МС-6Э, сирена ВС-3-12В, взрывозащищенные соединительные коробки ВУУК-4КВ-МС-П (применены для экономии кабеля).

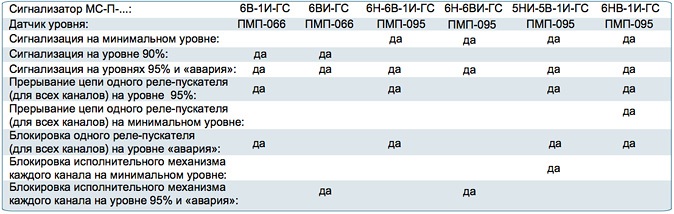

Функции сигнализаторов (табл. 2)
