  3. Датчик уровня ПМП-152 с сигнализатором МС-1НВМА-2АРУ-3Р

Датчик уровня ПМП-152 с сигнализатором МС-1НВМА-2АРУ-3Р

ПОИСК

Датчик уровня ПМП-152 с сигнализатором МС-1НВМА-2АРУ-3Р Датчик уровня ПМП-152 с сигнализатором МС-1НВМА-2АРУ-3Р


Назначение, область применения

Комплект датчика уровня с сигнализатором предназначен для управления двумя перекачивающими насосами с целью автоматического регулирования уровня жидкости в резервуаре путем:

включения основного насоса на первому ровне;
включения резервного насоса на второму ровне;
отключения обоих насосов на третьем уровне, и контроля процесса, выполнением функций:
подачи звукового сигнала через пьезозвонок, встроенный в сигнализатор, на четвертом “аварийном” уровне;
индикации достижения контрольных уровней;
индикации включения насосов;
контроля и индикации целостности электрических цепей “датчик-сигнализатор”;
ручного управления насосами кнопками сигнализатора;
ручного дистанционного управления насосами с помощью отдельных кнопок, подключаемых к сигнализатору (в комплект не входят);
выбора рабочего насоса переключателем сигнализатора;
выбора “ручное/автоматическое управление насосами” переключателем сигнализатора;
мониторинга (дистанционного контроля) работы насосов и контроль достижения аварийного уровня - имеются три группы замыкающих контактов реле;
настройки контрольных уровней датчика.

Область применения: технологические системы нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.
Устройство, принцип работы

Датчик уровня ПМП-152 (рис. 1, 2) состоит из направляющей - трубы Ø18 (сталь 12Х18Н10Т), которая приварена к стальному цилиндрическому корпусу с крышкой, наворачиваемой по резьбе. На направляющей находятся три поплавка с магнитами.
В направляющей находится металлический стержень, на котором закреплены платы с герконами. Ход поплавков ограничен хомутами, закрепленными на направляющей.

Герметичность корпуса датчика достигается резиновыми уплотнениями: втулкой - в кабельном вводе, прокладкой – в крышке. Датчик крепится к верхней стенке (крышке, люку) резервуара посредством фланца (муфты, гайки).

Сигнализатор МС-1НВМА-2АРУ-3Р (рис. 3 А, Б) выполнен в корпусе из ударопрочного полистирола со съемной лицевой панелью. В корпусе размещены: печатная плата с электронными элементами, сетевым понижающим трансформатором, светодиодами, пьезозвонком и винтовыми клеммными зажимами. Корпус прибора имеет уплотнения для защиты от влаги и пыли.

Принцип работы: При движении поплавка с магнитом за изменяющимся уровнем жидкости происходит переключение герконов на контрольных уровнях. При этом, на панели сигнализатора загорается соответствующий светодиод и происходит включение/отключение насосов. При достижении “аварийного” уровня включается звуковой сигнал пьезозвонка.

Сигнализатор может быть установлен в “ручном” или “автоматическом” режиме управления насосами с помощью переключателя “Автоматический режим - ВКЛ/ОТК”. В “ручном режиме” насосы управляются кнопками “ПУСК - СТОП” не зависимо от уровня жидкости. В “автоматическом режиме” прибор управляет работой насосов по сигналам датчика уровня, при этом, функции кнопок “ПУСК - СТОП” сохраняются и являются приоритетными по отношению к сигналам датчика уровня.

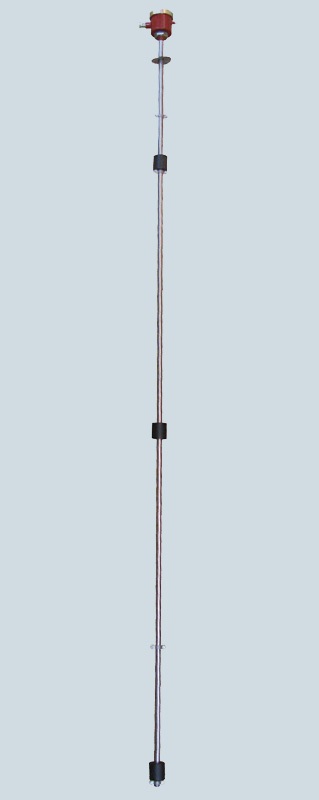

Рис.1. Датчик уровня ПМП-152. Внешний вид.

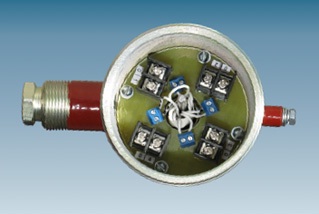

Рис. 2. Датчик уровня ПМП-152. Внутренний отсек корпуса (корпус без крышки).

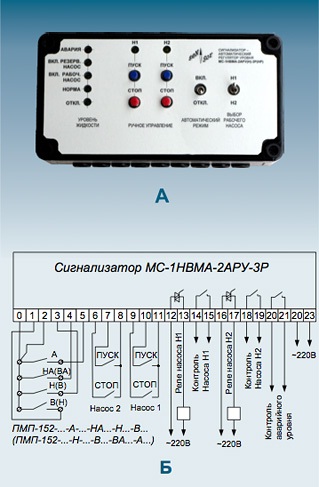

Рис. 3. Сигнализатор МС-1НВМА-2АРУ-3Р: А - внешний вид, Б - схема соединений.

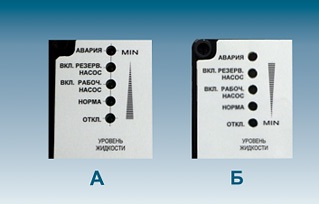

Рис. 4. Варианты исполнения шкалы сигнализатора.

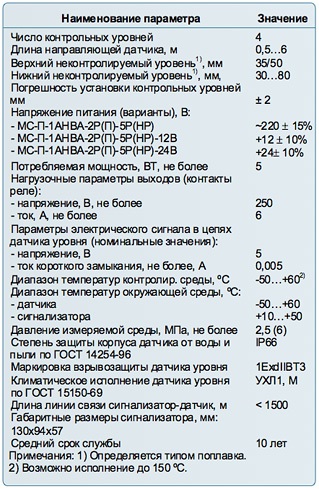

Технические параметры

Варианты исполнения датчика уровня предусматривают:

Длину направляющей и размеры контрольных уровней по заказу с шагом 1 мм;

1) Длину направляющей и размеры контрольных уровней по заказу с шагом 1 мм;
2) Тип крепления - фланцевый, резьбовой - см. раздел “Типы крепления преобразователей”;
3) Тип поплавка (определяется измеряемой средой) - см. раздел “Типы поплавков”;
4) Тип кабельного ввода, наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов”;
5) Исполнение из фторопласта;
6) Материал корпуса (09Г2С или 12Х18Н10Т).

Более подробно - см. РЭ преобразователя.

В обозначении датчика уровня указываются размеры контрольных уровней:

1) Вариант для автоматического наполнения: “ПМП-152-тип крепления-W5НР- А...-НА...-Н...-В...” (три нижних, один верхний).
2) Вариант для автоматического опорожнения: “ПМП- 152-тип крепления-W5НР-Н...-В...-ВА...-А...” (один нижний, три верхних).

При необходимости можно указать требуемую длину направляющей: “ПМП-152-...-L...”. Все размеры указываются в миллиметрах.

Исполнение сигнализатора:

- с зажимами для крепления на DIN-рейку (35 мм). Обозначается: “МС-1НВМА-2АРУ...- DIN”;
- для крепления врезкой в щит с рамкой крепления к щиту. Обозначается: ““МС-1НВМА-2АРУ...- рамка крепления к щиту”.

Шкала на лицевой панели сигнализатора (рис. 4): А - для автоматического наполнения, сигнализатор обозначается “МС-1НВМА-2АРУ(Н)-3Р; Б - для автоматического опорожнения, сигнализатор обозначается “МС-1НВМА-2АРУ(О)-3Р”.
Монтаж, настройка, эксплуатация

Датчик уровня можно подогнать по высоте резервуара (фланец регулировочный);
Возможна неоднократная подстройка контрольных уровней перестановкой плат с герконами на металлическом стержне и хомутов на направляющей;
Проверка работоспособности не требует наличия среды.
