  3. Датчик уровня ПМП-120 с сигнализатором МС-3-11-2Р (-ВЗ)

Датчик уровня ПМП-120 с сигнализатором МС-3-11-2Р (-ВЗ)

ПОИСК

Датчик уровня ПМП-120 с сигнализатором МС-3-11-2Р (-ВЗ) Датчик уровня ПМП-120 с сигнализатором МС-3-11-2Р (-ВЗ)


Назначение, область применения

Комплект датчика уровня ПМП-120 с сигнализатором МС-3-11-2Р или МС-3-11-2Р-ВЗ предназначен для визуального контроля относительного заполнения резервуара. Прибор имеет две группы переключаемых «сухих» контактов, срабатывающих на краях диапазона, которые могут использоваться для:

автоматического регулирования уровня в резервуаре (наполнения или опорожнения) посредством управления перекачивающим насосом; или:
внешнего мониторинга достижения предельных (нижнего и верхнего) уровней.
Может применяться в нефтедобывающей, нефтяной,нефтегазовой, водной и других отраслях промышленности.
Устройство, принцип работы

Датчик уровня ПМП-120 (рис. 1А) состоит из корпуса 1, пяти зондов 2, на которых находятся поплавки смагнитами 3, груза 4, кабельного ввода с муфтой 5 для присоединения кабеля) и несущего двухпроводного экранированного кабеля во фторопластовои оболочке 6. Внутри зондов находятся печатные платы, на которых установлены герконы и резисторы. Зонды, соединенные кабелем, образуют гибкий чувствительный элемент (ЧЭ).

Электрическая схема датчика представляет собой переменное сопротивление, дискретно изменяющееся при переключении герконов. Соединение датчиков уровня с сигнализатором осуществляется по двум проводам.

Сигнализатор МС-3-11-2Р (рис. 1Б, 1В) выполнен в корпусе из ударопрочного полистирола. В корпусе находится печатная плата с электронной схемой. На боковых стенках корпуса размещены кольцевые резиновые уплотнители, предназначенные для фиксации кабелей. Корпус имеет уплотнения для защиты от влаги и пыли. Печатная плата, электронные элементы покрыты влагозащитным лаком.

Сигнализатор МС-3-11-2Р-ВЗ - взрывозащищенный, выполнен в металлическом корпусе (рис. 2А). В крышке корпуса имеется смотровое окно. В корпусе находится печатная плата, аналогичная плате, установленной в сигнализатор МС-3-11-2Р. Имеются 3 кабельных ввода.

Шкала сигнализаторов образована шестью яркими светодиодами и индицирует 11 контролируемых уровней (рис. 2Б).
Принцип работы: При изменении уровня жидкости поплавки перемещаются по зондам, вызывая переключение герконов, которые шунтируют резисторы, в результате чего происходит изменение выходного сопротивления датчика уровня.

На панели сигнализатора последовательно загораются один или два светодиода (рис. 2Б). Переключение выходных реле происходит на двух крайних (нижнем и верхнем), и двух предшествующих им уровнях. Контакты реле могут использоваться для управления реле насоса К1 (рис. 3А, 3Б).

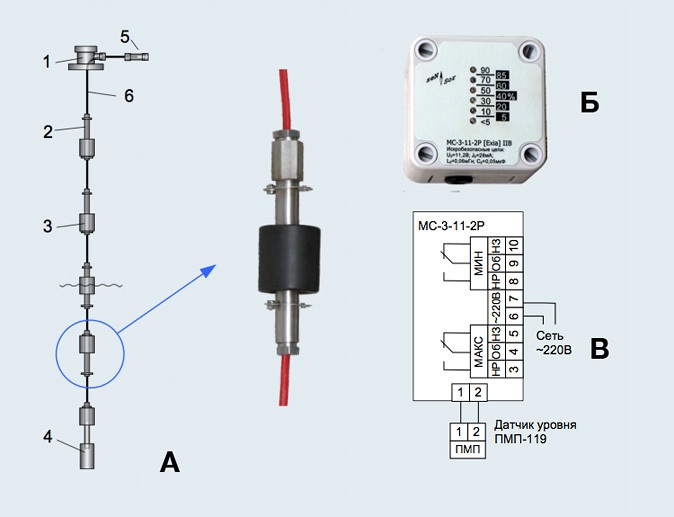

Рис. 1. А - Датчик уровня ПМП-120. Б - Внешний вид сигналы МС-3-11-2Р, В - схема расположения клемм сигналы МС-3-11-2Р.

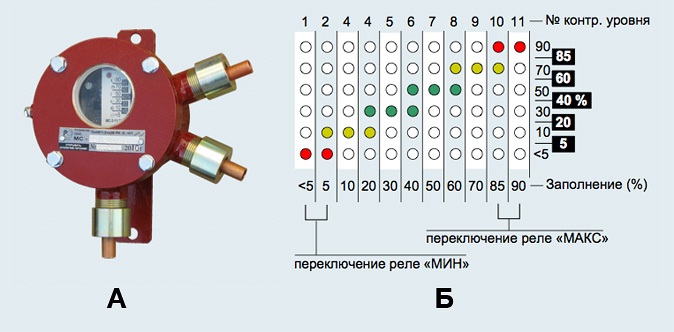

Рис. 2. А - Сигнализатор МС-3-11-2Р-ВЗ. Б - Индикация контрольных уровней (шкала градуирована в %-ах заполнения резервуара).

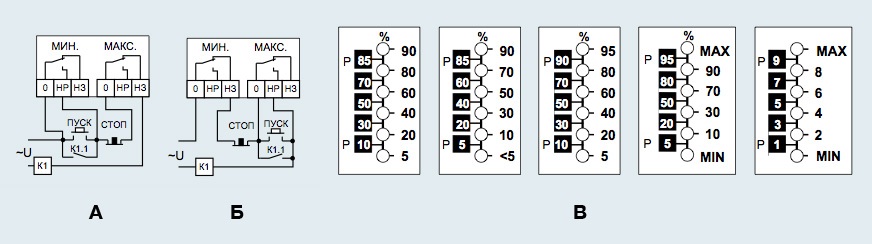

Рис. 2. А, Б - Сигнализатор МС-3-11-2Р. Схемы соединений для автоматического: А - наполнения,Б - опорожнения резервуара. В - Варианты исполнения шкалы сигнализаторов.

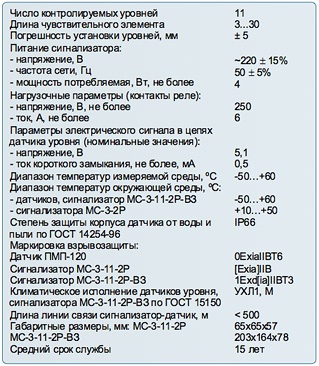

Технические параметры

Варианты исполнения датчика уровня предусматривают:

1) Длину чувствительного элемента и значения контрольных уровней, рассчитанные под конкретный резервуар;
2) Тип крепления - фланцевый, резьбовои - см. раздел “Типы крепления преобразователей”;
3) Тип поплавка (определяется измеряемой средой) - см. раздел “Типы поплавков”;
4) Тип кабельного ввода, наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов”;
5) Материал корпуса (09Г2С или 12Х18Н10Т). Исполнения сигнализатора МС-3-11-2Р: - “МС-...-рамка крепления к щиту”; - “МС-...-DIN-рейка”. Варианты исполнения шкалы сигнализатора - рис. 3В.
