  3. Датчик температуры СЕНС ПТ-ТС

Датчик температуры СЕНС ПТ-ТС

ПОИСК

Датчик температуры СЕНС ПТ-ТС Датчик температуры СЕНС ПТ-ТС


Назначение, область применения

Датчик температуры (или преобразователь температуры) предназначен для непрерывного преобразования температуры жидких и газообразных сред в электрический цифровой сигнал протокола системы измерительной “СЕНС” (СИ СЕНС).
Датчик температуры применяется в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

Устройство, принцип работы

Устройство: Датчик температуры СЕНС ПТ-ТС состоит из термопреобразователя сопротивления по ГОСТ 6651-94* или ГОСТ 8.625-2006*, далее именуе- мого “ТС”, и преобразователя температуры измерительного ВУУК-3КВ(-2КВ)-ПТИ, далее именуемого “ПТИ” (рис. 1, 2).

ПТИ выполнен в стальном корпусе с крышкой, тремя кабельными вводами (по заказу - с двумя), в котором находится электронная плата с клеммными зажимами. Корпус имеет резиновые уплотнения для защиты от воды и пыли.

Примечание: ГОСТ 6651-94 “Термопреобразователи сопротивления. Общие технические требования и методы испытаний”; ГОСТ Р 8.625-2006 “Государственная система обеспечения единства измерений. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний”.

Принцип работы: Электрическая схема ПТИ состоит из аналоговойчасти,выполняющей преобразование сигнала ТС, и цифровой части, осуществляющую аналогово-цифровое преобразование сигнала, прием и передачу цифрового сигнала в линии СИ СЕНС, и передачу сигналов достижения критических температур (до 8-ми значений).

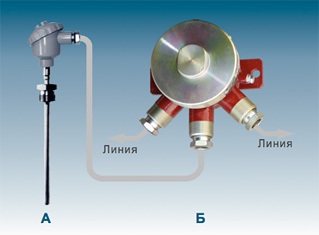

Рис. 1. Датчик температуры СЕНС ПТ-ТИ: А - термопреобразователь сопротивления (ТС); Б - преобразователь температурыи змерительный “ВУУК-3КВ-ПТИ”(ПТИ).

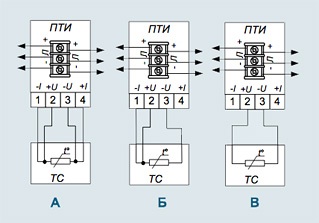

Рис. 2. Схема соединений СЕНС ПТ-ТС : А - 4-хпроводная, Б - 3-х проводная, В - 2-х проводная.

Технические параметры

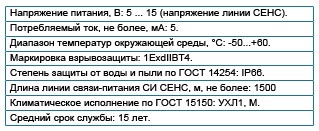

Технические характеристики ПТИ приведены в табл. 1.

Таблица 1.
Номинальные статические характеристики (НСХ) ТС, с которыми работает ПТИ, представлены в таблице 2.

Таблица 2

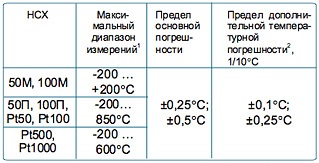

Метрологические характеристики ПТИ приведены в таблице 3.

Таблица 3
Примечания: 1) Диапазон измерения СЕНС ПТ-ТС определяется диапазоном измерения используемого ТС. 2) В таблице указана дополнительная погрешность, вызванная изменением температуры окружающей среды на 10°С от нормальных условий (20°С) в рабочем диапазоне температур.

Погрешность измерения СЕНС ПТ-ТС равна сумме погрешностей ТС и ПТИ. Результирующая погрешность СЕНС ПТ-ТС приведена в таблице 4 (ТС по ГОСТ 6651-94) и в таблице 5 (ТС по ГОСТР 8.625 - 2006).

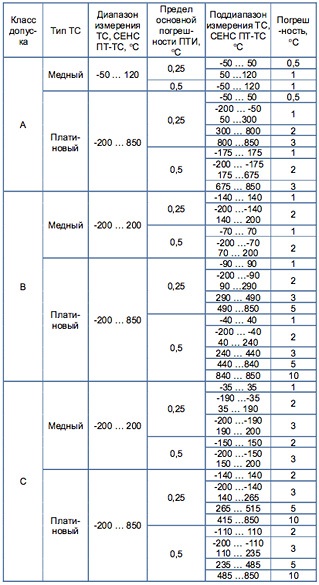

Таблица 4

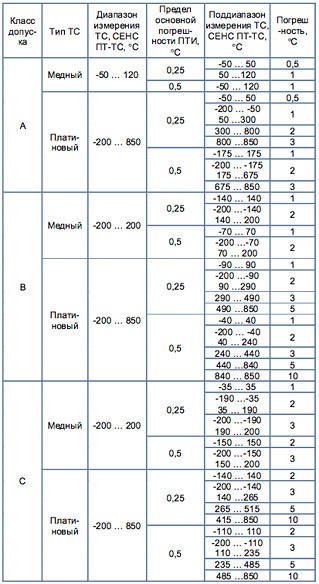

Таблица 5
