Датчик давления с дисплеем СЕНС ПД-МС
Назначение, область применения
Датчик давления (или преобразователь давления) СЕНС ПД-МС предназначен для непрерывного преобразования избыточного давления, избыточного давления-разрежения жидких и газообразных сред в электрический цифровой сигнал протокола системы измерительной “СЕНС” (СИ СЕНС) и индикации измеренных значений.
Датчик давления применяется в системах автоматического контроля, регулирования и управления технологическими процессами различных отраслей промышленности.
Измеряемая среда
Датчик может применяться для измерения давления сред, не агрессивных к стали 12Х18Н10Т, титановому сплаву ВТ9, к которым относятся:
Нефть, светлые нефтепродукты, бензин, дизельное топливо, авиационный керосин, сжиженные углеводородные газы (пропан - бутан), диметилэфир, одорант, аммиак, двуокись углерода, спирты, пищевые среды, газовый конденсат, вода, и др.
Датчик может применяться для измерения давления газообразного кислорода и кислородосодержащих газовых смесей.
Датчик не предназначен для кристаллизирующихся сред. Образование кристаллов, например льда, может привести к отказу первичного преобразователя датчика.
Устройство, принцип работы
Устройство: Датчик выполнен в цилиндрическом корпусе из стали 12Х18Н10Т с присоединительным штуцером М20х1,5, двумя кабельными вводами (рис. 1А). Имеет встроенный светодиодный четырехразрядный семисегментный дисплей красного свечения и две кнопки управления (рис. 1Б). В кабельных вводах находятся винтовые клеммные зажимы. В присоединительном штуцере находится первичный преобразователь. Датчик относятся к ремонтируемым изделиям. Ремонт, заключающийся в замене первичного преобразователя, может быть осуществлен на предприятии-изготовителе. Другие электронные компоненты датчика залиты эпоксидным компаундом – замене не подлежат.
Принцип работы: В первичном преобразователе находится измерительная мембрана с тензорезистивным элементом на основе КНС-структуры (кремний на сапфире). Ее деформация под воздействием измеряемого давления преобразуется в электрический сигнал, который поступает на электронную плату с контроллером. Контроллер передает цифровой сигнал в линию связи-питания и управляет светодиодным дисплеем.
Варианты исполнения
Варианты исполнения датчика указываются в обозначении:
«СЕНСПД-МС1)–2)–3)–4)»,где:

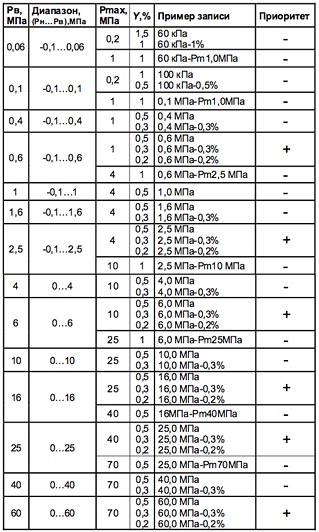

1) Номинальное значение верхнего предела измеряемого давления - пример записи приведен в табл. 2.
2) Единица измерения: кгс/см2 - без обозначения, МПа, Бар. Примеры: «СЕНС ПД-МС-25,0 - Еx» (кгс/см2), «СЕНС ПД-МС-2,5 МПа - Ex» (МПа), «СЕНС ПД-МС-25,0 бар - Еx» (Бар).
3) «Ex» - знак принадлежности к взрывозащищенному электрооборудованию. 4) “...- 02” – датчик, поставляемый для работы в кислотах.

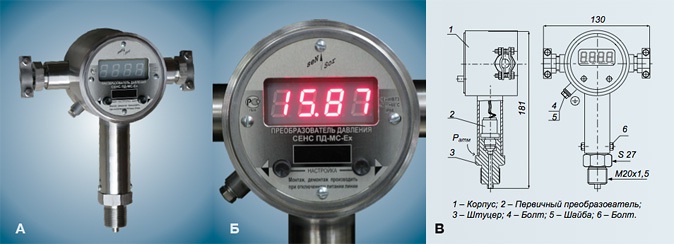

Рис. 1. А - Датчик СЕНС ПД-МС. Б – Светодиодный дисплей. В – Габаритный чертеж.
Таблица 1

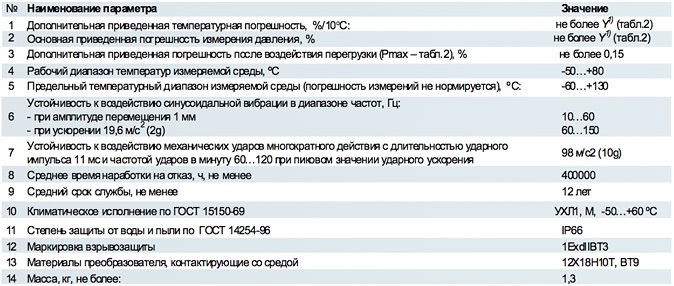

Технические параметры датчиков приведены ниже и в табл. 1, 2.
возможна настройка на нестандартный диапазон измерения;
напряжение питания, В: 4 ... 15;
имеется защита от обратной полярности питающего напряжения;
потребляемый ток, мА, не более: 45;
потребляемая мощность, Вт, не более: 0,7;
подавление помех с частотой сети;
применяется динамическое усреднение (демпфирование) выходного сигнала;
выходной сигнал цифровой (протокол СЕНС, открытый);
выходной сигнал на внешние устройства с применением адаптеров (см. раздел “Адаптеры ЛИН-...”):
- цифровой (RS-232, USB, RS-485), протокол СЕНС, OPC-сервер;
- цифровой (RS-485), протокол Modbus RTU;
многофункциональный дисплей, яркое отображение независимо от освещенности;
конфигурирование датчика кнопками дисплея или по линии СИ СЕНС;
конфигурирование других устройств СИ СЕНС кнопками дисплея;
световая сигнализация через дисплей;
прямое управление устройствами сигнализации и релейными блоками в линии СИ СЕНС;
режим “эмуляции” измеренного давления для проверки работоспособности системы (см. “Общие сведения о системе измерительной “СЕНС”);
сброс сигнализации кнопкой дисплея;
3 меню — пользовательское, меню быстрого доступа и меню настроек;
отдельные меню настроек преобразователя давления и дисплея;
вращениекорпуса: ±180°(с фиксацией через 90°);
до 8 критических уровней (реперных точек);
два кабельных ввода (соединение датчиков одним кабелем).
