Электроконтактные манометры ДМ, ЭКМ с сигнализатором МС-3-2Р
Назначение, область применения
Электроконтактные манометры (ДМ, ЭКМ), мановакууметры (ДА), вакууметры (ДВ) (далее именуемые “манометры”) в комплекте с сигнализатором МС-3-2Р предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара и газа, неагрессивных к материалам деталей, контактирующих с измеряемой средой, и дискретного управления электрическими цепями вспомогательных и регулирующих устройств (при превышении номинального, то есть порогового, значения происходит замыкание или размыкание электрической цепи). Комплект манометра с сигнализатором осуществляет:
визуальный контроль давления по стрелочной шкале манометра;
дистанционный контроль превышения задаваемых порогов давления (нижнего и верхнего) по индикаторам сигнализатора МС-3-2Р;
подачу светозвуковой сигнализации при превышении задаваемых порогов давления через пьезозвонок сигнализатора МС-3-2Р или выносную сирену ВС-3-12В;
управление исполнительными механизмами с помощью переключающих контактов сигнализатора МС-3-2Р;
непрерывный контроль целостности электрической цепи, соединяющей манометр с сигнализатором. Комплект манометра с сигнализатором может применяться для:
контроля герметичности двухстенных резервуаров хранения топлива (рис. 1) и двустенной арматуры АЗС, АГЗС;
контроля давления в технологических системах нефтяной, химической, пищевой и других отраслях промышленности.
Устройство, принцип работы
Устройство манометра: Манометры изготавливаются на базе невзрывозащищенных приборов:
- ДМ (ДА, ДВ)... - манометров со скользящими контактами (изготовитель ОАО “Манотомь”, г. Томск) - рис. 3А;
- ЭКМ ... - манометров на микропереключателях (изготовитель ООО НПО “ЮМАС”), г. Москва - рис. 3Б.
Взрывозащищенность манометров достигается их доработкой и применением совместно с сигнализатором МС-3-2Р, который выполняет функции барьера искробезопасности. Доработка манометров не касается их измерительной части, и заключается в шунтировании контактов диодами, проведении дополнительных проверок и маркировании.
Устройство сигнализатора:
Сигнализатор, МС-3-2Р (рис. 3В) выполнен в корпусе из ударопрочного полистирола со съемной лицевой панелью.
Сигнализатор имеет встроенный пьезозвонок. Вариант сигнализатора МС-3-2Р-ГС имеет выход для подключения светозвуковой сирены ВС-3-12В. Сигнализатор МС-3-2Р-DIN-DC24 (рис. 3Г) выполнен в плоском корпусе для монтажа на DIN-рейку.
Сигнализатор МС-3-2Р-ГС-ВЗ (рис. 3Д) выполнен в стальном корпусе, имеет взрывозащищенное исполнение (1ExdIIBT3, IP66, -50...+60oC).
Принцип работы:
Установка порогов давления осуществляется перемещением “сигнальных” стрелок манометра. В нормальном состоянии электрические контакты манометра замкнуты накоротко. При достижении порогового давления контакты размыкаются и ток протекает в одном направлении - через диод, шунтирующий контакты. Сигнализатор реагирует загоранием соответствующего светодиода, подачей звукового сигнала и переключением выходного реле как показано на рис. 2.
Защита от ложных срабатываний обеспечивается контроллером сигнализатора, котором осуществляет логическое преобразование импульсных сигналов манометра, возникающих от дребезга контактов при вибрации или при неустойчивом контакте (программа контроллера модернизирована в мае 2010 г.).

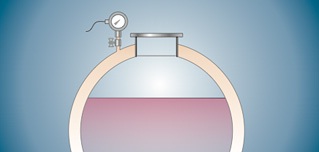

Рис. 1. Применение манометра для контроля герметичности двухстенных резервуаров.

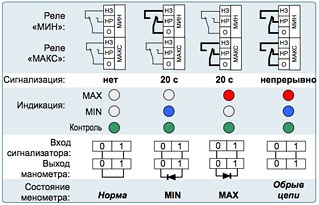

Рис. 2. Показаны четыре состояния манометра и соответствующие им состояния сигнализатора (реле, сигнализация, индикация).

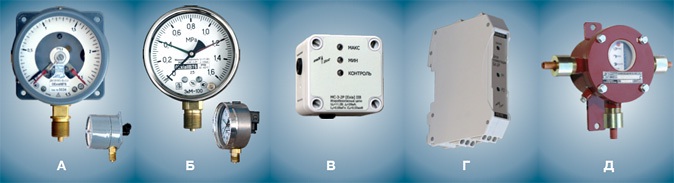

Рис. 3.

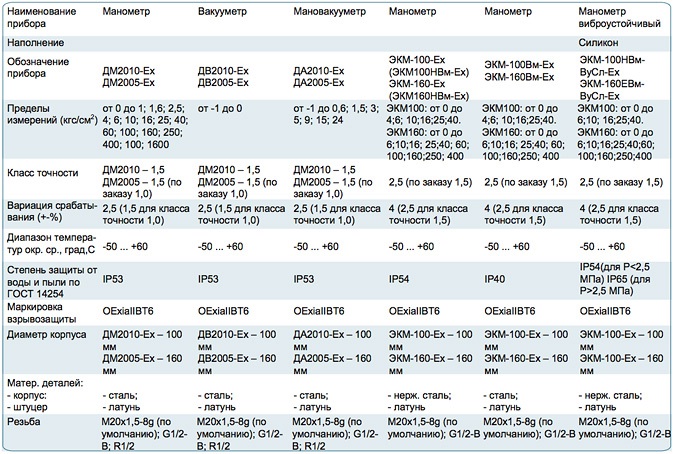

Технические параметры манометров (табл. 1)

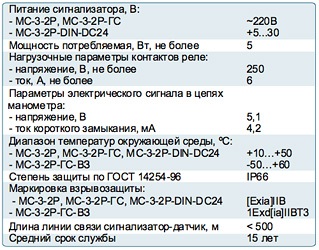

Технические параметры сигнализаторов (табл.2)
Варианты исполнения
Варианты исполнения манометров - по табл. 1.
Для контроля герметичности двухстенных резервуаров хранения светлых нефтпродуктов используется мановакууметр ДА2010/ ДА2005-Ex с диапазоном измерения (-1...0,6) (кгс/см2), позволяющий регистрировать понижение избыточного давления с 0,2 кгс/см2 до нуля.
Для контроля резервуаров хранения СУГ используется манометр ДМ2010 (ДМ2005) или ЭКМ-100 (ЭКМ-160) с диапазоном измерения от нуля до верхнего предела давления в межстенном пространстве в нормальном и аварийном режимах. В данном случае возможно как понижение давления - при разгерметизации наружной стенки резервуара, так и его повышение - при разгерметизации внутренней стенки резервуара.
