  3. Поплавки датчиков уровня, уровнемеров “ПМП”

Поплавки датчиков уровня, уровнемеров “ПМП”

ПОИСК

Поплавки датчиков уровня, уровнемеров “ПМП” Поплавки датчиков уровня, уровнемеров “ПМП”


Поплавки предназначены для комплектования датчиков уровня, уровнемеров “ПМП”.
Основные типы поплавков приведены в табл. 1.

Выбор материала поплавка (рис. 2А, 2Б, 2В, 2Г, 3А) определяется характеристиками измеряемой среды: плотностью, давлением, температурой, химической активностью.

Уровнемеры ПМП-128, ПМП-201 могут комплектоваться поплавком уровня раздела сред (рис. 3Б). Уров- немер ПМП-201 может комплектоваться поплавком плотномера (рис. 3В). Уровнемеры ПМП-128, ПМП-138 комплектуются поплавками, отмеченными в примечании к таблице 1.

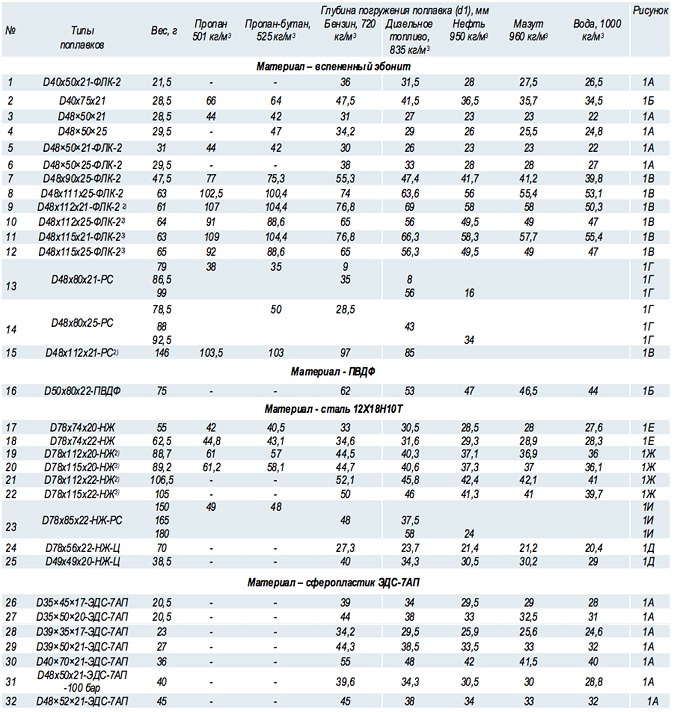

Таблица 1

Примечания:
1) Приведенные в таблице значения являются справочными и могут корректироваться в зависимости от изменения параметров выпускаемых поплавков.
2) Применяются только с преобразователем ПМП-128.
3) Применяются только с преобразователем ПМП-138.

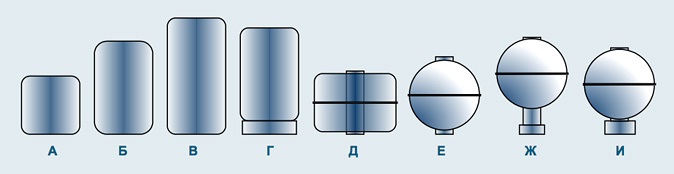

Рис. 1. Формы поплавков.

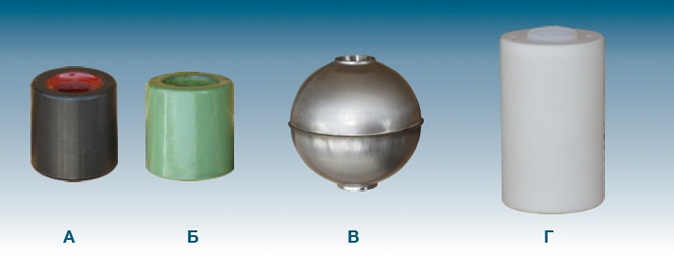

Рис. 2.
А - Поплавками из вспененного эбонита (рис. 2А) комплектуются ПМП по умолчанию в заказе. Применяются для светлых нефтепродуктов, пропана-бутана, воды и других сред.
Ограничения к применению: - температура среды не выше 100 °С; - материал не стоек к аммиаку, кислотам, щелочам. Рассчитаны на давление до 2,5 МПа. По заказу изготавливаются на давление до 4/5,5/6,3/7МПа.
Для уменьшения адгезионных свойств поверхности поплавка (налипания вязких сред, примерзания к направляющей), как вариант исполнения, могут покрываться фторэпоксидной компози- цией ФЛК-2 (рис. 2Б). Поплавки покры- тые ФЛК-2 могут применяться в пищевых средах.

В - Поплавки из коррозионностойкой стали 12Х18Н10Т применяются для агрессивных, пищевых и других сред. Давление измеряемой среды не должно превышать 1,6 МПа. Обозначаются “... - НЖ”

Г - Поплавок из PVDF характеризуется высокой химической стойкостью в различных средах (кислотах, щелочах и др.). Применяется в средах с давлением до 0,4 МПа. Обозначается “... - PVDF”.

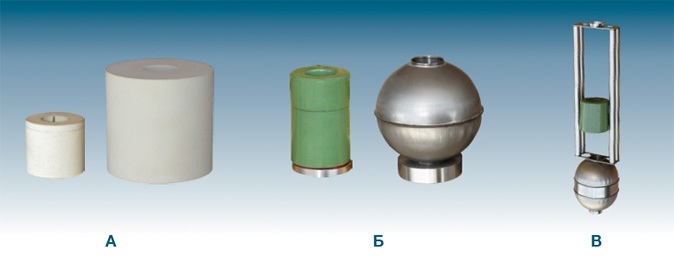

Рис. 3.
А - Поплавки из сферопластика ЭДС-7АП обозначается “...-ЭДС-7АП”. По заказу изготавливаются на давление до 10 МПа.
Б - Поплавки для измерения уровня раздела сред изготавливаются путем закрепления дополнительного груза к поплавкам из вспененного эбонита или стали 12Х18Н10Т. Обозначаются “...-РС”.
В - “Поплавок плотнометра” - состоит из двух поплавков: один (D48x50х21- ФЛК-2) находится на поверхности жид- кости, второй (12Х18Н10Т) погружен в жидкость, глубина его погружения пропорциональна плотности жидкости.


Рис. 4.
А - габаритные размеры поплавков, которые указываются в его обозначении, например: “D48х50х21”, где: “D48” - наружный диаметр “D”; “50” - высота “Н”; “21” - внутренний диаметр “d”.
Б - показана глубина погружения поплавка d1 (см. табл. 1).
