Кабельные вводы предназначены для выполнения следующих функций:

обеспечивают взрывозащищенность изделия в соответствии с маркировкой взрывозащиты (предотвращают выход раскаленных газов и частиц, образующихся при взрыве внутри оболочки);
обеспечивают закрепление кабеля с целью предотвращения растягивающих усилий и скручиваний, действующих в местах присоединения его жил к клеммным зажимам, и выдергивания кабеля из изделия;
обеспечивают закрепление защитной оболочки кабеля (брони, металлорукава, трубы);
герметизируют внутренний объем изделия, защищая электронные платы и другие части от воздействия влаги и пыли.

Устройство

В корпус кабельного ввода, вваренного в оболочку изделия, установлены: уплотнительная резиновая втулка 1, антифрикционная шайба 2 и нажимная резьбовая втулка 3 (рис. 1А). В комплект входит резиновая заглушка 4, предназначенная для герметизации кабельного ввода при хранении и транспортировании изделия, и для герметизации неиспользуемого кабельного ввода при эксплуатации изделия. Резиновая втулка (рис. 1Б) имеет прорези, благодаря которым можно удалить внутренние кольца для получения требуемого внутреннего диаметра втулки, соответствующего диаметру присоединяемого кабеля согласно табл. 1.
Защитная оболочка кабелей крепится к кабельным вводам посредством специальных устройств:

1) Устройство крепления металлорукава “УКМ-10” или “УКМ-12” для кабельного ввода “D12” (рис. 2). Устройства предназначены для крепления металлорукава, внутренним диаметром 10 мм (УКМ-10) и 12 мм (УКМ-12). Состоят из резьбовой втулки 1 (сталь) и втулки 2 (латунь). Крепление осуществляется наворачиванием металлорукава на втулку 2, на конце которой предварительно выполняется выступ (~ 1,5 мм) при помощи плоскогубцев. Пример обозначения: «Наименование изделия -...-УКМ-10» (или «... -УКМ-12)»;

2) Устройство крепления бронированного кабеля “УКБК-15” (рис. 3) для кабельного ввода “D12”. Устройство состоит из резьбовой конусной втулки 1 (которая устанавливается взамен втулки 3 по рис. 1А), конусной втулки 2 и резьбовой втулки 3. Фиксация брони кабеля осуществляется между втулками 1 и 2 при наворачивании втулки 3 по резьбе М24 на корпус кабельного ввода. Диаметр по броне - до 15 мм. Пример обозначения: «Наименование изделия -...- УКБК-15».

3) Кабельные вводы “D18”, “D26” (и кабельные вводы “D12” некоторых изделий) оснащаются нажимными резьбовыми втулками (поз. 3 на рис. 1А), на которых закреплены хомуты, предназначенные для крепления брони и металлорукава (рис.4).

4) Устройство крепления трубы “УКТ-...” для кабельного ввода “D12”(рис. 5). Представляет собой стальную втулку, на одной стороне которой нарезана внутрення резьба М24 - для присоединения к корпусу кабельного ввода, на другой - наружная или внутренняя резьба, по которой присоединяется узел крепления трубы. Тип резьбы (метрическая / дюймовая, внутренняя / наружняя) и ее значение выполняется по заказу (пример обозначения - см. рис. 5).

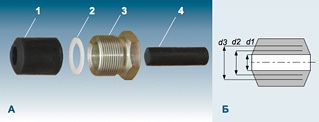

Рис. 1. А - детали кабельного ввода: 1 - уплотнительная резиновая втулка, 2 - антифрикционная шайба, 3 - нажимная резьбовая втулка,4-резиноваязаглушка. Б - уплотнительная резиновая втулка.

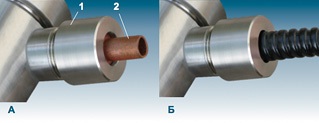

Рис. 2. Устройство крепления металло-рукава УКМ-10 (-12) для кабельного ввода “D12”: А - устройство установлено на кабельный ввод в состоянии поставки (1 - резьбовая втулка, 2 - втулка); Б - в сборес металлорукавом.

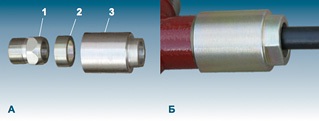

Рис. 3. Устройство крепления бронированного кабеля УКБК-15 для кабельного ввода “D12”: А - детали устройства (1 - резьбовая конусная втулка, 2 - конусная втулка, 3 - резьбовая втулка); Б - вид в сборе с кабелем.

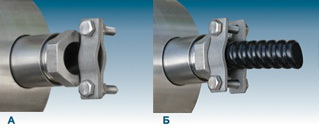

Рис. 4. Кабельные вводы “D18”, “D26” (и “D12” некоторых изделий) оснащены хомутами, предназначенными для крепления металлорукава или брони кабеля: А - внешний вид в состоянии поставки, Б - с закрепленным металлорукавом.

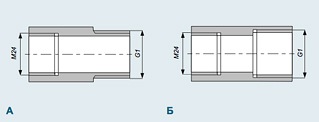

Рис. 5. Устройство крепления трубы для кабельного ввода “D12”: “УКТ-М24-G1П” (рис. А), “УКТ-М24-G1М” (рис. Б).

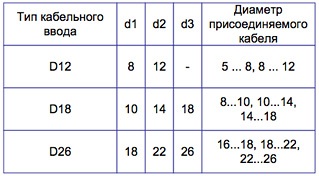

Таблица 1
