  3. Типы крепления приборов в пластмассовых корпусах

Типы крепления приборов в пластмассовых корпусах

ПОИСК

Типы крепления приборов в пластмассовых корпусах Типы крепления приборов в пластмассовых корпусах


Приборы, выполненные в герметизированных пластмассовых корпусах, имеют четыре типоразмера (табл. 1 по рис. 1, 2). Общие характеристики применяемых в приборах корпусов:

1) Материал корпусов: ударопрочный полистирол;
2) Цвет корпуса: нейтрально-серый;
3) Корпуса имеют эластичные уплотнения, обеспечивающие степень защиты IP66 в диапазоне рабочих температур от -10 до +70 град. С (при условиях:

а) использования кабеля круглого сечения и уплотнения его в резиновой втулке корпуса;
б) при отсутствии конструктивных отверстий в корпусе - например для пьезозвонка или кнопки);

4) Корпуса могут пломбироваться при вводе приборов в эксплуатацию. Для этого имеются сквозные отверстия в крышке корпуса и крепежных винтах;
5) Корпуса могут крепиться к стене, щиту, как показано на рис. 2Б;
6) Корпуса могут крепиться к несущему профилю (DIN-рейке) TS35/7,5 или TS35/15. Для этого корпуса, при изготовлении приборов, могут оснащаются специальным монтажным зажимом (рис. 2В). В заказе следует указать” Тип прибора - DIN-рейка”.
7) Приборы могут крепиться врезкой в щит. Для этого, корпуса, при изготовлении приборов, оснащаются специальной рамкой, габаритные размеры которой на 50 мм больше размеров корпуса (рис. 2Г). В заказе следует указать” Тип прибора - рамка крепления к щиту”.

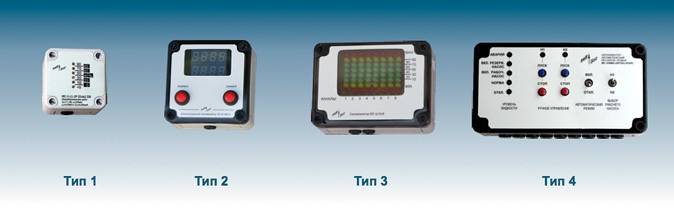

Рис. 1. Основные типы герметизированных пластмассовых корпусов приборов.

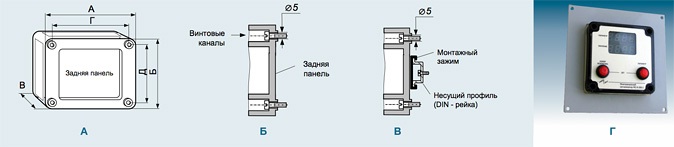

Рис. 2.
А - Габаритные и установочные размеры корпусов.
Б - Крепление прибора к стене, щиту.
В - Вариант исполнения прибора с монтажным зажимом для крепления на DIN-рейке.
Г - Вариант исполнения прибора с рамкой крепления к щиту.

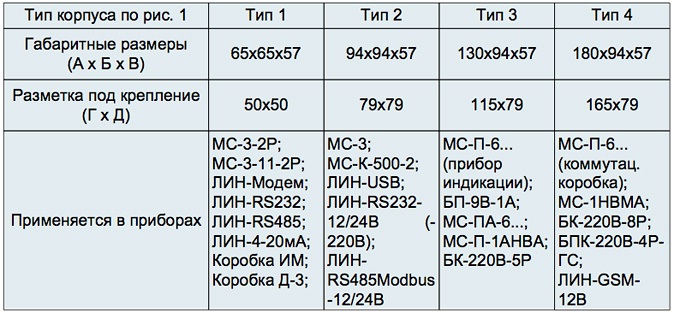

Таблица 1
