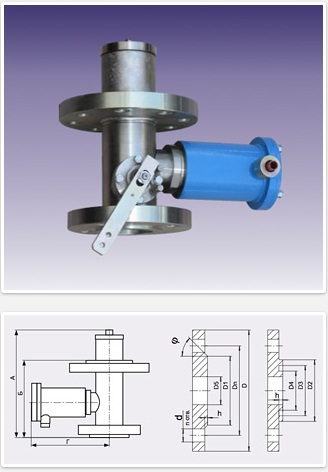

Клапаны донные скоростные прямоходные с электромагнитной защелкой СЕНС ДС-П-А
Назначение, область применения
Предназначены для оснащения автоцистерн и стационарных резервуаров хранения сжиженных углеводородных газов в целях автоматической защиты от аварийного расхода газа по сливо-наливным коммуникациям при разрыве сливного рукава или трубопроводной арматуры.
Устройство, принцип работы
Клапан имеет два затвора: основной и вспомогательный, управляющий основным. Функцию удержания вспомогательного затвора в открытом состоянии выполняет электромагнитная защелка. Открытие клапана производится вручную - рычагом. Если на клапан подано напряжение, то вспомогательный затвор фиксируется в открытом состоянии, а рычаг под действием пружины возвращается в исходное положение. Дистанционное закрытие клапана осуществляется отключением его питания. Аварийное закрытие клапана произойдет при резком перепаде давления между входом и выходом клапана. Утечка газа, в этом случае, будет происходить в небольшом количестве через вспомогательный затвор малого сечения, и полностью устраняется при его закрытии после отключения питания клапана. Клапан оснащен термопредохранителем, отключающим питание клапана при тепловом воздействии. Клапан имеет специальную проточку на корпусе, в которой при ударе (опрокидывании автоцистерны) отламывается наружная часть с механизмом открывания, но клапан при этом остается закрытым.

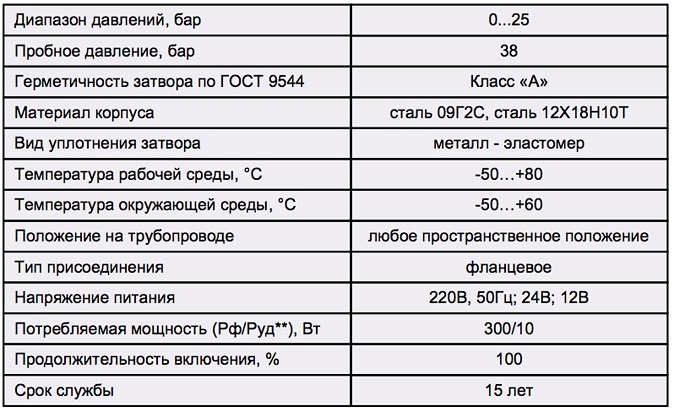

Технические параметры
Габаритные и присоединительные размеры
