Отводы горячегнутые отводы,изготовленные спомощью индукционного нагрева

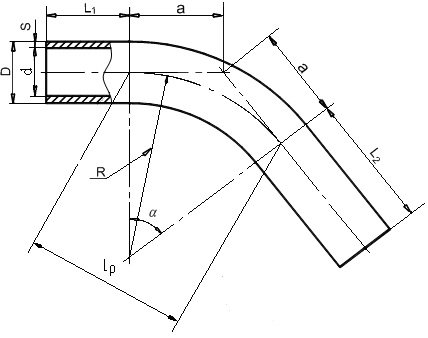

D – наружный диаметр торцов отвода, мм;
d – внутренний диаметр, мм
S – толщина стенки на торцах отвода, мм;
R – радиус изгиба (радиус кривизны осевой линии), мм;
α – угол изгиба, градус;
а - строительная длина изогнутого участка, мм;
lp – длина изогнутого участка, мм;
L1 и L2 – длины прямых участков отвода, мм.

Таблица 1 – Размеры отводов гнутых методом индукционного нагрева, мм

Условный диаметр Ду, мм	Наружный диаметр D, мм	Радиус по
Условный диаметр Ду, мм	Наружный диаметр D, мм	1,5Ду	2Ду	2,5Ду	3Ду	3,5Ду	4Ду	5Ду	6Ду	7Ду	8,5Ду	10Ду
65	76	-	-	-	-	-	-	325	390	455	553	650
80	89	-	-	-	-	-	320	400	480	560	650	800
100	108	-	-	-	300	350	400	500	600	700	850	1000
100	114	-	-	-	300	350	400	500	600	700	850	1000
150	159	-	-	375	450	525	600	750	900	1050	1275	1500
150	168	-	-	375	450	525	600	750	900	1050	1275	1500
200	219	300	400	500	600	700	800	1000	1200	1400	1700	2000
250	273	375	500	625	750	900	1000	1250	1500	1800	2100	2500
300	325	450	600	750	900	1050	1200	1500	1800	2100	2500	-

Давление Ру до 10 МПа (100 кгс/см2), Температура: от -30 до +300 °С, Толщина стенки от 5 мм до 25 мм, Материал: Трубы (бесшовные, сварные) из стали марки Ст10÷20, 09Г2С, 17Г1С, 15Х5М, 10Х17Н32Т, 12Х18Н10Т. Технические требования по ГОСТ 36-41-81 ÷ ОСТ 36-42-81, ОСТ 36-49-81. Отводы следует изготовлять с углами изгиба от 1° до 180° с градацией через 1 С.
