ГОСТ 13960-74 Проходники фланцевые для соединений трубопроводов по наружному конусу. Конструкция и размеры

ПОИСК

ГОСТ 13960-74 Проходники фланцевые для соединений трубопроводов по наружному конусу. Конструкция и размеры ГОСТ 13960-74 Проходники фланцевые для соединений трубопроводов по наружному конусу. Конструкция и размеры

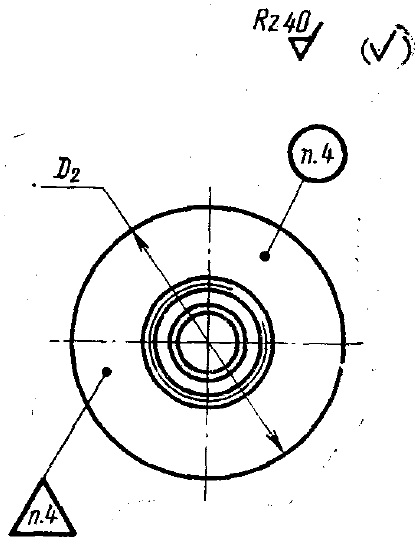

1.  Конструкция  и размеры  фланцевых проходников должны, соответствовать указанным на чертеже и в таблице.


Таблица 1

Наружный диаметр труб Dt

Применяе­мость

d

D

DL





и

L

ь

Масса 100 шт., кг

Пред.

ОТКЛ;

±0,3

Алюминиевый сплав

Сталь

Бронза

6



3.7

М12Х1

10,5

32

13

15

36

2

1,11

3,10

2,94

8



5,5

М14Х1

12,5

34

1,43

3,99

3,73

10



7,5

М16х1

14,5

40

Д4

16

38

1,89

5,27

5,07

12



9.5

М20Х1.5

17,8

44

17'

20

47

3,00

8,37

8,03

14



11,5

М22Х1.5'

19,8

46

3,48

9,72

9,31

16



13,5

М24Х1.5

21,8

48

18

21

49

4,00

11,15

10,70

18



15,5

М27Х1.5

24,8

51

5,00

13,95

13,38

20



17,0

МЗО-Х1.5

27,8

54

19

22

51

6,38

17,82

17,05

22



19,0

МЗЗХ2   :_

30,0

60

22

26

61

3

9,00

25,10

—

25



22,0

11,93

32,89

2в



25,0

М39Х2

36,0

67

23

27.

63

11,63

32,42

30



27,0

11,26

31,36

32



28,0

М42х2

39,0

70

13,08

, 36,45

34



30,0

М45Х2

42,0

73

24

28

65

15,51

43,30

36



32,0

М48х2

45,0

76

25

29

67

16,60

46,25

38



34,0

17,20

47,80

П р я ад е р условного обозначения фланцевого проходимка к трубопроводу DH = 14 мм из алюминиевого сплава:

Проходчик фланцевый 14—31А ГОСТ 13960—74 Тоже, из стали марки 45:
Проходчик фланцевый 14—22А ГОСТ 13960—74 То же, из стали марки 12Х18Н9Т:
Проходник фланцевый 14—13А ГОСТ 13960—74 То же, «з стали марки 13Х11Н2В2МФ:
Проходник фланцевый 14—НА ГОСТ 13960—74 То же, из бронзы:
Проходник фланцевый 14—41А^ ГОСТ 13960—74

То же, для изделий общего применения:

Проходник фланцевый 14—31 ГОСТ 13960—74 Проходник фланцевый 14—22 ГОСТ 13960—74
Проходник фланцевый 14—13 ГОСТ 13960—74
Проходник фланцевый 14—11 ГОСТ 13960—74
Проходник фланцевый 14—41 ГОСТ 13960—74

2.  По соглашению сторон допускается изготовление проходни-ков с отверстиями во фланце. Количество, размеры и расположение  отверстий устанавливаются конструктором  и оговариваются в заказе.
3.  Резьбовая   часть   прохрдников   —   по   ГОСТ   13955—74.
4.  Маркировать и клеймить— по ГОСТ 13977—74.
5.  Технические условия —по ГОСТ 13977—74.
