ГОСТ 17376-2001 Тройники. Конструкция

ГОСТ 17376-2001 Тройники. Конструкция

1 Область применения
Настоящий стандарт распространяется на бесшовные приварные равнопроходные и переходные тройники из углеродистой и низколегированной стали.
Область применения тройников — в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования — рекомендуемыми.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380—2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3 Определения, обозначения и сокращения

Термины, их определения, обозначения и сокращения — по ГОСТ 17380.

4 Конструкция и размеры

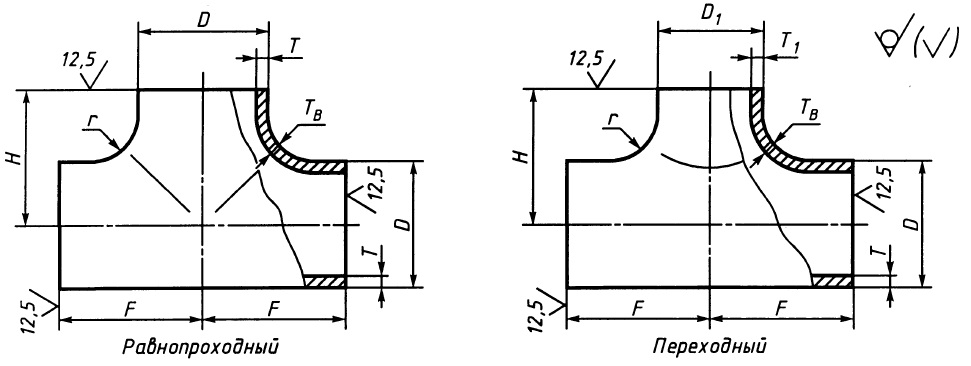

4.1 Конструкция и размеры тройников должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

Таблица1

DN	D	Т	А		F	Н	Масса, кг
15	21,3	2,0 3,2 4,0	21,3	2,0 3,2 4,0	25	25	0,19 0,30 0,38
20	26,9	2,0 3,2 4,0	21,3	2,0 3,2 4,0	29	29	0,26 0,42 0,52
20	26,9	2,0 3,2 4,0	26,9	2,0 3,2 4,0	29	29	0,23 0,37 0,46
25	33,7	2,3 3,2 4,5	21,3	2,0 3,2 4,0	38	38	0,25 0,35 0,40 0,25 0,35 0,40 0,40 0,64 0,80
		2,3 3,2 4,5	26,9	2,0 3,2 4,0
		2,3 3,2 4,5	33,7	2,3 3,2 4,5
32	42,4	2,6 3,6 5,0	21,3	2,0 3,2 4,0	48	48	0,79 1,10 1,50
		2,6 3,6 5,0	26,9	2,0 3,2 4,0			0,79 1,10 1,50
		2,6 3,6 5,0	33,7	2,3 3,2 4,0			0,79 1,10 1,50
		2,6 3,6 5,0	42,4	2,6 3,6 5,0			0,79 1,10 1,50
40	48,3	2,6 3,6 5,0	26,9	2,0 3,2 4,0	57	57	1,00 1,40 2,00
		2,6 3,6 5,0	33,7	2,3 3,2 4,5			1,00 1,40 2,00
		2,6 3,6 5,0	42,4	2,6 3,6 5,0			1,00 1,40 2,00
		2,6 3,6 5,0	48,3	2,6 3,6 5,0			1,00 1,40 2,00

Таблица 2

DN	D	Т	А		F	Н	г, не менее	Масса, кг
		2,5						0,3
40	45	4,0	—	—	40	40		0,4
		5,0						0,4
		3,0		2,5				0,4
		4,0	45	3,0				0,6
		5,0		4,0				0,7
50	57				50	45
50	57				50	45
		3,0						0,4
		4,0	—	—				0,6
		5,0						0,7
		3,5		2,5				0,8
		6,0	45	4,0				1,4
		7,0		5,0				1,6
							5
							5
		3,5		3,0				0,8
65	76	6,0	57	5,0	65	60		1,4
		7,0		5,5				1,6
		3,5						0,8
		6,0	—	—				1,4
		7,0						1,6
		3,5		3,0				1,5
80	89	6,0	57	4,0	80	70		2,0
		8,0		5,5				2,7

4.2 По согласованию между потребителем (заказчиком) и изготовителем допускается изготавливать тройники других размеров.
4.3 Допускается изготовление тройников с увеличенной толщиной стенки Тв в зоне сопряжения магистрали и ответвления и других неторцевых сечений.

5 Технические условия

Технические условия — по ГОСТ 17380.

УДК 621.643.4:006.354
МКС 23.040.40
Г18
ОКП 14 6800

Ключевые слова: трубопроводы, детали трубопроводов, трубопроводные тройники, конструкция, размеры
