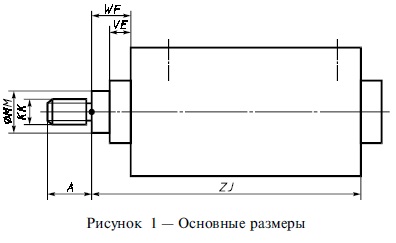

Диаметр цилиндра | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 |
ММ | 32-36 | 40-45 | 50-56 | 63-70 | 80-90 | 100-110 | 125-140 | 160-180 | 200-220 | 250-280 | 320-360 |
ZJ | 240 | 270 | 300 | 335 | 390 | 460 | 540 | 640 | 750 | 755 | 900 |
кк | М27х2 | М33х2 | М42х2 | М48х2 | М64хЗ | М80хЗ | М100хЗ | М125 х 4 | М160 х 4 | М200х4 | М250 х 6 |
А | 36 | 45 | 56 | 63 | 85 | 95 | 112 | 125 | 160 | 200 | 250 |
VE | 29 | 32 | 36 | 41 | 45 | 50 | 61 | 71 | 88 | ПО | 135 |
WF | 47 | 53 | 60 | 68 | 76 | 85 | 101 | 113 | 136 | 163 | 195 |
Примечание — Диаметры штоков и размеры резьб концов штоков, не приведенные в таблице 1, следует выбирать по ГОСТ 6540 и ГОСТ 25020. |

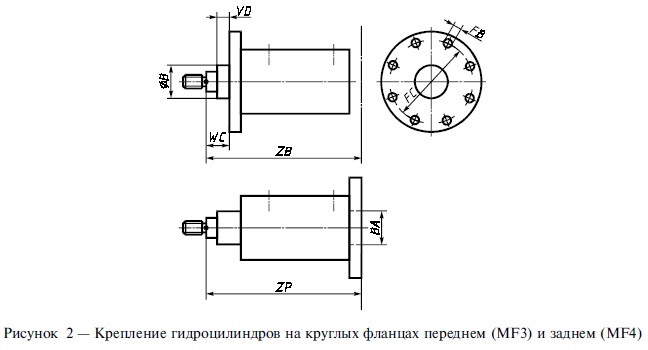

Диаметр цилиндра | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 |
FB | 8x013,5 | 8x013,5 | 8x017,5 | 8x022 | 8x022 | 8x026 | 8x033 | 8x039 | 8x045 | 12x045 | 12x052 |
FC | 132 | 150 | 180 | 212 | 250 | 315 | 385 | 475 | 600 | 720 | 840 |
VD, не менее | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 8 | 8 | 10 | 10 |
WC | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 | 70 |
ZP | 265 | 298 | 332 | 371 | 430 | 505 | 596 | 703 | 830 | 855 | 1025 |
ZB, не более | 244 | 274 | 305 | 340 | 396 | 467 | 550 | 652 | 764 | 775 | 932 |
В, ВА | 63 | 75 | 90 | ПО | 132 | 160 | 200 | 250 | 320 | 400 | 500 |

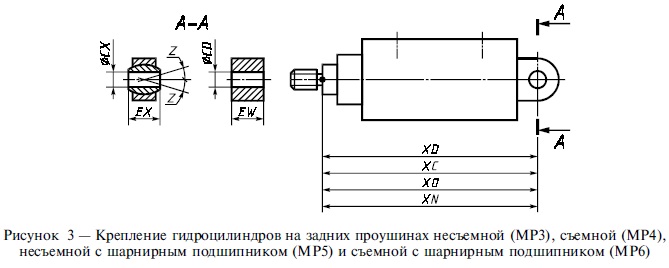

Диаметр цилиндра | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 |
CD1) или СХ2) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 |
EW1) или ЕХ2) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 |
L1) или LT2), не менее | 40 | 50 | 63 | 71 | 90 | 112 | 160 | 200 | 250 | 320 | 375 |
MR1) или MS2), не более | 40 | 50 | 63 | 71 | 90 | 112 | 160 | 200 | 250 | 320 | 375 |
ХС, XD, ХО или XN3) | 305 | 348 | 395 | 442 | 520 | 617 | 756 | 903 | 1080 | 1075 | 1275 |
Угол качания Z | 4° | ||||||||||
) Размеры CD, EW, L и MR относятся к креплениям типов МРЗ и МР4. ) Размеры СХ, EX, LT и MS относятся к креплениям типов МР5 и МР6. ) Размеры ХС, XD, ХО и XN относятся к креплениям типов МРЗ, МР4, МР5 и МР6 соответственно. |
