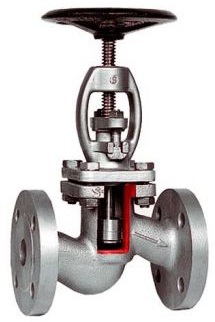

Клапан литой (запорная и регулирующая арматура) C09, C09.2 Ру 10-40
Запорная арматура и запорная с регулирующим золотником с вращающимся выдвижным шпинделем. Классическая бугельная конструкция прямая C09 или с наклонным шпинделем C09.2.
Соответствует требованиям PED 97/23/EC, ČSN EN 13 709.
- ДЛИННЫЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТИ – ОБЕСПЕЧЕН НАПЛАВКОЙ ИЗ ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА ДЛЯ ВЫСОКИХ ТЕМПЕРАТУР.
- ПОНИЖЕНИЕ ГИДРАВЛИЧЕСКИХ ПОТЕР – ИСПОЛНЕНИЕ С НАКЛОННЫМ ШПИНДЕЛЕМ
- ПРОСТОЙ РЕМОНТ СЕДЛА – БЛАГОДАРЯ УДОБНОМУ ДОСТУПУ
- НЕРЖАВЕЮЩИЕ МАТЕРИАЛЫ – ИСПОЛЬЗОВАНИЕ ДЛЯ АГРЕССИВНЫХ ВЕЩЕСТВ
- БЕЗАСБЕСТОВЫЙ САЛЬНИК И УПЛОТНЕНИЕ КРЫШКИ
Изменение правил допускается.
1) Применение при температурах от -196°C до +250°C – на спрос

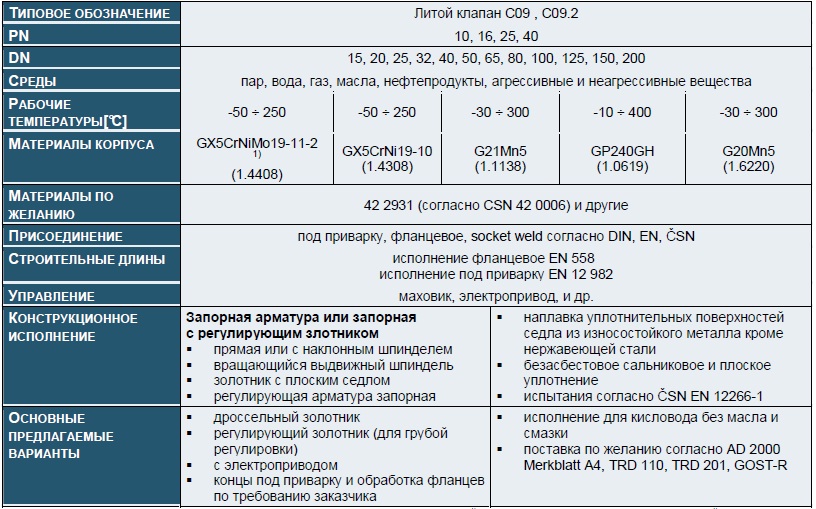

ОСНОВНЫЕ ПАРАМЕТРЫ
Изменение правил допускается. Актуальную информацию возьмите, пожалуйста, у наших торговых представителей.
1) Применение при температурах от -196°C до +250°C – на спрос

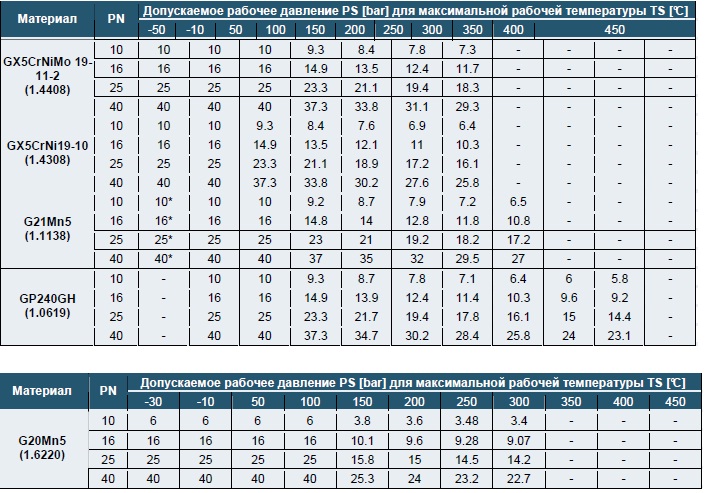

РАБОЧИЕ ПАРАМЕТРЫ

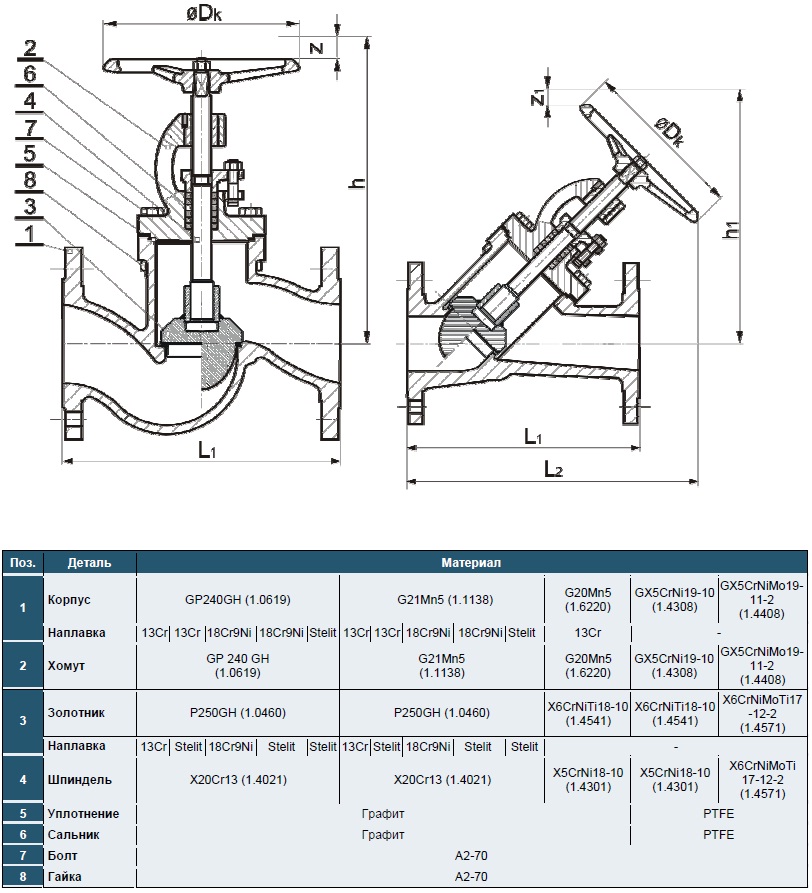

ПРИМЕНЕННЫЕ МАТЕРИАЛЫ
РАЗМЕРЫ АРМАТУРЫ

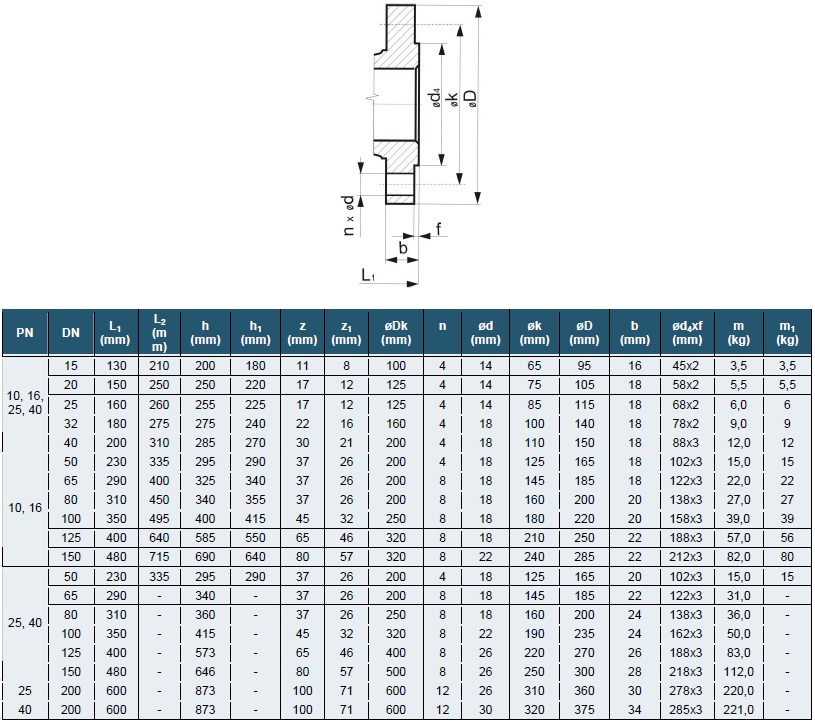

Фланцевое исполнение
Строительная длина: ČSN EN 558
Фланцы: ČSN EN 1092-1
Уплотнительная рейка: ČSN EN 1092-1 – Тип B1, (раньше DIN 2526/1975 – Form C)
Варианты по желанию: ČSN 13 1160, DIN 2501, и другие
Отделки фланцев по желанию: гребень или паз ČSN EN 1092-1 – Тип C или D (раньше DIN 2512/1975),
выкружка или выступ ČSN EN 1092-1 – Тип E или F (раньше DIN
2513/1966 – Form V13 или Form R13), и др.

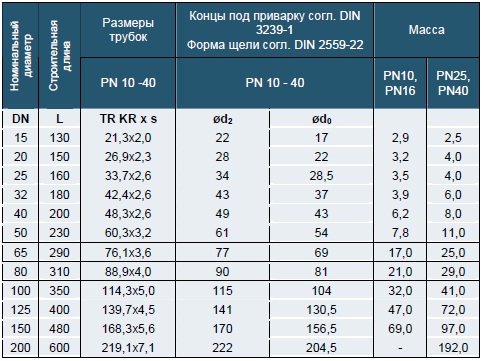

Исполнение под приварку
Строительная длина: ČSN EN 12982 – ряд 1
Размеры концов под приварку: DIN 3239 – Часть 1
Форма концов под приварку: DIN 2559–Лист 1 - форма 22
Варианты по желанию: ČSN 13 1075, ČSN EN 12 627, и другие
KОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ – ДЕТАЛИ

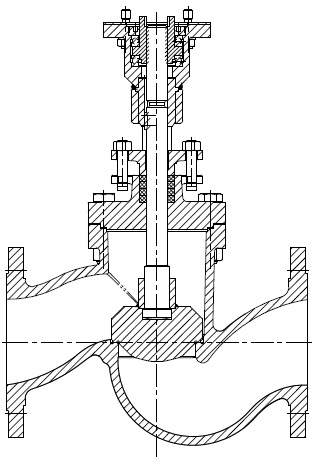

Исполнение под электропривод – форма C согл. DIN 3338

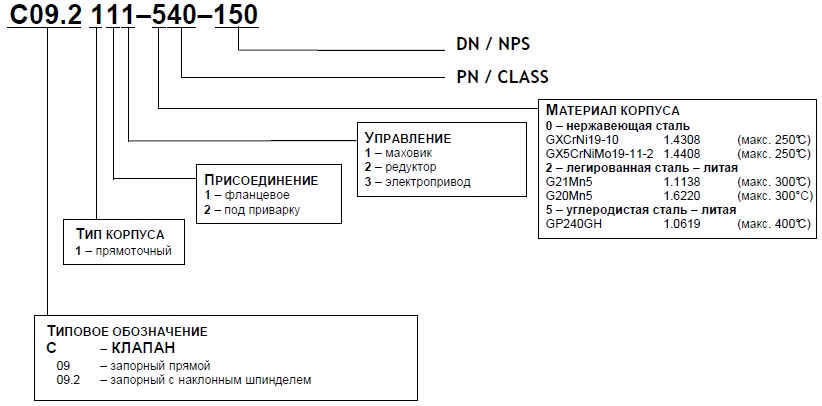

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ
MОНТАЖ И РАБОТА АРМАТУРЫ
Арматуру можно установить в любой позиции. Среда должна протекать в соответствии с направлением обозначеным на корпусе.
При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам клапана
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде. Поэтому
необходимо соблюдать трубопровод и среду чистыми, например при помощи фильтров
- применение среды должно быть в соответствии с коррозийной стойкостью материалов арматуры
- арматуру нельзя в течение работы механически повредить
Срок службы арматуры значительно продолжается регулярным техническим обслуживанием и мелким ремонтом, выполняемым
обученным персоналом.
