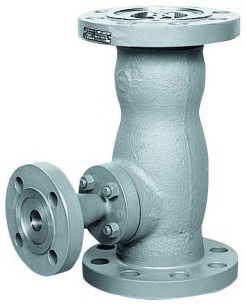

Клапан обратный для вертикального трубопровода Z40 Py 16–100

Клапан обратный для вертикального трубопровода Z40 Py 16–100

Обратный клапан Z40 с самодействующим перепуском во фланцевом исполнении.
Соответствует требованиям PED 97/23/EC, ČSN EN 13 709.

- ДОЛГИЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ - ОБЕСПЕЧЕН ТВЕРДЫМ МАТЕРИАЛОМ НАПЛАВКИ ИЛИ СТЕЛЛИТОМ
- ПРОСТОЙ РЕМОНТ – УДОБНЫЙ ДОСТУПУ И КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ
- ЗАТВОРА ПОЗВОЛЯЕТ ПО ЛЮБОМУ ПОПРАВЛЯТЬ СЕДЛО
- ВАРИАБЕЛЬНОСТЬ – ВАРИАНТЫ КОНСТРУКЦИИ И МАТЕРИАЛА ПО ЖЕЛАНИЮ ЗАКАЗЧИКА, ДИФФЕРЕНЦИАЛЬНОЕ СТАНДАРТНОЕ ИСПОЛНЕНИЕ (РАЗМЕРЫ),
НЕРЖАВЕЮЩИЙ МАТЕРИАЛ ДЛЯ АГРЕССИВНЫХ СРЕД.

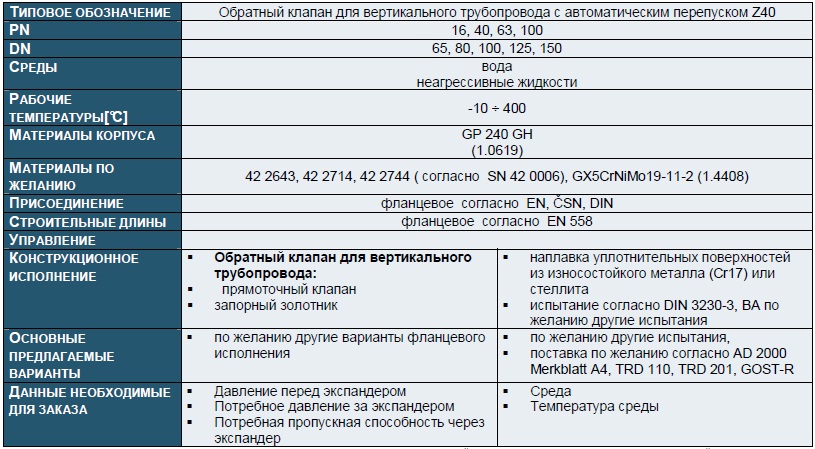

ОСНОВНЫЕ ПАРАМЕТРЫ

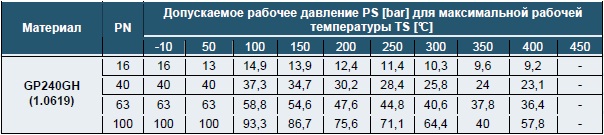

РАБОЧИЕ ПАРАМЕТРЫ

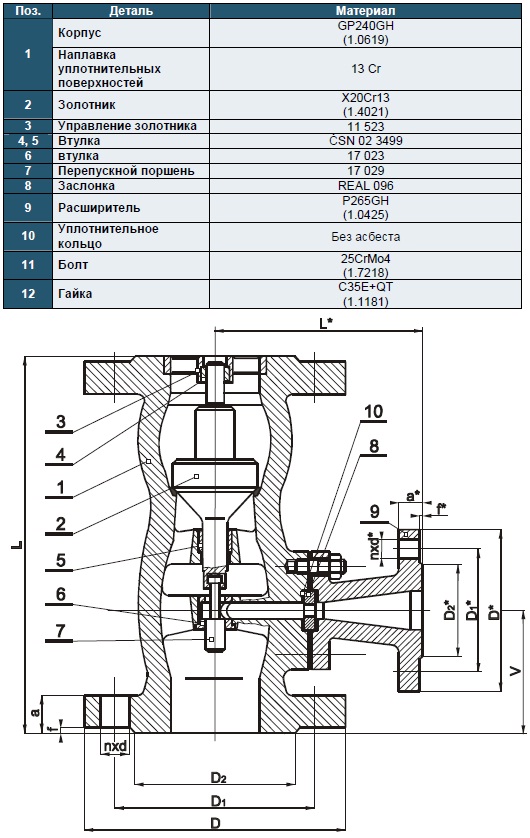

ПРИМЕНЕННЫЕ МАТЕРИАЛЫ

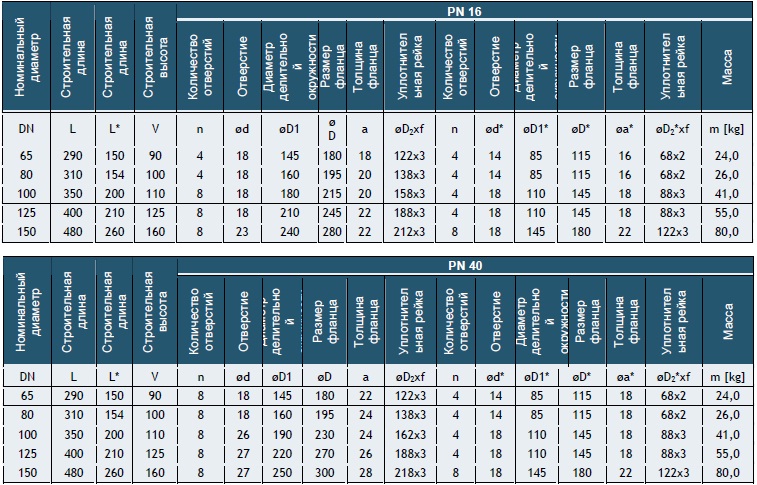

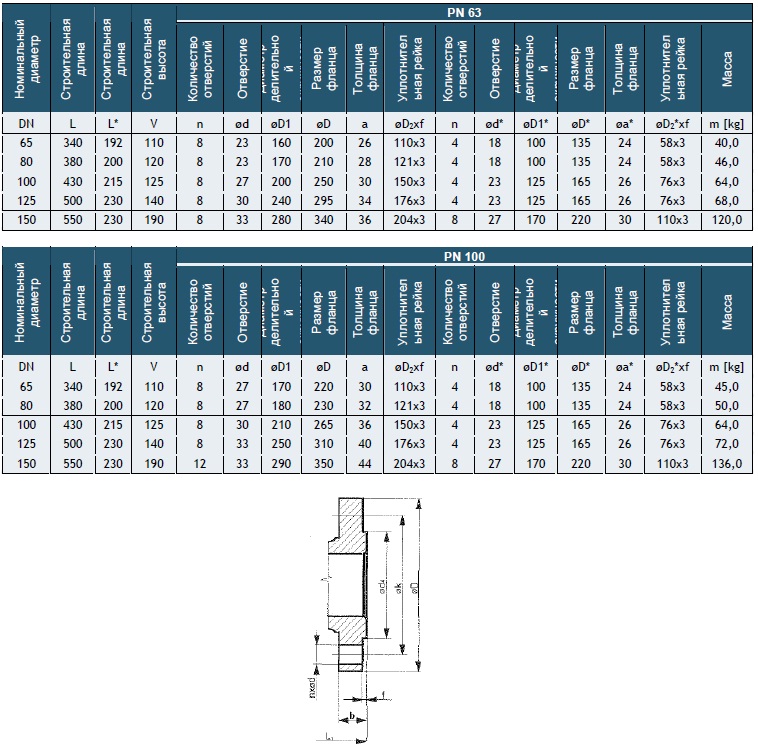

РАЗМЕРЫ АРМАТУРЫ

Фланцевое исполнение
Строительная длина: ČSN EN 558, ряд 1 (PN16-40), EN 558, ряд 2 (PN63-100)
Фланцы: ČSN EN 1092-1, (DIN 2501/1972)
Уплотнительная рейка: ČSN EN 1092-1 – Тип B1 (раньше DIN 2526 - Form E)
Варианты по желанию: ČSN 13 1160, и другие
Отделки фланцев по желанию: EN 1092-1 – Тип В1 (раньше DIN 2526 – тип Е), гребень или паз ČSN EN 1092-1 – Тип C или Тип D (раньше DIN 2512/1975 – Form F или Form N), выкружка или выступ ČSN EN 1092-1 – Тип E (раньше DIN 2513/1966 – Form V13).

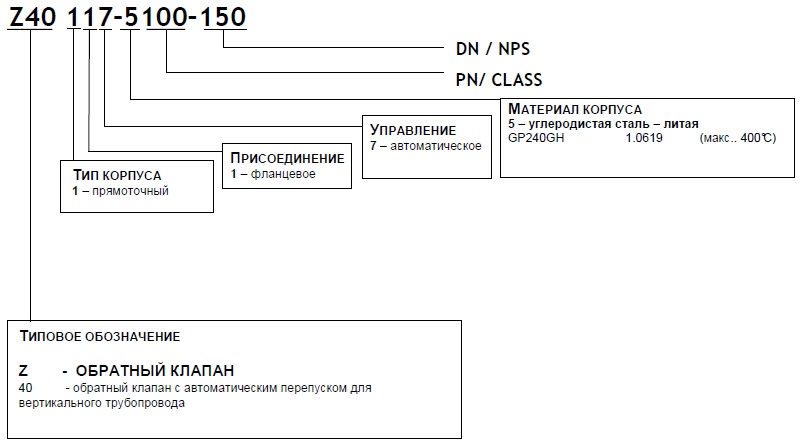

ОБОЗНАЧЕНИЕ ПРОДУКЦИИ

MОНТАЖ И РАБОТА АРМАТУРЫ
Обратный клапан необходимо установить в вертикальном положении. Среда должна протекать под золотник в соответствии с
направлением обозначенным на корпусе.При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам арматуры
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде.
Соблюдайте, пожалуйста, среду и трубопровода чистыми, например при помощи фильтров.
- примененные среды должны быть в соответствии с коррозийной стойкостью материала арматуры
- арматуру нельзя в течение работы механически повредить.
