Фильтры C09.2, C09.3 Py 10-40
Запорная арматура и запорная с регулирующим золотником с вращающимся выдвижным шпинделем. Классическая бугельная
конструкция прямая C09 или с наклонным шпинделем C09.2.
Соответствует требованиям PED 97/23/EC, ČSN EN 13 709.
- ДЛИННЫЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТИ – ОБЕСПЕЧЕН НАПЛАВКОЙ ИЗ ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА ДЛЯ ВЫСОКИХ ТЕМПЕРАТУР.
- ПОНИЖЕНИЕ ГИДРАВЛИЧЕСКИХ ПОТЕР – ИСПОЛНЕНИЕ С НАКЛОННЫМ ШПИНДЕЛЕМ
- ПРОСТОЙ РЕМОНТ СЕДЛА – БЛАГОДАРЯ УДОБНОМУ ДОСТУПУ
- НЕРЖАВЕЮЩИЕ МАТЕРИАЛЫ – ИСПОЛЬЗОВАНИЕ ДЛЯ АГРЕССИВНЫХ ВЕЩЕСТВ
- БЕЗАСБЕСТОВЫЙ САЛЬНИК И УПЛОТНЕНИЕ КРЫШКИ

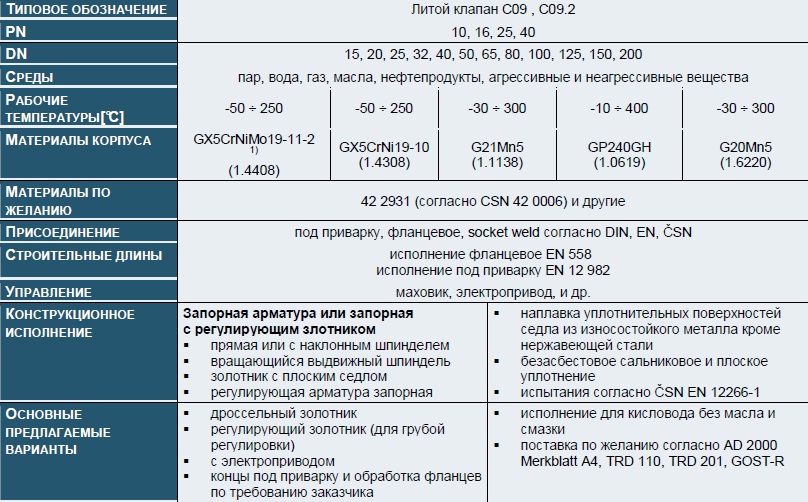

ОСНОВНЫЕ ПАРАМЕТРЫ

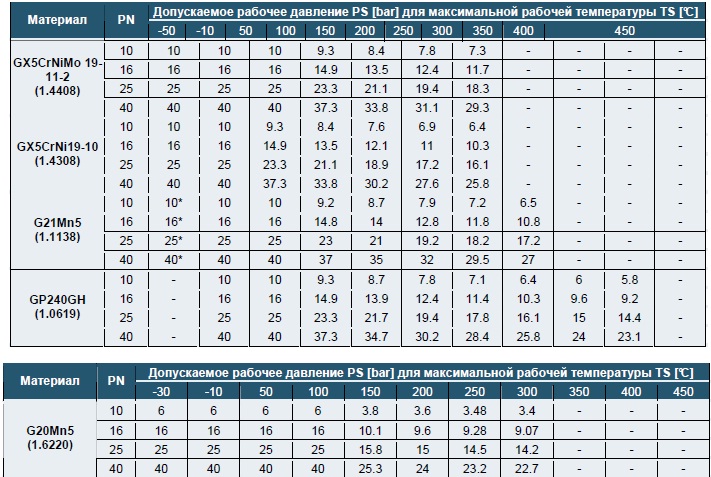

РАБОЧИЕ ПАРАМЕТРЫ

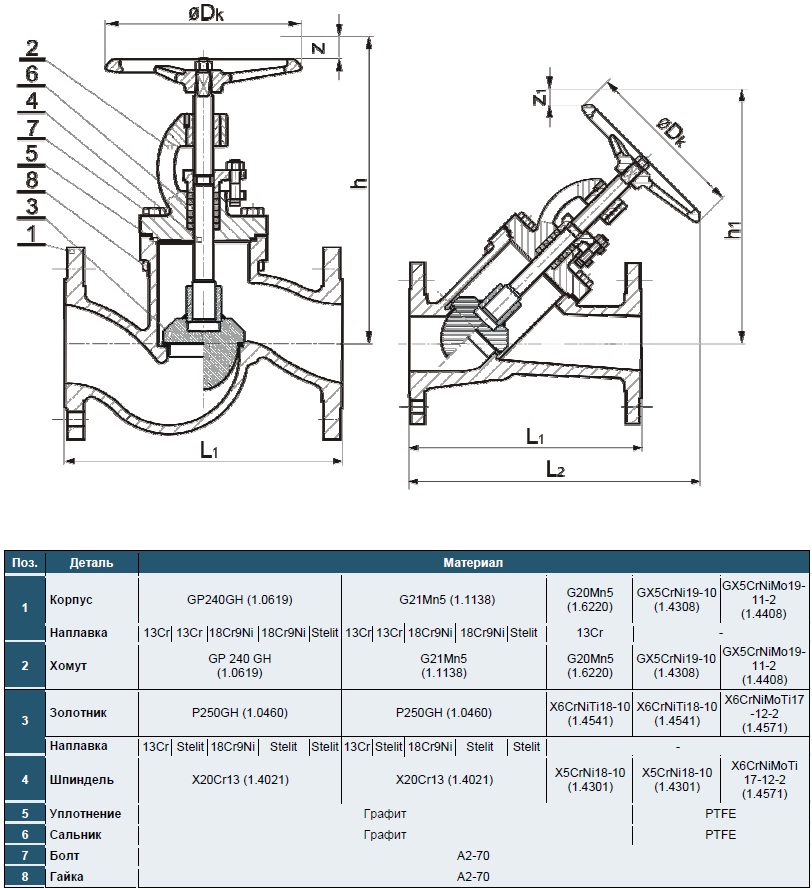

ПРИМЕНЕННЫЕ МАТЕРИАЛЫ

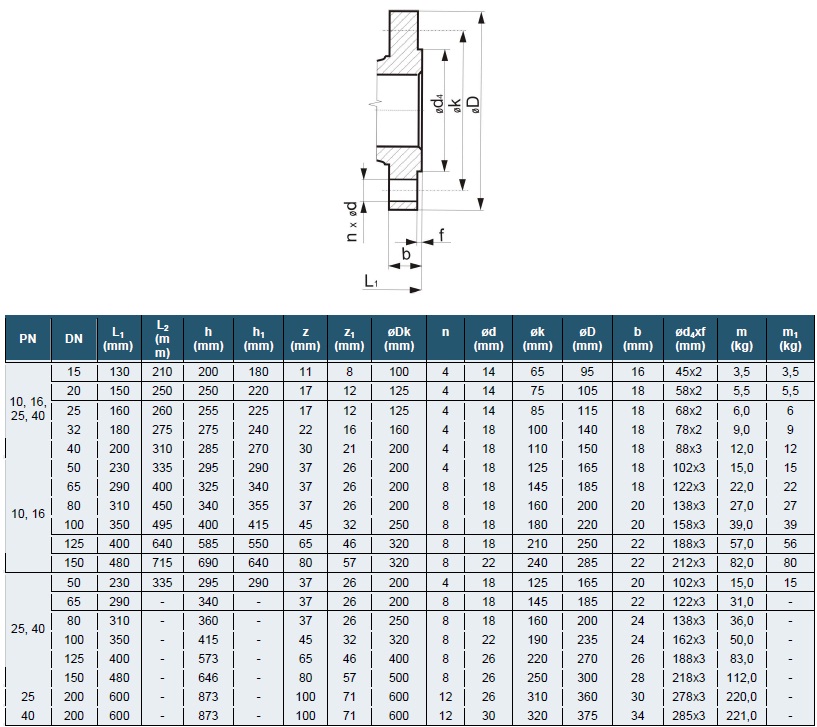

РАЗМЕРЫ АРМАТУРЫ

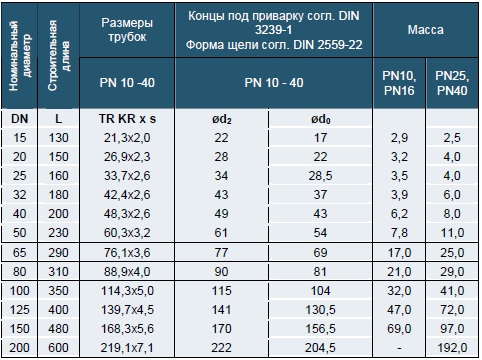

Исполнение под приварку
Строительная длина: ČSN EN 12982 – ряд 1
Размеры концов под приварку: DIN 3239 – Часть 1
Форма концов под приварку: DIN 2559–Лист 1 - форма 22
Варианты по желанию: ČSN 13 1075, ČSN EN 12 627, и другие

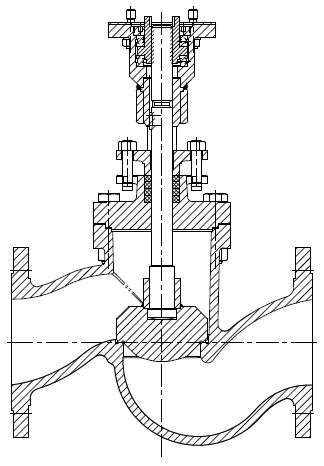

KОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ – ДЕТАЛИ

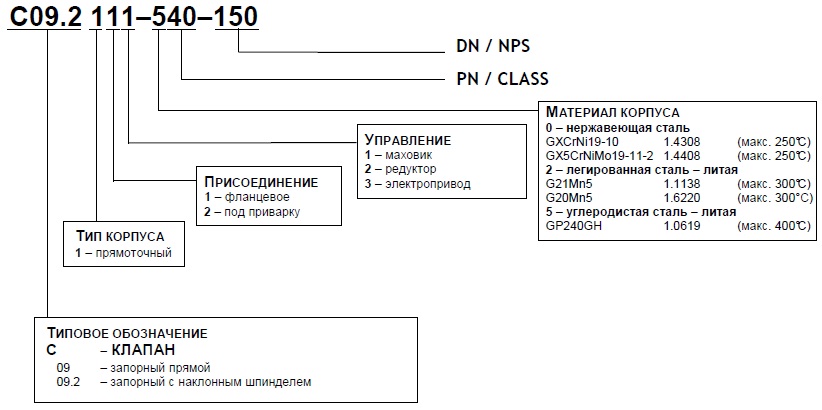

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ
MОНТАЖ И РАБОТА АРМАТУРЫ
Арматуру можно установить в любой позиции. Среда должна протекать в соответствии с направлением обозначеным на корпусе. При
монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам клапана
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде. Поэтому
необходимо соблюдать трубопровод и среду чистыми, например при помощи фильтров
- применение среды должно быть в соответствии с коррозийной стойкостью материалов арматуры
- арматуру нельзя в течение работы механически повредить.
