Шаровые краны C05.1 Py 10-63
Шаровой кран, предназначенный для полного открытия и закрытия прохода рабочей среды. Не разрешается пользоваться шаровым краном в качестве регулирующей или дроссельной арматуры.
Шаровой кран предназначен для жидкостей, паров и газов, отвечающей допускаемой агрессивности рабочих сред с учетом применяемых материалов основных деталей и уплотнительных элементов.
Исполнение фланцевое, под приварку, с патрубками – внутренняя резьба.
Соответствует требованиям PED 97/23/EC, EN 1983.
- ПЛАВАЮЩИЙ ШАР – свободно установленный цапфе
- УСТАНОВЛЕНИЕ УПРАВЛЯЮЩЕЙ ЦАПФЫ не позволяет выдавливать цапфу из корпуса воздействием рабочей среду.
- СЕДЛО КРАНА С МЯГКИМИ УПЛОТНЕНИЯМИ

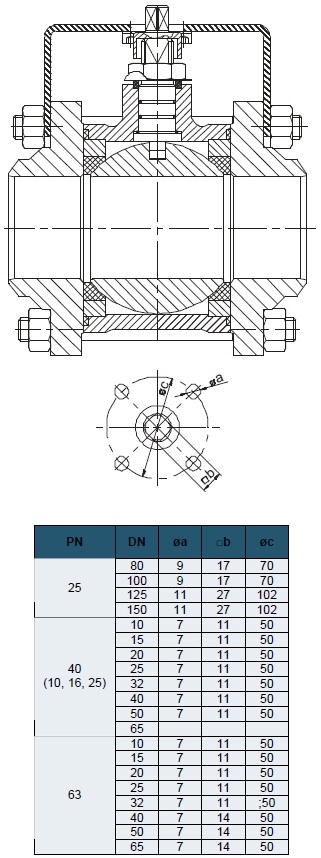

- ПРИГОТОВЛЕНИЕ ДЛЯ ПРИВОДА – присоединение по ISO 5211

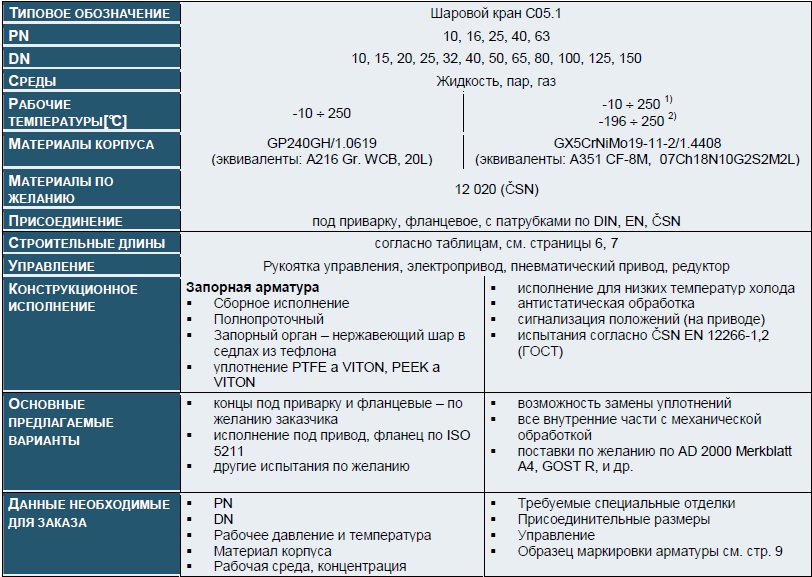

ОСНОВНЫЕ ПАРАМЕТРЫ
1) Стандартное исполнение
2) Применение при температурах от -196°C до +250°C – уплотнение PTFE

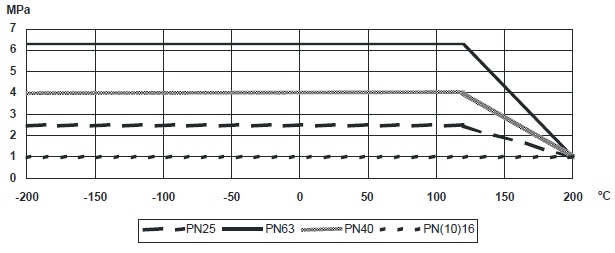

РАБОЧИЕ ПАРАМЕТРЫ

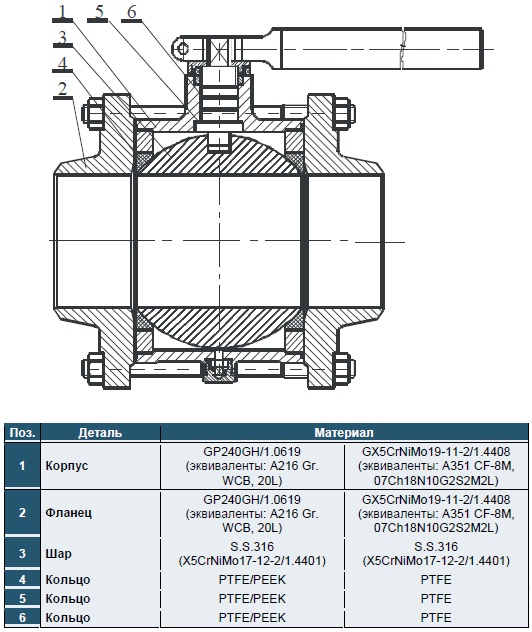

ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ

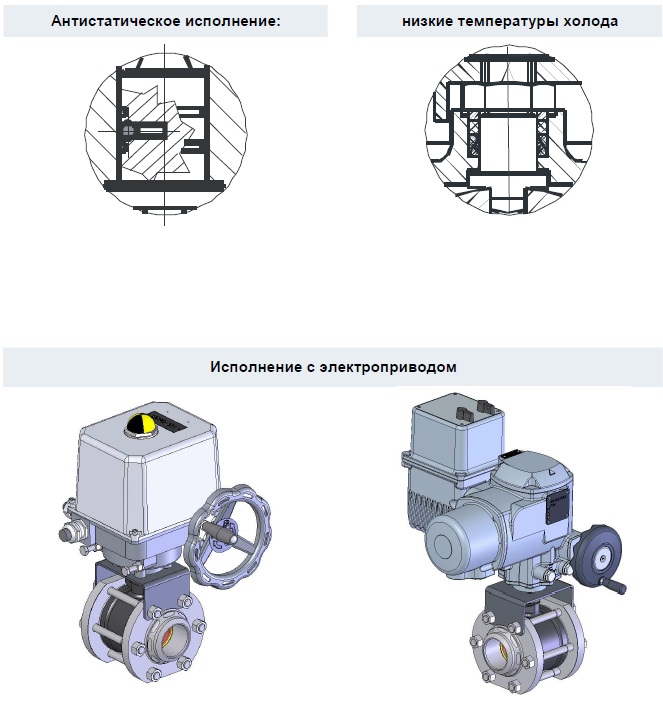

КОНСТРУКЦИОННЫЕ ИСПОЛНЕНИЯ – ДЕТАЛИ

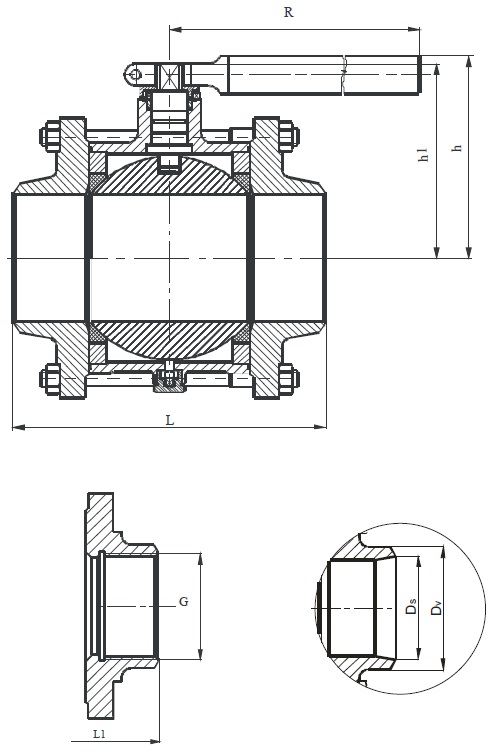

РАЗМЕРЫ АРМАТУРЫ
Исполнение под приварку, резьбовые концы
Строительная длина: согласно таблице
Концы под приварку: DIN 3239 – Часть 1
Присоединительный диаметр: DIN 2559 – Лист 1 – форма 22
Варианты по желанию: ČSN 13 1075, ČSN EN 12 627 и другие
Фланцевое исполнение
Строительная длина: согласно таблице
Фланцы: EN 1092-1 (DIN 2501/1972)
Уплотнительная рейка: ČSN EN 1092-1 – Тип B1, (раньше DIN 2526/1975 – Form Е)
Варианты по желанию: ČSN 13 1160 и другие по желанию заказчика

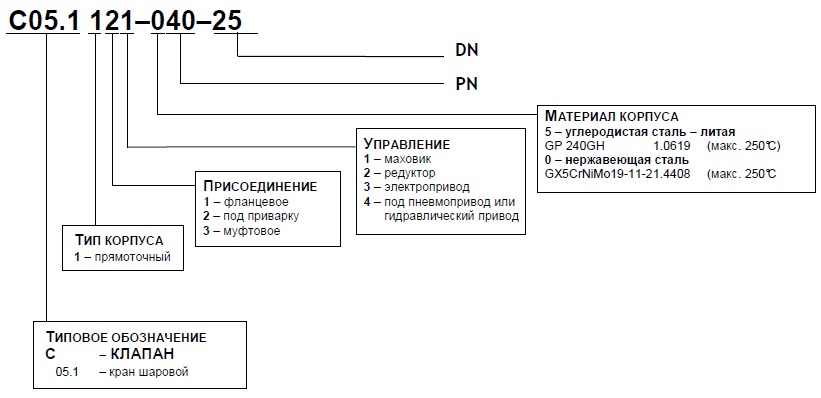

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ
MОНТАЖ И ЭКСПЛУАТАЦИЯ АРМАТУРЫ
Арматуру можно устанавливать как в горизонтальный, так и в вертикальный трубопровод. Для управления арматуры пневматическим или
электрическим приводами необходимо соблюдать положения Руководства по эксплуатации привода. Рабочая среда может протекать в
обоих направлениях. После завершения монтажа необходимо проверить функцию управления (закрытие-открытие).
При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать рабочим параметрам арматуры, указанным в таблице
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде. Соблюдайте,
пожалуйста, среду и трубопровод чистыми, например, при помощи фильтров.
- примененные среды должны быть в соответствии с коррозийной стойкостью материала арматуры
- арматуру нельзя в течение работы механически повредить.
