Задвижки клиновые стальные штампосварные с выдвижным шпинделем DN 150/200/250/300/400/500/600/800/1000 мм, PN 16 кгс/см2

Задвижки клиновые стальные штампосварные с выдвижным шпинделем DN 150/200/250/300/400/500/600/800/1000 мм, PN 16 кгс/см2

ТУ У 29.1–05744691-016:2007

Применяются в качестве запорного устройства на трубопроводах, транспортирующих воду, воздух, пар, природный газ и другие, жидкие и газообразные среды, нейтральные по отношению к материалу основных деталей изделия.

Масса без электропривода

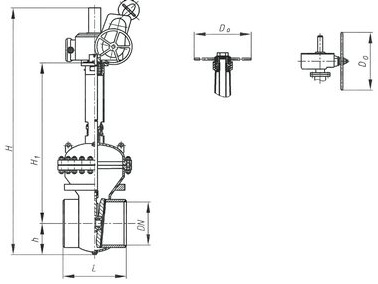

Обозначение типа (таблица фигур)	DN	L	Н1	Н	h	Dо	Материал основных деталей	Температура рабочей среды	Масса, кг
30с950нж 30с550нж 30нж950нж 30нж550нж	150	280	825	1365	118	280	Сталь 20, 09Г2С Сталь 08Х18Н10Т;10Х17Н13М3Т	≤300°С	73
	200	330	957	1497	157	360			110
	250	450	1188	1728	197	640			128
	300	500	1010	1350	236	640			450
	400	600	2245	1400	315	640			560
	500	700	2805	1795	393	640			1080
	600	800	3200	2070	472	640			1515
	800	1200	3840	2570	629	640			2437
	1000	1450	4850	3120	787	640			3125

Тип и характеристики электроприводов ОАО "Тулаэлектропривод"

DN,мм	Условное обозначение	Мощность эл. двигателяэл. привода,кВт	Крутящий момент,Нм	Время на закрытие (открытие),мин.	Масса, кг
150	Н-А2-10	0,25	60-100	2,5	17
200	Н-Б1-03	1,32	100-300	1,92	53
250	Н-Б1-03	1,32	100-300	2,2	53
300	Н-В-03	3,2	250-630	1,1	94
400	Н-В-03	3,2	250-630	1,12	94
500	Н-В-06	4,25	250-630	3	102
600	Н-Г-12	4,25	1000-2500	2	165
800	Н-Г-06	8,5	1000-2500	3,5	165
1000	Н-Д-06	8,5	5000-8500	8,0	400
