| Обозначение типа (таблица фигур) | DN | L | H | H1 | H2 | h | Do | Материал осн.деталей | Температура рабочей среды | Масса, кг |

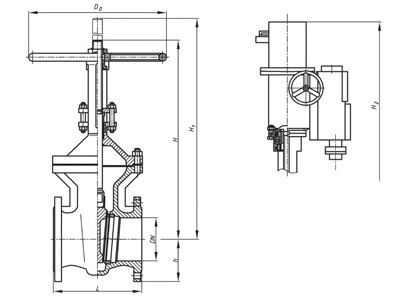

| Рис.1 | ||||||||||
| 30c41нж 30нж41нж | 50 | 180 | 285 | 369 | 755 | 80 | 160 | Сталь 20Л | ≤425°С | 17 |
| 80 | 210 | 373 | 460 | 843 | 98 | 200 | 31 | |||
| 100 | 230 | 488 | 603 | 958 | 108 | 280 | 48 | |||
| 150 | 280 | 645 | 815 | 1115 | 140 | 84 | ||||
| 200 | 330 | 800 | 1030 | 1210 | 168 | 360 | Сталь 12Х18H9ТЛ 12 Х18Н12М3ТЛ | ≤ 565°C | 120 | |
| 250 | 450 | 960 | 1080 | 1370 | 225 | 640 | 250 | |||
| 300 | 500 | 1107 | 1227 | 1517 | 230 | 350 |
| Присоединение к трубопроводу | Фланцевое по ГОСТ 12815-80, возможно изготовление задвижек под приварку |
| Класс герметичности | «А», «В», «С» (по требованию заказчика) по ГОСТ 9544-2005 |
| Управление задвижкой | Ручное (маховик), электропривод |
| Установочное положение | Любое, кроме положения «электроприводом вниз» |
| Климатическое исполнение | УХЛ1, У1 по ГОСТ 15150-69 |
| DN, мм | Обозначение типа (таблица фигур) | Обозначение электропривода | Мощность эл.двигателя эл. привода, кВт | Крутящий момент, Нм | Время на закрытие (открытие), мин | Масса, кг |
| 50 | 30с941нж | Н-А2-05 | 0,25 | 25-60 | 1,5 | 17 |
| 30нж941нж | В-А2-05 | 0,37 | 40 | |||
| 80 | 30с941нж | Н-А2-05 | 0,25 | 17 | ||
| 30нж941нж | В-А2-05 | 0,37 | 40 | |||
| 100 | 30с941нж | Н-А2-05 | 0,25 | 17 | ||
| 30нж941нж | В-А2-05 | 0,37 | 40 | |||
| 150 | 30с941нж | Н-А2-10 | 0,25 | 60-100 | 2,5 | 17 |
| 30нж941нж | В-А2-10 | 0,25 | 40 | |||
| 200 | 30с941нж | Н-Б1-03 | 1,32 | 100-300 | 1,92 | 53 |
| 30нж941нж | В-Б1-03 | 1,1 | 67 | |||
| 250 | 30с941нж | Н-Б1-06 | 1,7 | 1,92 | 53 | |
| 30нж941нж | В-Б1-06 | 1,5 | 67 | |||
| 300 | 30с941нж | Н-Б1-06 | 1,7 | 2,3 | 53 | |
| 30нж941нж | В-Б1-06 | 1,5 | 67 |
