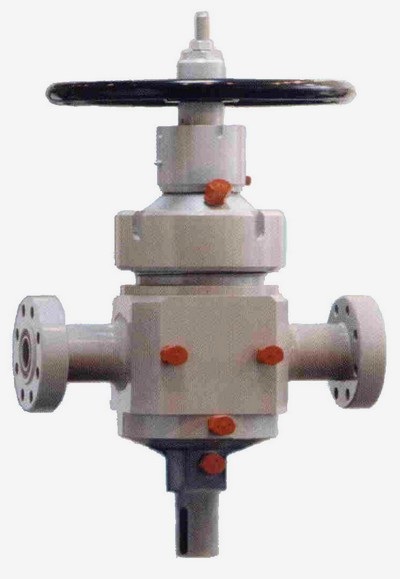

Задвижка шиберная с контрштоком и выдвижным шпинделем, ЗМС-50х70, ЗМС-80х70

Задвижка шиберная с контрштоком и выдвижным шпинделем, ЗМС-50х70, ЗМС-80х70

Задвижка шиберная, фланцевая с ручным управлением применяется в качестве запорного устройства, предназначена для установки в фонтанную арматуру или трубопровод и служит для полного перекрытия потока рабочей среды на нефтяных и газовых скважинах.

Условный проход DN 50; 80 мм, номинальное давление PN 70 МПа.

Температура рабочей среды до до +121оС.

Задвижка предназначена для работы в умеренном макроклиматическом районе.

Наименование изделия	Размеры, мм							Масса, кг
Наименование изделия	L	H	D	D₁	D₂	D₃	d	Масса, кг
ЗМС-50х70	521	956	52	200	158,8	86,2	24	195
ЗМС-80х70	619	1185	78	270	216	119	29	340

Схема задвижки шиберной с контрштоком и выдвижным шпинделем

Основные конструктивные особенности

- Корпусные детали задвижки изготавливаются методом штамповки, что обеспечивает их высокую прочность.
- Класс материалов по API - АА; ВВ.
- Конструкция задвижки обеспечивает замену уплотнения по штоку без демонтажа задвижки с фонтанной арматуры.
- Наличие уравновешивающего штока, наряду с двумя опорными подшипниками дает возможность легко управлять задвижкой.
- Выдвижной шпиндель.
- Задвижка снабжена указателем положения запорного органа.
- Полностью шпилечное крепление крышек к корпусу с уплотнением металл-металл.
- Ходовая гайка вынесена за пределы воздействия рабочей среды, что повысило ее надежность.
- Соединение шибера со шпинделем выполнено в паз, что обеспечивает его самоустановку.
- Задвижки изготавливаются в соответствии с требованиями спецификации 6А API.
- Подача смазки к седлам принудительная.
