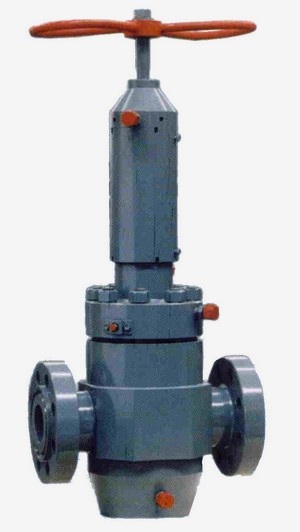

Задвижка шиберная с гидроприводом, ЗМГ-80х35, ЗМГ-80х70

Задвижка шиберная с гидроприводом, ЗМГ-80х35, ЗМГ-80х70

- Предназначена для дистанционного управления потоком среды в манифольдах противовыбросового оборудования во время бурения или капитального ремонта нефтяных и газовых скважин.
- При подаче гидравлической жидкости в подпоршневую полость задвижка закрывается, при подаче ее в надпоршневую полость - открывается.
- Рабочая жидкость гидропривода - масло индустриальное И12А, И20А, И30А при температуре окружающей среды выше минус 10оС или масло гидравлическое ВМГЗ, М8Ги при температуре окружающей среды от минус 10оС до минус 40оС.
- Присоединительная резьба для подвода рабочей жидкости в привод -- М20х1,5.
- Номинальное давление задвижки PN 35; 70 МПа. Условный проход DN 80 мм.
- Класс материалов по API - АА; ВВ.
- Задвижка предназначена для работы в умеренном климатическом районе.

Наименование	Класс материала по API	Размеры, мм							Масса, кг
Наименование	Класс материала по API	L	H	D	D₁	D₂	D₃	d	Масса, кг
ЗМГ-80х35	AA BB	473	990	79,4	265	203	136,5	33	310
ЗМГ-80х70	AA BB	619	1318	78	270	216	119	29	378

Схема задвижки шиберной с гидроприводом

Основные конструктивные особенности

- Конструкция задвижки позволяет демонтировать привод с неё под давлением.
- Ремонт привода производится без разборки основной задвижки и наоборот.
- Корпусные детали задвижки выполнены методом штамповки, что обеспечивает их высокую прочность и надежность.
- Шпилечное крепление крышки к корпусу с уплотнением «металл - металл».
- Задвижка может открываться ручным приводом (маховиком)..
- Задвижки изготавливаются в соответствии с требованиями спецификации 6А API.
