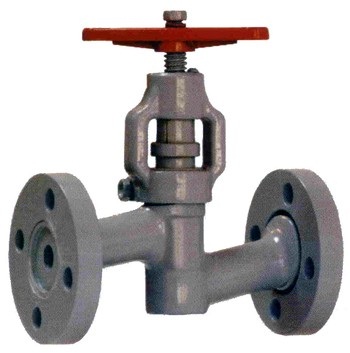

- Предназначен для установки на трубопроводах для воды и пара.| Обозначение | Таблица - фигура | PN, |
| АК 21002 | 15с27нж | 6,3 |
| Обозначение | DN, | Присоединение к | Рис. | Размеры, мм | Масса, | ||
| L | L1 | H | |||||
| АК 21002-015.00-01 | 15 | под приварку | 1 | 175 | - | 212 | 2,3 |
| 01 | фланцевое | 2 | - | 175 | 230 | 4,5 | |
| 02 | с ответными фланцами | 3 | - | 267 | 230 | 7,6 | |
| АК 21002-020.00-01 | 20 | под приварку | 1 | 190 | - | 252 | 3,2 |
| 01 | фланцевое | 2 | - | 190 | 274 | 6,5 | |
| 02 | с ответными фланцами | 3 | - | 298 | 274 | 11,5 | |
| АК 21002-025.00-01 | 25 | под приварку | 1 | 200 | - | 263 | 3,8 |
| 01 | фланцевое | 2 | - | 200 | 285 | 7,6 | |
| 02 | с ответными фланцами | 3 | - | 312 | 285 | 12,5 | |
| АК 21002-032.00-01 | 32 | под приварку | 1 | 210 | - | 320 | 5,2 |
| 01 | фланцевое | 2 | - | 210 | 343 | 9,2 | |
| 02 | с ответными фланцами | 3 | - | 320 | 343 | 18,1 | |
| АК 21002-040.00-01 | 40 | под приварку | 1 | 225 | - | 327 | 6,5 |
| 01 | фланцевое | 2 | - | 225 | 351 | 10,75 | |
| 02 | с ответными фланцами | 3 | - | 355 | 351 | 21,2 | |
