  3. Клапан запорный PN 10, АК 21003

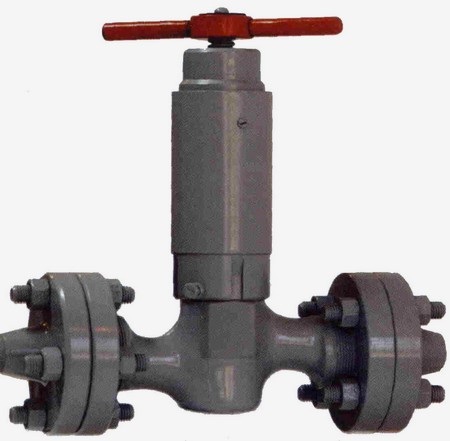

Клапан запорный PN 10, АК 21003

ПОИСК

Клапан запорный PN 10, АК 21003 Клапан запорный PN 10, АК 21003



- Предназначены для разового или периодического перекрытия трубопровода.
- Устанавливаются на трубопроводах, транспортирующих жидкие и газообразные среды,нейтральные по отношению к материалу корпусных деталей.
- Материал корпусных деталей - сталь 20, 12Х18Н10Т, 08Х17Н15М3Т
- Температура рабочей среды от -40 до +200оС
- Присоединение к трубопроводу - фланцевое с прокладкой овального сечения и под приварку
- Клапаны могут работать в районах с умеренным, холодным и тропическим климатом.






Таблица 1

Обозначение

DN,
мм

PN,
МПа

Присоединение к
трубопроводу

Размеры, мм

Масса,
кг

L

L1

H

d

АК 21003

15

10

фланцевое

285

-

300

12

10,3

под приварку

-

175

283

4,3

АК 21004

16

фланцевое

285

-

300

10,3

под приварку

-

175

283

4,3

АК 21003

20

10

фланцевое

305

-

300

20

12

под приварку

-

190

284

5

АК 21004

16

фланцевое

305

-

300

12

под приварку

-

190

284

5

АК 21003

25

10

фланцевое

325

-

320

25

13

под приварку

-

200

299

5

АК 21004

16

фланцевое

325

-

320

13

под приварку

-

200

299

5

АК 21003

32

10

фланцевое

348

-

390

31

21

под приварку

-

210

370

10

АК 21004

16

фланцевое

348

-

390

21

под приварку

-

210

370

10

АК 21003

40

10

фланцевое

372

-

378

37

23

под приварку

-

225

356

11

АК 21004

16

фланцевое

372

-

378

23

под приварку

-

225

356

11

АК 21005

10
20

40

под приварку

-

190

300

16

6

Схема клапана запорного PN 10; 16; 40

Основные конструктивные особенности

- Притертые запирающие части корпуса и штока наплавлены коррозионно-стойкими высокопрочными материалами, обеспечивающими высокую герметичность и ресурс.
- Корпуса и фланцы выполнены методом объемной штамповки, что обеспечивает конструктивную прочность и надежность.
- Уплотнение штока выполнено из самоуплотняющихся фторопластовых колец, обеспечивающих абсолютную герметичность и низкий коэффициент трения.
