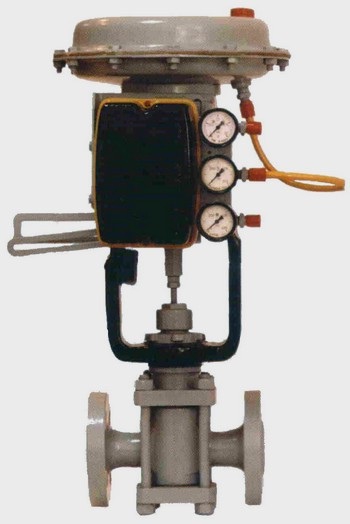

Пневматическое односедельное исполнительное устройство PN 6,4; 16

Пневматическое односедельное исполнительное устройство PN 6,4; 16

- Устанавливаются на трубопроводах и предназначены для регулирования расхода потока жидкостей, паров и газов, не агрессивных к материалам регулирующего органа.
- Завод изготавливает исполнительные устройства нескольких типов: ПОУ-7 ... ПОУ-12.
- Исполнительные устройства могут работать в районах с умеренным, холодным и тропическим климатом.

Таблица 1

Наименование изделия	Размеры, мм
	h	L	l	H
ПОУ-7	70	130	-	541
				555
ПОУ-8		180	-	541
		190		555
ПОУ-9		90	235	635
		95		680
ПОУ-10		70	-	565
				585
ПОУ-11		100	-	565
				585
ПОУ-12		180	235	665
				685

Таблица 2

Тип	PN, МПа	DN, мм	Температура среды, ⁰C		Материал	Исполнение	Условная пропускная способность, м³/ч	Масса, кг
			рабочей	окружающей
ПОУ-7	6,4	15	от -40 до +225	от -30 до +50	сталь 20, 12Х18Н10Т	проходное муфтовое	0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5	16,4
		20					1,6; 2,5	19,4
ПОУ-8	16	15			сталь 20, 12Х18Н10Т, 10Х17Н13М2Т	проходное фланцевое	0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5	19,1
		20					1,6; 2,5; 4,0; 6,3	22,8
ПОУ-9		15	от +225 до +450		сталь 20, 12Х18Н10Т		0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5	23,6
		20					1,6; 2,5; 4,0; 6,3	25,0
ПОУ-10	6,4	15	от -40 до +225			угловое муфтовое	0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5	16,4
		20					1,6; 2,5	19,4
ПОУ-11	16	15			сталь 20, 12Х18Н10Т 10Х17Н13М2Т	угловое фланцевое	0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5	22,9
		20					1,6; 2,5; 4,0; 6,3	22,3
ПОУ-12		15	от +225 до +450		сталь 20, 12Х18Н10Т		0,006; 0,016; 0,04; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5	22,9
		20					1,6; 2,5; 4,0; 6,3	24,1

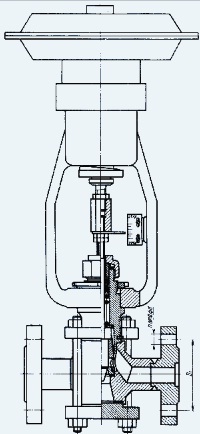

Схема пневматическое односедельное исполнительного устройства PN 6,4; 16

Основные конструктивные особенности

- МИМ (мембранно-пружинный исполнительный механизм) преобразует изменение входного сигнала в перемещение штока, который жестко связан с затвором регулирующего органа.
- В конструкции регулирующего органа применена спирально навитая прокладка, обеспечивающая уплотнение по трем поверхностям с помощью одного комплекта крепежных деталей.
- Действие исполнительного устройства основано на изменении гидравлического сопротивления регулирующего органа в зависимости от перемещения затвора. При отсутствии сжатого воздуха в рабочей полости МИМ пружина перемещает шток в крайнее положение: верхнее - в нормально открытых или нижнее - в нормально закрытых исполнительных устройствах.
- МИМ может быть укомплектован позиционером, который предназначен для обеспечения точности и увеличения перестановочного усилия.
- В исполнительных устройствах типов ПОУ-9, ПОУ-12 введены лубрикаторы, предназначенные для подачи смазки в сальниковую камеру.
