  3. Клапан запорный игольчатый PN 16, АК 22001-006

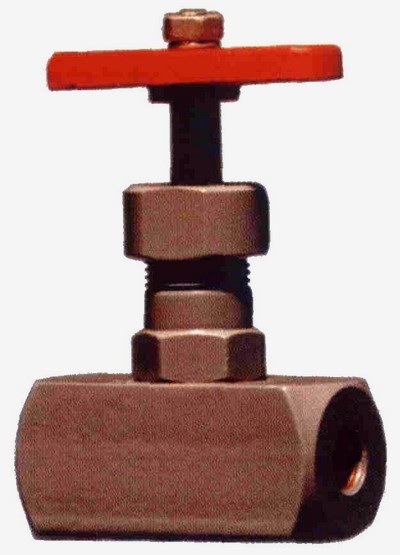

Клапан запорный игольчатый PN 16, АК 22001-006

ПОИСК

Клапан запорный игольчатый PN 16, АК 22001-006 Клапан запорный игольчатый PN 16, АК 22001-006



- Предназначены для дифференциальных манометров на линиях установок теплотехнического и технического контроля.
- Рабочая среда - жидкость и газ, нейтральные по отношению к материалам деталей, соприкасающихся со средой.
- Температура рабочей среды - 200оС
- Номинальное давление PN 16 МПа.
- Материал корпуса - сталь 20.
- Присоединение к трубопроводу - муфтовое, с внутренней резьбой.
- Клапаны могут работать в районах с умеренным и тропическим климатом.





Таблица 1

Обозначение

Таблица - фигура

PN,
МПа

АК 22001-006

15с54нж

15с54бк2

16

АК 22001-015

АК 22001-020

АК 22001-025

Таблица 2

Обозначение

Размеры, мм

Масса,
кг

DN

H

L

B

Rc

AK 22001-006

6

90

64

30

1/4

0,55

AK 22001-015

15

68

1/2

0,58

AK 22001-020

20

105

85

40

3/4

0,94

AK 22001-025

25

100

45

1

1,1

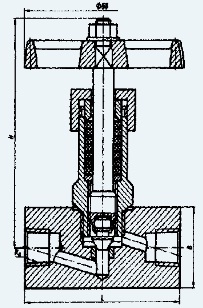

Схема клапана запорного игольчатого PN 16

Основные конструктивные особенности

- Уплотнение «золотник-седло» - конусное, притертое, «метал по металлу», обеспечивающее высокую герметичность клапана и длительный ресурс.
- Корпусные детали выполнены методом объемной штамповки, что обеспечивает конструктивную прочность и надежность.
- Имеется возможность поджатия уплотнения штока в процессе эксплуатации гайкой накидной.
