Устройство запорное указателя уровня PN 16, УФ 82002-015.00

Устройство запорное указателя уровня PN 16, УФ 82002-015.00

- Предназначено для оснащения указателя уровня блочно-комплектного оборудования при эксплуатации на открытых площадках.

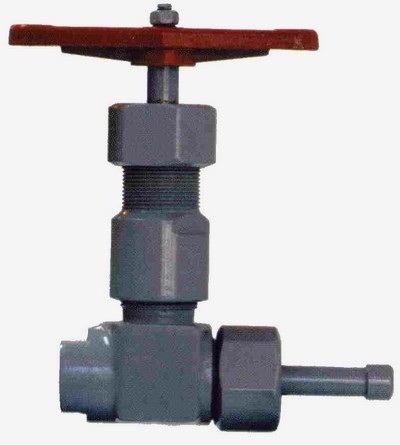

- Представляет собой комплект, состоящий из двух запорных вентилей УФ 24004 DN 15мм с обратным клапаном и одного запорного спускного вентиля УФ 22010 DN 6мм.
- Номинальное давление PN 16МПа.
- Материал корпусных деталей сталь 18ХГ, сталь 12Х18Н10Т, сталь 10Х17Н13М3Т.
- Рабочая среда - влажный природный газ с содержанием углеводородистого конденсата, диэтиленгликоля, меттанола и других неагрессивных жидкостей, а также пластовая вода с содержанием сероводорода до 6% по объёму и углекислого газа до 2 % по объему.
- Способ присоединения вентиля УФ24004 к аппарату - фланцевый, к pамке указателя - специальным фланцем; вентиля УФ22010 к рамке указателя - муфтовый, к дренажному трубопроводу - под приварку.
- Вентили УФ24004 должны устанавливаться горизонтально относительно оси шпинделя.

Таблица 1

Обозначение	Таблица - фигура
УФ 82002-015.00	12лс29нж
-01	12нж19нж
-02	12нж29нж1

Схемы устройства запорного указателя уровня PN 16

Основные конструктивные особенности

- Притертые запирающие части седла, наплавленного коррозионно - стойким износостойким материалом и шарик, выполненный из твердого сплава, обеспечивают высокую герметичность и длительный ресурс эксплуатации вентиля запорного.
- Наплавленные коррозионно - стойкими, износостойкими материалами притертые запирающие части золотника и седла запорного спускного вентиля обеспечивают его высокую надежность.
- Корпуса вентилей выполнены методом объемной горячей штамповки, что обеспечивает их конструктивную прочность и надежность.
