  3. Краны шаровые PN 2,5; 4,0, 11нж91п

Краны шаровые PN 2,5; 4,0, 11нж91п

ПОИСК

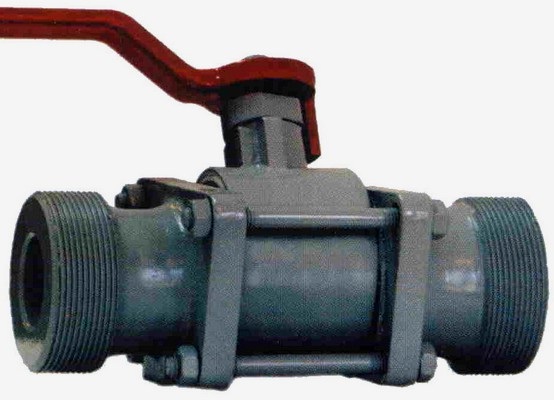

Краны шаровые PN 2,5; 4,0, 11нж91п Краны шаровые PN 2,5; 4,0, 11нж91п



- Устанавливаются на трубопроводах, транспортирующих жидкие и газообразные среды. Предназначены для периодического перекрытия потока рабочей среды.
- Условный проход DN 32, 40, 50 мм на номинальное давление PN 2,5МПа; DN 25 мм на PN 4,0 МПа.
- Материал корпуса и пробки (шара) - сталь 12Х18H10T.
- Рабочая среда - жидкая и газообразная, нейтральная по отношению к материалам деталей, соприкасающихся со средой.
- Температура рабочей среды от -60 до +80оС. Направление потока рабочей среды - любое.
- Присоединение к трубопроводу - фланцевое. Управление кранами - ручное.
- Краны могут работать в районах с умеренным и холодным климатом.

Таблица 1

Обозначение

Размеры, мм

Масса,
кг

DN

d1

d2

d3

d4

H

l

L

11нж91п

25

14

68

115

85

80

160

160

4,8

32

18

78

135

100

85

160

180

6,9

40

88

145

110

115

200

200

8,6

50

102

160

125

125

200

230

12,8

Схема крана шарового PN 2,5; 4,0

Основные конструктивные особенности

- Применение фторопластового уплотнения шпинделя, хромированной полированной самоустанавливающейся пробки с фторопластовым уплотнением позволяет снизить момент на рукоятке и добиться легкого открытия и закрытия крана.
- Герметичность шпинделя относительно внешней среды, соединения корпуса с пробкой, корпуса с фланцем обеспечивается фторопластовыми уплотнительными кольцами.
