| Проход условный DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Изготовление и поставка | TSH 64-00217225-02:2011; ГОСТ 5761-2005 | |||||||
| Таблица фигур | 15ч8р, 15ч8п2 | |||||||
| Давление PN, МПа | 1,6 (16) | |||||||
| Температура рабочей среды ºC | ||||||||
| 15ч8р | + 50 | |||||||
| 15ч8п2 | + 225 | |||||||
| Герметичность в затворе по классу "С" ГОСТ 9344-93 (см³/мин) | 0,027 | 0,036 | 0,045 | 0,052 | 0,072 | 0,09 | 0,12 | 0,144 |
| Рабочая среда | ||||||||
| 15ч8р | Вода | |||||||
| 15ч8п2 | Вода, пар | |||||||
| Тип присоединения | муфтовое | |||||||
| Привод | ручной | |||||||
| Материалы основных деталей | СЧ 20 ГОСТ 1412-85 | |||||||
| Масса, кг, не более | 0,75 | 1,1 | 1,75 | 2,7 | 4,15 | 5,8 | 14 | 17 |

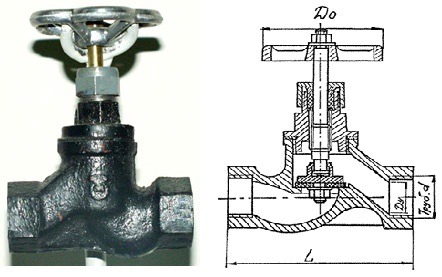

| Основные параметры, мм | ||||||||
| L | 90 | 100 | 120 | 140 | 170 | 200 | 200 | 200 |
| D0 | 80 | 80 | 80 | 100 | 120 | 140 | 160 | 200 |
| d дюйм | 1/2 | 3/4 | 1 | 1 ¼ | 1 ½ | 2 | 2 ½ | 3 |
| Наименование | Корпус, крышка | Уплотнительные поверхности |
| 15ч8п2 | СЧ 20 | фторопласт-4 |
| 15ч8р | Резина |
| Диаметр номинальный, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Давление номинальное, PN, МПа (кг/см²) | 1,6 (16) | |||||
| Класс герметичности затвора | "С" по ГОСТ 9544-2005 | |||||
| Управление | ручное | |||||
| Присоединение к трубопроводу | муфтовое | |||||
| Направление подачи среды | под золотник | |||||
| Установочное положение на трубопроводе | любое | |||||
| Температура окружающей среды ºC | ||||||
| 15ч8п2 | от – 30 до + 45 | |||||
| 15ч8р | от – 30 до + 45 | |||||
| Температура рабочей среды ºC | ||||||
| 15ч8п2 | + 225 | |||||
| 15ч8р | + 50 | |||||
| Характеристика рабочей среды | ||||||
| 15ч8п2 | вода, пар | |||||
| 15ч8р | вода | |||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | исп.1 ряд1, | |||||
