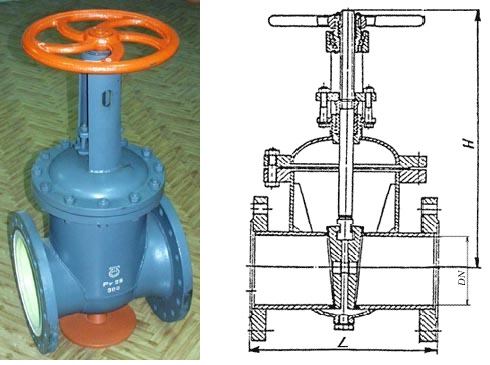

Код ОКП 374100. Изготовление и поставка TSh 23.14 - 40 : 2002| Наименование | Корпус, крышка, диск | Уплотнение затвора |
| 30с65нж, 30с65нж1, 30с965нж | Сталь 3 | 20 х 13 |
| 30нж65нж | 12 х 18 Н10Т | 04 х 19 Н9С2 |
| Диаметр номинальный, DN, мм | 50 | 80 | 100 | 150 | 200 | 250 | 300 | |
| Давление номинальное, PN, МПа (кг/см²) | 2,5 (25) | |||||||
| Класс герметичности затвора | С по ГОСТ 9544-93 | |||||||
| Управление | 30с65нж, 30с65нж1, 30нж65нж | ручной привод (от маховика) | ||||||
| 30с965нж | электропривод | |||||||
| Присоединение к трубопроводу | 30с65нж, 30нж65нж, 30с965нж | фланцевое | ||||||
| 30с65нж1 | с консоли под приварку | |||||||
| Направление подачи среды | любое | |||||||
| Установочное положение на трубопроводе | любое, кроме маховиком и электроприводом вниз | |||||||
| Температура окружающей среды ºC | от -45 до +45 | |||||||
| Температура рабочей среды ºC | 30с65нж, 30с65нж1 | + 300 | ||||||
| 30нж65нж | + 200 | |||||||
| 30с965нж | + 425 | |||||||
| Характеристика рабочей среды | 30с65нж, 30с65нж1, 30с965нж | вода, пар, нефть, масло | ||||||
| 30нж65нж | кррозионные среды | |||||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | ИСП3, ряд 1 ГОСТ 12815-80 | |||||||
