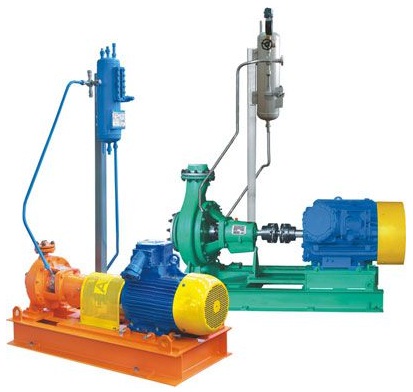

Насосные агрегаты серий 3-АНГК И 4-АНГК

Насосные агрегаты серий 3-АНГК И 4-АНГК

Применение

Насосные агрегаты серии 3-АНГК предназначены для перекачивания жидкостей с температурой от -40 до + 180°С и условным давлением в корпусе - 16, 25 кгс/см2.
Насосные агрегаты серии 4-АНГК самые легкие и компактные. Их лучше всего использовать в некоррозионных средах с температурой до + 180°С и при невысоких нагрузках.

Особенности

Имеют высокий КПД
Оснащены современными пластинчатыми муфтами, позволяющими снизить вибрацию и нагрузки на насос
Оснащены высоконадежными уплотнениями НПЦ "Анод" и подшипниками фирмы "SKF"
Проточные части чешского производства
Насосы оборудованы датчиками для контроля состояния узлов
Двигатели отечественных и импортных производств

Эксплуатация

Насосы работают на предприятиях "Лукойл-Нижегороднефтеоргсинтез", "Сибур-Нефтехим", "Салават-Нефтеоргсинтез", "Нижнекамский НПЗ", "Уфимский НПЗ", "Марийский НПЗ"

Технические параметры

Частота вращения вала, об/мин	1500, 3000
Подача, м3/ч	от 6 до 1000
Напор, м	от 5 до 140
Мощность привода, кВт	до 800
Условное давление в корпусе, PN, кг/см2	16, 25
Рабочая температура, °С, не более	до 180
Ресурс, часов, не менее	40 000
Срок службы, лет, не менее	20

Таблица рабочих точек насосов серии 3-АНГК

Обозначение насоса	Подача, м3/ч	Напор, м	Кавитац. запас, Δh, м	Диаметр раб.колеса, мм	DN, всасыв. патрубка, мм	DN, нагнетат. патрубка, мм
3-АНГК-2.15/30	12,5	35	1,5	160	50	32
3-АНГК-3.15/50	12,5	50	1,8	200	50	32
3-АНГК-4.15/80	12,5	80	1,6	250	50	32
3-АНГК-6.30/30	25	32	2,1	160	65	50
3-АНГК-7.30/50	25	50	1,6	200	65	40
3-АНГК-8.30/80	25	80	1,8	250	65	40
3-АНГК-9.30/130	25	125	1,9	315	65	40
3-АНГК-11.60/30	50	32	2,3	160	80	65
3-АНГК-12.60/50	50	50	2,3	200	80	50
3-АНГК-13.60/80	50	80	2,2	250	80	50
3-АНГК-14.60/130	50	125	2,2	315	80	50
3-АНГК-16.90/30	100	32	3,6	160	100	80
3-АНГК-17.90/50	100	50	3,4	200	100	65
3-АНГК-18.90/80	100	80	3,4	250	100	65
3-АНГК-19.90/130	100	125	3,4	315	100	65
3-АНГК-20.150/30	160	32	4,4	160	125	80
3-АНГК-21.150/50	160	50	4,3	200	125	80
3-АНГК-22.150/80	160	80	4,5	250	125	80
3-АНГК-23.150/130	160	125	4	315	125	80
3-АНГК-26.200/50	250	80	5,3	250	125	100
3-АНГК-27.200/80	250	125	5,3	315	125	100
3-АНГК-29.400/80	400	80	8,3	250	150	125
3-АНГК-30.400/125	400	125	7,6	315	150	125
3-АНГК-37.500/50	500	50	3,9	400	250	200
3-АНГК-38.500/80	500	80	4,3	500	250	200
3-АНГК-39.500/125	500	125	3,4	630	250	200
3-АНГК-41.800/50	800	50	5,2	400	300	250
3-АНГК-42.800/80	800	80	6,2	500	300	250
3-АНГК-43.800/125	800	125	6,3	630	300	250

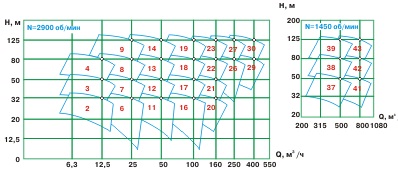

Диаграммы рабочих областей

Таблица рабочих точек насосов серии 4-АНГК

Обозначение насоса	Подача, м3/ч	Напор, м	Кавитац. запас, Δh, м	Диаметр раб.колеса, мм	DN, всасыв. патрубка, мм	DN, нагнетат. патрубка, мм
4-АНГК-2.15/30	12,5	35	0,9	160	50	32
4-АНГК-3.15/50	12,5	50	2,3	200	50	32
4-АНГК-4.15/80	12,5	80	4,2	250	50	32
4-АНГК-6.30/30	25	32	2,3	160	65	50
4-АНГК-7.30/50	25	50	1,6	200	65	40
4-АНГК-8.30/80	25	80	2,6	250	65	40
4-АНГК-9.30/120	25	125	3,7	315	65	40
4-АНГК-11.60/30	50	32	2,6	160	80	65
4-АНГК-12.60/50	50	50	2,4	200	80	50
4-АНГК-13.60/80	50	80	3	250	80	50
4-АНГК-14.60/120	50	125	4	315	80	50
4-АНГК-16.80/30	100	32	3,9	160	100	80
4-АНГК-17.80/50	100	50	3,9	200	100	65
4-АНГК-18.80/80	100	80	3,3	250	100	65
4-АНГК-19.80/130	100	125	3,9	315	100	65
4-АНГК-20.100/30	160	32	4,7	160	125	80
4-АНГК-21.150/50	160	50	5	200	125	80
4-АНГК-22.150/80	160	80	4,8	250	125	80
4-АНГК-23.150/130	160	125	4,7	315	125	80
4-АНГК-26.200/50	250	50	5,5	200	125	100
4-АНГК-36.300/50	315	50	2,9	400	250	200
4-АНГК-37.300/80	315	80	3,3	500	250	200
4-АНГК-40.500/80	500	80	4,3	500	250	200
4-АНГК-41.700/50	800	50	5,3	400	300	250
4-АНГК-42.900/80	800	80	4,1	500	300	250

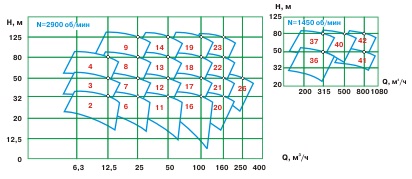

Диаграммы рабочих областей

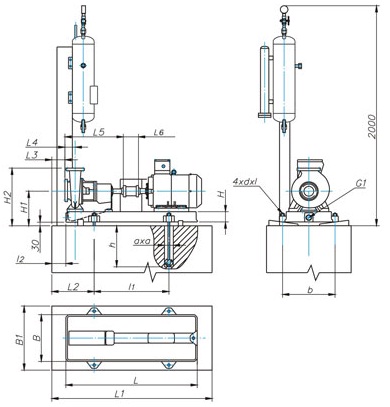

Размерный чертеж насосных агрегатов серий 3-АНГК и 4-АНГК, типоразмеры 2, 3, 6, 7, 11, 12

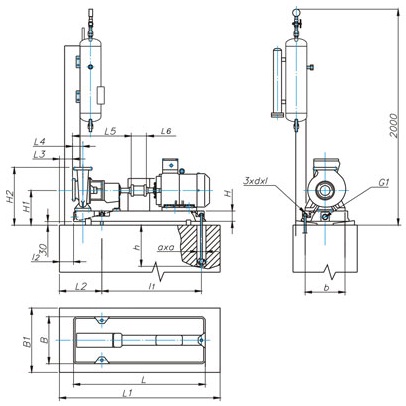

Размерный чертеж насосных агрегатов серий 3-АНГК, типоразмеры 4, 5, 8, 9, 13-27

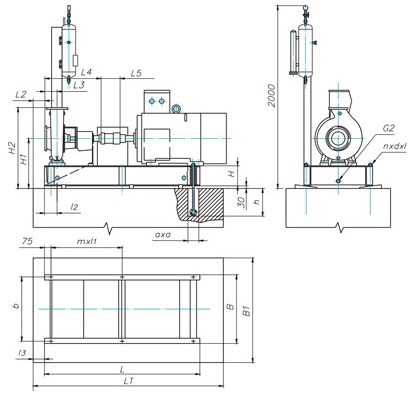

Размерный чертеж насосных агрегатов серий 3-АНГК и 4-АНГК, типоразмеры 29-43

ТИПОРАЗМЕРЫ 2-4, 6-9, 11-14, 16-23, 26, 37

Типоразмер	L	L1	L2	L3	L4	L5	L6	B	B1	H	H1	H2	а	b	h	l1	dxl	Масса, кг
2	920	1200	350	125	80	465	100	320	450	70	232	392	60	265	260	675	M16x260	137
3	1025	1250	330	102	80	465	100	365	500	80	270	450	70	310	320	775	M20x320	186
4	1270	1550	355	123	100	600	100	430	800	90	300	525	70	490	320	840	M20x320	360
6	1025	1250	330	102	80	465	100	365	500	80	242	402	70	310	320	775	M20x320	181
7	1140	1400	380	100	100	485	100	400	570	80	270	450	70	340	320	860	M20x320	212
8	1270	1550	355	123	100	600	100	800	490	90	300	525	70	490	320	840	M20x320	349
9	1420	1750	405	122	125	625	100	480	900	100	330	580	90	550	400	940	M24x400	481
11	1140	1400	380	100	100	485	100	400	570	80	270	450	70	340	320	860	M20x320	236
12	1140	1400	380	100	100	485	100	400	570	80	290	490	70	340	320	860	M20x320	308
13	1420	1750	405	122	125	625	100	550	900	100	330	555	90	550	400	940	M24x400	461
14	1420	1750	405	122	125	625	100	550	900	100	355	635	90	550	400	940	M24x400	554
16	1270	1550	355	123	100	600	100	430	800	90	280	480	70	490	320	840	M20x320	301
17	1420	1750	405	147	100	600	140	480	900	100	330	555	90	550	400	940	M24x400	454
18	1420	1750	405	140	125	625	140	480	900	100	355	605	90	550	400	940	M24x400	550
19	1830	2250	525	190	125	655	140	600	1150	130	440	720	90	670	400	1200	M24x400	1003
20	1420	1750	405	122	125	625	140	480	900	100	310	535	90	550	400	940	M24x400	377
21	1420	1750	405	122	125	625	140	480	900	100	355	605	90	550	400	940	M24x400	539
22	1830	2250	525	190	125	625	140	600	1150	130	440	720	90	550	400	1200	M24x400	943
23	1830	2250	525	190	125	355	140	600	1150	130	440	755	90	670	400	1200	M24x400	1032
26	1625	2000	470	150	140	670	140	530	1000	120	400	680	90	600	400	1060	M24x400	729
27	1830	2250	525	175	140	670	140	600	1150	130	440	755	90	670	400	1200	M24x400	1035

ТИПОРАЗМЕРЫ 27, 29, 30, 38-39, 41-43

Типоразмер	L	L1	L2	L3	L4	B	B1	H	H1	H2	H3	а	b	h	nxdxl	mxl1	l2	l3	Масса, кг
29	1790	2190	135	140	1920	790	1290	230	575	930	1130	125	740	320	6xM24x500	2x820	125	150	1289
30	1790	2190	135	140	2090	790	1290	230	575	930	1130	125	740	320	6xM24x500	2x820	145	130	1521
37	1970	2370	95	180	2170	820	1320	230	315	1115	1170	125	770	320	6xM24x500	2x910	145	130	1399
38	1970	2370	75	200	2300	820	1320	230	685	1245	1240	125	770	320	6xM24x500	2x910	145	130	1736
39	3050	3500	50	250	2945	1270	1800	335	865	1535	1400	140	1200	500	10xM30x800	4x725	245	55	3375
41	2100	2500	75	200	2400	960	1460	230	685	1285	1240	125	910	320	8xM24x500	3x650	175	100	1673
42	2580	2980	75	200	2495	980	1470	270	775	1445	1310	125	920	400	8xM24x630	3x810	175	100	2526
43	3050	3500	0	300	3325	1270	1800	335	865	1615	1410	140	1200	500	10xM30x800	4x720	245	55	3915

ТИПОРАЗМЕРЫ 2-4, 6-9, 11-14, 16-23, 26, 36

Типоразмер	L	L1	L2	L3	L4	L5	L6	B	B1	H	H1	H2	а	b	h	l1	dxl	Масса, кг
2	920	1200	350	125	80	465	100	320	450	70	232	392	60	265	260	675	M16x260	126
3	1025	1250	330	102	80	465	100	365	500	80	270	450	70	310	320	775	M20x320	175
4	1270	1550	355	123	100	600	100	430	800	90	300	525	70	490	320	840	M20x320	275
6	1025	1250	330	102	80	465	100	365	500	80	242	402	70	310	320	775	M20x320	164
7	1140	1400	380	100	100	485	100	400	570	80	270	450	70	340	320	860	M20x320	227
8	1270	1550	355	123	100	600	100	800	490	90	300	525	70	490	320	840	M20x320	341
9	1420	1750	405	122	125	625	100	480	900	100	330	580	90	550	400	940	M24x400	493
11	1140	1400	380	100	100	485	100	400	570	80	270	450	70	340	320	860	M20x320	221
12	1140	1400	380	100	100	485	100	400	570	80	270	470	70	340	320	860	M20x320	266
13	1420	1750	405	122	125	625	100	550	900	100	330	555	90	550	400	940	M24x400	453
14	1420	1750	405	122	125	625	100	550	900	100	355	635	90	550	400	940	M24x400	550
16	1270	1550	355	123	100	600	100	430	800	90	300	500	70	490	320	840	M20x320	329
17	1420	1750	405	147	100	600	140	480	900	100	330	555	90	550	400	940	M24x400	443
18	1420	1750	405	140	125	625	140	480	900	100	355	605	90	550	400	940	M24x400	533
19	1830	2250	525	190	125	655	140	600	1150	130	440	720	90	670	400	1200	M24x400	969
20	1420	1750	405	122	125	625	140	480	900	100	310	535	90	550	400	940	M24x400	363
21	1420	1750	405	122	125	625	140	480	900	100	330	580	90	550	400	940	M24x400	468
22	1830	2250	525	190	125	625	140	600	1150	130	440	720	90	670	400	1200	M24x400	943
26	1625	2000	470	165	125	625	140	530	1000	120	400	680	90	600	400	1060	M24x400	682
36	1830	2250	525	175	160	830	180	600	1150	130	475	925	90	670	400	1200	M24x400	1125

ТИПОРАЗМЕРЫ 37, 40-42

Типоразмер	L	L1	L2	L3	L4	L5	B	B1	H	H1	H2	а	b	h	nxdxl	mxl1	l2	l3	Масса, кг
23	1790	2190	150	125	655	140	790	1290	230	575	890	125	740	320	6xM24x500	2x820	125	150	1216
37	1970	2370	115	160	830	170	820	1320	230	636	1135	125	770	320	6xM24x500	2x910	145	130	1557
40	1970	2370	75	200	970	180	820	1320	230	685	1245	125	770	320	6xM24x500	2x910	145	130	1877
41	2100	2500	75	200	970	180	960	1460	230	685	1285	125	910	320	8xM24x500	3x650	175	100	1787
42	2580	2980	75	200	970	180	980	1470	270	775	1445	125	920	400	8xM24x630	3x810	175	100	2765
