Запорно-регулирующий поворотный затвор с тройным эксцентриситетом ЗРД

ПОИСК

Запорно-регулирующий поворотный затвор с тройным эксцентриситетом ЗРД Запорно-регулирующий поворотный затвор с тройным эксцентриситетом ЗРД



Затворы предназначены для установки на трубопроводах в качестве запорных и регулирующих устройств, служат для перекрытия потока и регулирования параметров рабочей среды, посредством изменения ее давления и расхода в соответствии с полученной командной информацией.

Имеют различные варианты уплотнения: металл по металлу, ламинарное, мягкое (резина) или др., обеспечивают высокую герметичность (по классу “А”) даже для газа в условиях повышенных температур и больших перепадов давления, герметичность может сохраняться в обоих направлениях. Зарекомендовали себя в условиях работы промышленных объектов, требующих соблюдения повышенного уровня безопасности, безаварийности и минимальное обслуживание, имеют невысокий крутящий момент, просты в обслуживании и ремонте.

Основная цель конструкции клапана с тремя эксцентриситетами – это обеспечение полного отсутствия трения между седлом и диском на всем ходе запорного органа со значительным сокращением нежелательных деформаций, что является совершенным решением проблемы протечек из-за истирания рабочих поверхностей, при этом уменьшается сила сопротивления открытию. Третий эксцентриситет позволяет мгновенно размыкаться уплотнению корпуса с диском при открытии, что значительно уменьшает истирание и механический износ, увеличивая срок службы изделия, улучшая функцию уплотнения и обеспечивая полный контакт уплотнительных поверхностей при закрытии с самоуплотнением затвора за счет перепада давления рабочей среды.

Шток изготавливается из калящейся нержавеющей стали. Уплотнение - графлекс:

В зависимости от условий эксплуатации основные детали затвора (корпус, диск) могут быть изготовлены из различных материалов: углеродистые стали 09Г2С, 20 и др., легированные стали: 12Х18Н10Т, 08Х17Н13М2Т и др. по заданию заказчика.

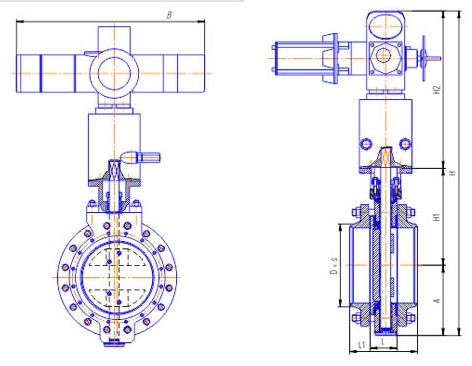

В таблице указаны не все производимые клапаны:

- РN от 1 до 14 МПа.
- Рабочая среда: вода, пар, агрессивные и неагрессивные жидкости, природный газ, пар, нефтепродукты и др. среды.
- Температура - от -196°С до + 570°С.
- Тип присоединения: фланцевое, межфланцевое, сварное.
- Направление подачи среды: одностороннее, двустороннее.

Обозначение изделия

PN, МПа

DN, мм

L, мм (для PN 1,6/ 4 МПа)

L1*, мм (при Ру=1,6 МПа)

L1*, мм (при Ру=4 МПа)

H1 min, мм

А, мм

Н, мм

Н2, мм (высота редуктора с прив.)

Крутящий момент, Н/м

Масса без прив. и отв. фл., кг,  ±15%

ЗРД 100.01 (04)

1,6 - 4

100

68/ 110

174

246

250

128

799

421

350

24

ЗРД 150.01 (04)

150

75/ 130

195

272

293

164

884

427

700

36

ЗРД 200.01 (04)

200

80/ 150

202

326

340

224

1036

472

1800

96

ЗРД 250.01 (04)

250

85/ 160

221

362

378

260

1110

472

2200

106

ЗРД 300.01 (04)

300

88/ 170

226

400

398

290

1163

475

3800

130

ЗРД 350.01 (04)

350

180

326

418

440

343

1268

485

5500

190

ЗРД 400.01 (04)

400

190

346

466

484

368

1337

485

6500

240

ЗРД 450.01 (04)

450

195/ 200

371

476

508

375

1368

485

7000

310

ЗРД 500.01 (04)

500

195/ 210

381

496

531

390

1406

485

9000

400

ЗРД 600.01 (04)

600

215/ 220

401

506

630

493

1702

579

23000

565

ЗРД700.01 (02)

1 - 2,5

700

230/ 240

368

498

800

545

1924

579

18000

630

ЗРД 800.01 (02)

800

250/ 260

408

538

823

610

2012

579

26000

810

ЗРД 900.01 (02)

900

270/ 290

438

588

892

680

2207

635

35000

893

ЗРД 1000.01 (02)

1000

295/ 320

463

628

980

710

2325

635

45000

1290

ЗРД 1000.04 (06)

4 - 6,3

1000

500

978

1068

1050

820

2570

700

110000

2410

ЗРД 1000 (01)

0,6 - 1

1000

450

538

628*

980

710

2269

579

26000

1750

ЗРД 1200 (01)

1200

500/520

600*

720*

1051

840

2526

635

36000

2170

ЗРД 1400 (01)

1400

560/600

670*

820*

1270

868

2773

635

48000

2460

ЗРД 1600 (01)

1600

630/700

750*

920

1483

1030

3148

635

65000

3340

ЗРД 1800 (01)

1800

700/800

830*

1040*

1579

1214

3428

635

76000

3700

ЗРД 2000 (01)

2000

780/900

930*

1170*

1723

1332

3755

700

110000

4310

ЗРД 2200(002)

0,25 - 0,6

2200

680/800

800*

950*

1820

1470

3990

700

100000

5080

ЗРД 2400(002)

2400

770/900

900*

1070*

1968

1578

4246

700

120000

5820
