Привод ручной РК-В-2

Привод ручной РК-В-2

1. Назначение изделия

Привод ручной РК-В-2 предназначен для управления трубопроводной арматурой с выдвижным и невыдвижным шпинделем с присоединительным размером типа "Б" ( ОСТ 26-07-763-73) при температуре окружающей среды от +40°С до -40°С при исполнении У1, от +40°С до -60°С при исполнении ХЛ1 и УХЛ1 и от +60°С до -20°С при исполнении Т1.

Изготавливается в соответствии требованиям КД, ГОСТ 15150 69, ГОСТ Р 50891 96, ГОСТ 20373-94, ГОСТ 29285-92, ОСТ 26-07-763-73. Привод РК-В-2, успешно прошел прочностные и ресурсные испытания в испытательных лабораториях ОАО "Икар" (Акт №8109/93 от 23.10.2006 года, ОАО "Пензтяжпромарматура" (Протокол испытаний от 12.03.2007 года),ОАО "АБС ЗЭиМ Автоматизация" (Протокол №30/2008 16.05.2008 года), ОАО "Чеховский завод энергетического машиностроения". КПД 0,93

2. Устройство и принцип работы

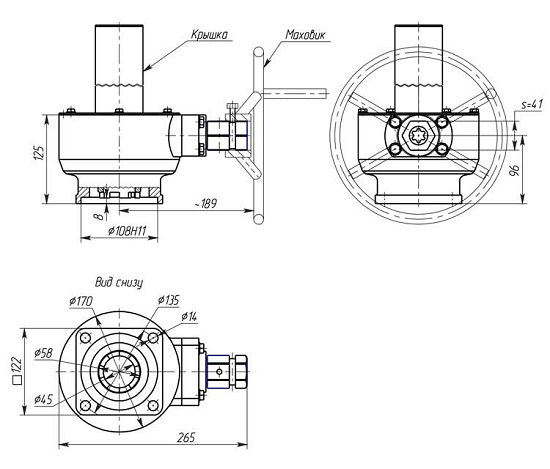

Привод ручной РК-В-2, (рис.1) содержит размещенную в корпусе коническую зубчатую передачу с винтовым (криволинейным) зубом, имеющую передаточное число 4,6;

Маховик размещен на шлицевой части входного вала-шестерни, которая выполнена заодно с ведущей конической шестерней и связывает маховик и ведущую коническую шестерню. Входной вал установлен на двух подшипниках качения, один из которых установлен в крышке подшипника, а второй установлен в корпусе привода так, что его наружное кольцо дополнительно выполняет функцию центрирования крышки подшипника и корпуса;

Осевые усилия ведущего вала-шестерни, возникающие в зацеплении конической пары, воспринимает стопорное кольцо и упор крышки подшипника;

Выходной вал выполнен полым и установлен в корпусе привода на подшипниках качения. На нем жестко закреплено ведомое коническое колесо;

Приводная часть трубопроводной арматуры (например, шпиндель задвижки) устанавливается соосно выходному валу и имеет кинематическую связь с ведомым коническим колесом через торцовые кулачки выходного вала; Крышка корпуса привода имеет глухой пенал, который размещен соосно отверстию выходного вала и имеет длину, необходимую для размещения внутри него выдвижных частей трубопроводной арматуры;

При вращении маховика, крутящий момент от руки оператора через маховик, далее через входной вал, конические зубчатые колеса передается выходному валу;

От выходного вала через торцовые кулачки, на его выходном конце, крутящий момент передается приводному устройству трубопроводной арматуры (для задвижки это вращающаяся гайка, которая за счет своей резьбы линейно перемещает шпиндель с затвором, открывая или закрывая проходное сечение).

3.Основные характеристики привода РК-В-2

Обозначение	Тип присоединения	Климатическое исполнение	Максимальный крутящий момент на выходном валу (кгс*м)	Передаточное число,i	Масса, кг	Диаметр маховика, мм	Максимальное усилие на маховике,(кгс)	Диаметр по центру шпилек D1, мм	Строна фланца В, мм	Диаметр строительной впадины, мм	Диаметр трубы крышки привода*, мм	Длина трубы крышки привода**,L, мм
РК-В-2	Б	У1	30	4,6	12,7	320	70	135	122	108	63;76	от 150 до 400
РК-В-2	Б	УХЛ1	30	4,6	12,7	320	70	135	122	108	63;76	от 150 до 400
РК-В-2	Б	ХЛ1	30	4,6	12,7	320	70	135	122	108	63;76	от 150 до 400
РК-В-2	Б	Т1	30	4,6	12,7	320	70	135	122	108	63;76	от 150 до 400
