  3. Клапан смесительный серии Т И ТМ

Клапан смесительный серии Т И ТМ

ПОИСК

Клапан смесительный серии Т И ТМ Клапан смесительный серии Т И ТМ



ИСПОЛЬЗОВАНИЕ

Клапаны серии Т/ТМ имеют два подключения к котлу на одном фланце. Подающая и обратная магистраль системы радиаторов имеет внутренние резьбовые соединения. К котлу клапан присоединяется специальным фланцевым соединением.

Клапана серий Т/ТМ имеют двойную смесительную функцию, то есть более горячий теплоноситель, поступа­ющий от котла, смешивается с теплоносителем обратной магистрали. Это позволяет поднять температуру теп­лоносителя, возвращающегося в котел и снизить риск низкотемпературной коррозии, и тем самым продлить время эксплуатации котла. Они сконструированы для обеспечения хороших регулировочных характеристик и надежного использования.

Для автоматического управления рекомендуется использовать приводы ESBE серии ARA600 или серии 90.

СЕРВИС И ОБСЛУЖИВАНИЕ

Все основные элементы заменяемы. Уплотнение вала состо­ит из двух круглых прокладок, одна из которых может быть заменена без необходимости слива системы или демонтажа клапана. Однако, перед этой операцией в системе должно быть снижено давление до нуля.

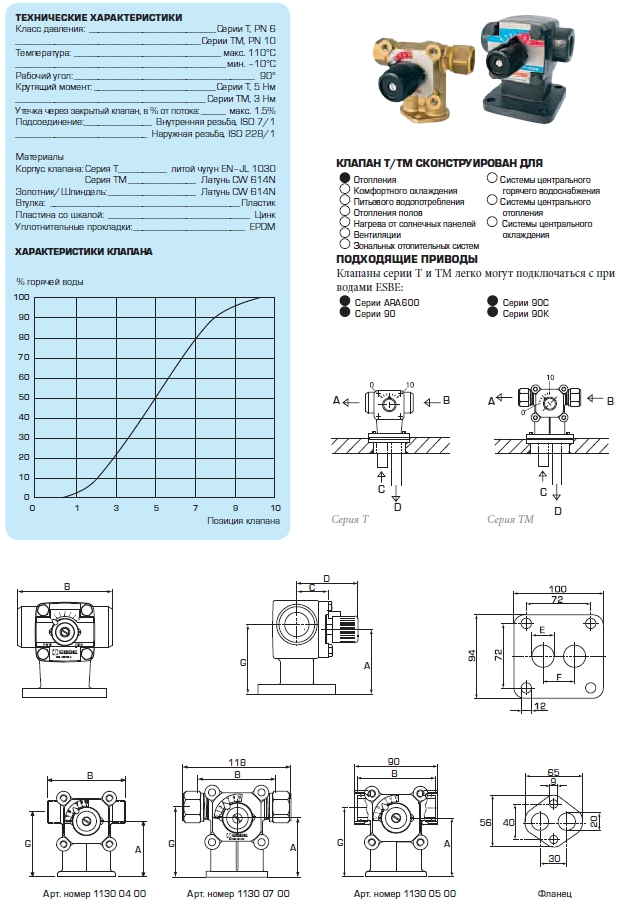

ПРИМЕРЫ УСТАНОВКИ

А = подающая
В = обратная
С = подающая, котёл
D = обратная в котел Регулировочная шкала нанесена с двух сторон пластины и может быть перевернута, обеспечивая при этом возмож­ность монтировать клапан в желаемом положении.

4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ T, ВНУТРЕННЯЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присое-
динение

A

B

C

D

E

F

G

Масса, [кг]

1130 09 00

ESBE T20

20

8

Rp 3/4"

80

115

39

76

20

35

86

2.7

1130 10 00

ESBE T25

25

10

Rp 1"

80

115

39

76

25

35

86

2.7

4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ TM, НАРУЖНАЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присое-
динение

A

B

C

D

E

Примечание

Масса, [кг]

1130 04 00

ESBE TM20

20

5.5

G 3/4"

64

85

39

76

75



0.90
