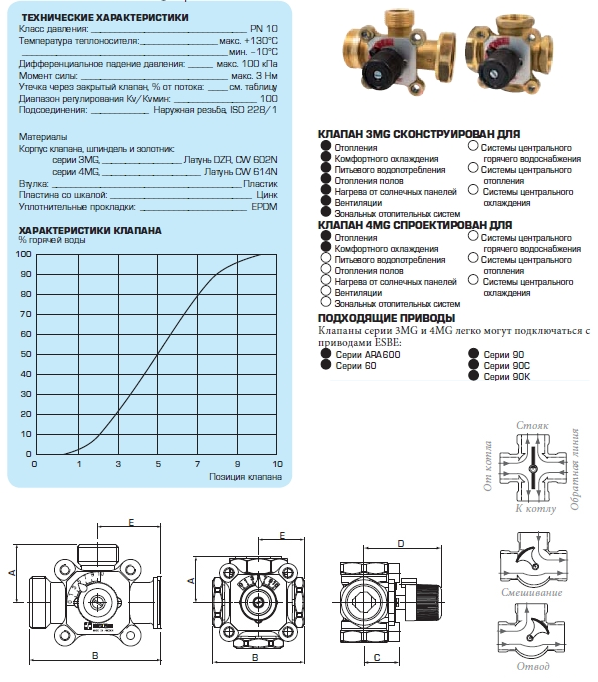

  3. Клапан смесительный серии 3MG И 4MG

Клапан смесительный серии 3MG И 4MG

ПОИСК

Клапан смесительный серии 3MG И 4MG Клапан смесительный серии 3MG И 4MG



ИСПОЛЬЗОВАНИЕ

Клапаны ESBE серии MG - это компактные смесительные клапаны из латуни, предназначенные для использования в системах отопления и охлаждения.

Клапаны MG обычно снабжены ручкой для ручного управления, но могут управляться и автоматически с помощью электроприводов. Это достаточно легко сделать, если использовать привод серии ARA600 или серии 90.

Регулировочная шкала нанесена с двух сторон пластины и может быть перевернута, обеспечивая при этом возможность монтировать клапан в желаемом положении. Рабочий угол = 90°.

Клапаны серии ESBE 3MG изготавливаются из специального сплава латуни (DZR), что позволяет их использовать для систем водоснабжения санитарной горячей водой.

СЕРВИС И ОБСЛУЖИВАНИЕ

Все основные элементы заменяемы. Уплотнение штока состоит из двух круглых прокладок, одна из которых может быть заменена без необходимости слива системы или демонтажа клапана. Однако, перед этой операцией в системе должно быть снижено давление до нуля.

ПРИМЕРЫ УСТАНОВКИ

Все показанные примеры могут быть реверсивными. Табличка положения клапана отградуирована с двух сторон и при монтаже ее необходимо установить в том положении, которое указано в инструкции по монтажу.

3-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ 3MGP, ФЛАНЕЦ НАСОСА И НАРУЖНАЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присоединение

A

B

C

D

E

Масса, [кг]

Утечка через закрытый клапан, % от потока

смесительный

отводной

1100 55 00

3 MGP 15

15

2.5

G1"/G1 1/2"PF1 1/2"

48

112

32

70

51

1.0

0.1

0.05

1100 56 00

3 MGP 20

20

6.3

G1"/G1 1/2"PF1 1/2"

48

112

32

70

51

1.0

0.1

0.05

1100 20 00

3 MGP 25

25

8

G1"/G1 1/2"PF1 1/2"

48

112

32

70

51

1.0

0.1

0.05

1100 57 00

3 MGP 32

32

18

G1 1/4"/G1 1/2"PF 2"

48

105

38

76

50

1.1

0.1

0.05

4-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ 4MGP, ФЛАНЕЦ НАСОСА И ВНУТРЕННЯЯ РЕЗЬБА

Арт. номер

Наимено-
вание

DN

Kvs*

Присоединение

A

B

C

D

E

Масса, [кг]

Утечка через закрытый клапан, в % от потока**

1100 45 00

4 MGP 25

25

6.3

Rp 1"/ PF 1 1/2"

41

82

32

70

41

0.8

1

3-ХОДОВОЙ СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ 3MGR, ВРАЩАЮЩАЯСЯ ГАЙКА

Арт. номер

Наимено-
вание

DN

Kvs*

Присоединение

A

B

C

D

E

Масса, [кг]

Утечка через закрытый клапан, в % от потока**

смесительный

отводной

1100 15 00

3 MGR 20

20

6.3

Rn 1"

40

80

32

70

40

0.8

0.1

0.05
