  3. Задвижки шиберные бесфланцевые

Задвижки шиберные бесфланцевые

ПОИСК

Задвижки шиберные бесфланцевые Задвижки шиберные бесфланцевые


Задвижка бесфланцевая с ручным приводом, с уплотнением затвора «металл-металл» предна­значена для установки в фонтанную арматуру или трубопровод, применяется в качестве запорного устройства для полного закрытия потока рабочей среды из скважин нефтегазовых месторождений.

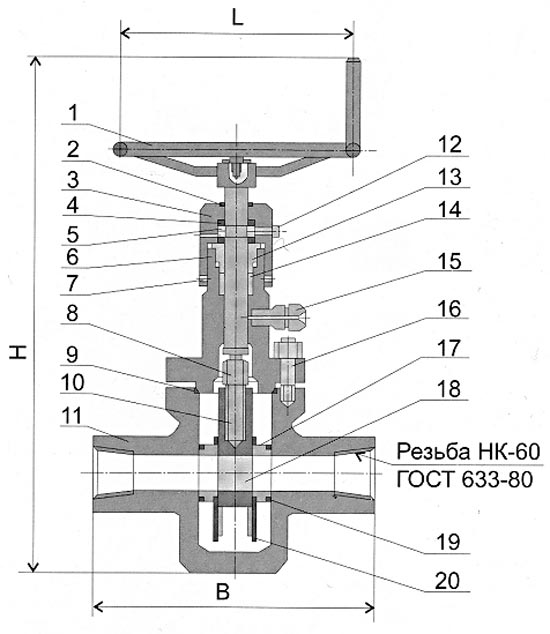

Задвижка шиберная бесфланце­вая

1 - маховик
2 - кольцо
3 - корпус
4 - втул­ка
5 - подшипник
6 - крышка
7 - винт
8 - гайка шиберная
9 - кольцо уплотнительное
10 - шток
11 - корпус
12 - масленка(клапан нагнетательный)
13 - гайка манжеты
14 - пакет уплотнений
15 - масленка
16 - шпилька
17 - седло
18 - шибер
19 - кольцо
20 - направляющие


Технические характеристики шиберных задвижек

Условное обозначение

Рабочее давление, МПа(psi)

Условный проход мм (дюйм)

Класс

материала

по API

Габаритные размеры, мм

Н

В

L

ЗМС-50х140 К1

14 (2000)

52(2  1/16)

АА

530

295

230

ЗМС-50х140 К2

DD

ЗМСБ-50х210К1

21 (3000)

52(2  1/16)

АА

640



342

ЗМСБ-50х210К2

В В

ЗМС-50х350 К1

35 (5000)

52(2  1/16)

АА

640

372

342

ЗМС-50х350 К2

ЗМС-50х350 КЗ

DD
