Кран шаровой трехходовой фланцевый Т-образный PN 26

Кран шаровой трехходовой фланцевый Т-образный

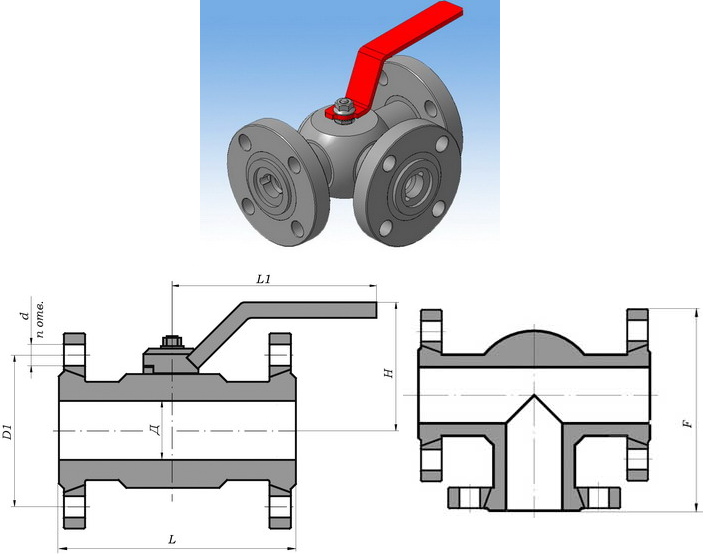

В таблице размеров представлены строительные длины серийных кранов

РN 16
DN	Д	L	H	D1	d	n	F	L1	Масса, кг
10	10	140	80	60	14	4	118	190	4
15	12	140	80	65	14	4	118	190	4.5
20	17	160	85	75	14	4	133	215	5
25	22	170	90	85	14	4	143	215	6.6
32	29	190	119	100	18	4	163	315	10
40	36	196	124	110	18	4	170	315	14
50	45	218	131	125	18	4	190	315	17
65	60	260	157	145	18	4	222	315	30
80	72	296	182	160	18	8	246	315	45
100	92	340	170	180	18	8	317	500	55
150	146	421	290	240	20	8	373	600	160
РN 25
DN	Д	L	H	D1	d	n	F	L1	Масса, кг
10	10	140	80	60	14	4	118	190	4
15	12	140	80	65	14	4	118	190	4.5
20	17	160	85	75	14	4	133	215	5
25	22	170	90	85	14	4	143	215	6.6
32	29	190	119	100	18	4	163	315	10
40	36	196	124	110	18	4	170	315	14
50	45	218	131	125	18	4	190	315	17
65	60	260	157	145	18	8	222	315	30
80	72	296	182	160	18	8	246	315	45
100	92	340	170	190	22	8	317	500	57
150	146	421	–	250	24	8	–	–	180
РN 40
DN	Д	L	H	D1	d	n	F	L1	Масса, кг
10	10	140	80	60	14	4	118	190	4
15	12	140	80	65	14	4	118	190	4.5
20	17	160	85	75	14	4	133	215	5
25	22	170	90	85	14	4	143	215	6.6
32	29	190	119	100	18	4	163	315	10
40	36	196	124	110	18	4	170	315	14
50	45	218	131	125	18	4	190	315	17
65	60	260	157	145	18	8	222	315	30
80	72	296	182	160	18	8	246	315	45
100	92	340	170	190	22	8	380	500	57
150	146	421	–	250	24	8	–	–	180
РN 63
DN	Д	L	H	D1	d	n	F	L1	Масса, кг
10	10	152	80	70	14	4	122	190	5
15	12	152	80	75	14	4	122	190	6
20	17	180	85	90	18	4	145	215	7
25	22	206	90	100	18	4	155	215	8.6
32	29	220	119	110	22	4	175	315	13
40	36	226	124	125	22	4	190	315	40
50	45	256	150	135	22	4	210	315	25
65	60	314	170	160	22	8	230	315	38
80	72	580	320	170	22	8	400	500	90
100	92	640	360	200	26	8	455	500	185
РN 80
DN	Д	L	H	D1	d	n	F	L1	Масса, кг
10	10	164	80	70	14	4	130	190	6
15	12	164	80	75	14	4	130	190	7.5
20	17	196	85	90	18	4	150	215	8
25	22	218	90	100	18	4	160	215	10
32	29	220	119	110	22	4	175	315	13
40	36	250	135	125	22	4	200	315	40
50	45	352	166	145	26	4	274	315	60
65	60	406	300	170	26	8	300	500	80
80	72	580	–	180	26	8	400	–	120
100	92	640	–	210	30	8	455	–	200
РN 100
DN	Д	L	H	D1	d	n	F	L1	Масса, кг
10	10	164	80	70	14	4	130	190	6
15	12	164	80	75	14	4	130	190	7.5
20	17	196	85	90	18	4	150	215	8
25	22	218	90	100	18	4	160	215	10
32	29	220	119	110	22	4	175	315	13
40	36	250	135	125	22	4	200	315	60
50	45	352	166	145	26	4	274	315	60
65	60	406	300	170	26	8	300	500	80
80	72	580	–	180	26	8	400	–	120
100	92	640	–	210	30	8	455	–	200
РN 160
DN	Д	L	H	D1	d	n	F	L1	Масса, кг
10	10	164	80	70	14	4	130	190	6
15	12	164	80	75	14	4	130	190	7.5
20	17	196	85	90	18	4	150	215	8
25	22	218	90	100	18	4	160	215	10
32	29	220	130	110	22	4	175	315	13
40	36	250	135	125	22	4	200	315	60
50	45	352	166	145	26	4	220	315	60
65	60	450	–	170	26	8	350	–	90
80	72	580	–	180	26	8	400	–	120
100	92	640	–	210	30	8	455	–	200
